2.8インチ IPS TFT LCDディスプレイモジュール 240x320 QSPI 300 Nits 産業用HMI

製品説明

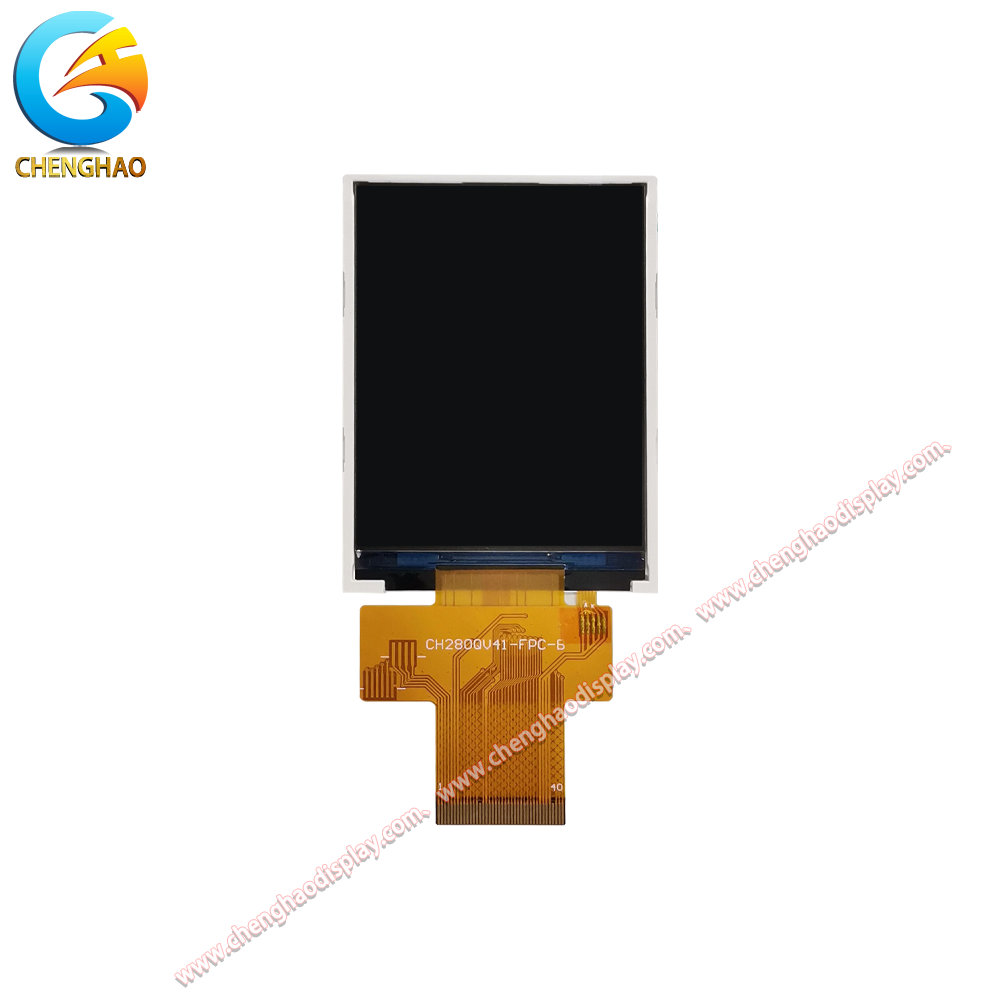

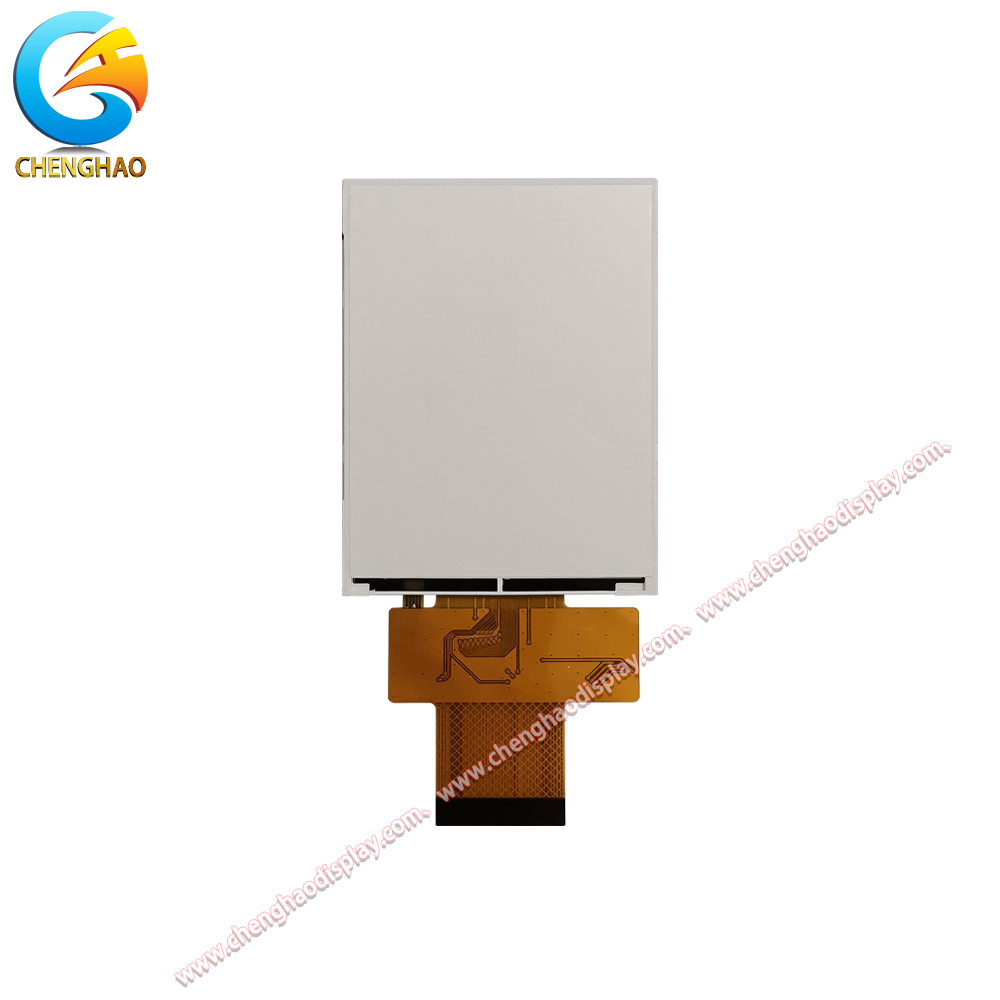

CH280QV41Aは、240 x (RGB) x 320解像度と40ピンQSPIインターフェースを備えた2.8インチIPS TFT LCDディスプレイモジュールです。標準的な輝度は300 cd/m2、262K色、80/80/80/80の視野角を提供し、複数の位置から一貫した視認性を実現します。パネルはIPS透過型ノーマルブラックモードを採用し、外形寸法は50.00 x 69.20 mm、アクティブエリアは43.20 x 57.60 mmです。動作温度範囲は-20～+70℃、保管温度範囲は-30～+80℃です。この非タッチモジュールは、コンパクトな産業用HMIパネル、ハンドヘルド機器、制御端末、および安定したQSPI接続を必要とする組み込みディスプレイシステムに適しています。

製品の特徴

• 240 x (RGB) x 320の解像度は、鮮明な縦型メニュー、値、ステータス画面をサポートします。
• 40ピンQSPIインターフェースは、コンパクトな組み込みコントローラーおよびディスプレイプラットフォームへの接続を簡素化します。
• 80/80/80/80の視野角は、複数のオペレーター位置から画像の整合性を維持します。
• コンパクトな2.8インチ非タッチデザインは、スペースが限られた産業用およびハンドヘルド機器に適合します。

製品図面

詳細仕様

カスタマイズ紹介

Chenghaoは、TFT LCDモジュール、モノラルLCDディスプレイ、カラーOLEDモジュール、モノラルOLEDモジュール向けのカスタマイズされたディスプレイモジュールサービスを提供しています。カスタマイズには、FPCレイアウトとピン構成、インターフェース選択、輝度調整、タッチ統合、反射防止表面処理、カバーガラス設計が含まれます。

• FPCカスタマイズには、外形、長さ、ピン数、コネクタレイアウトが含まれます。
• インターフェースオプションには、QSPI、SPI、MCU、RGB、LVDS、MIPI、EDP、HDMIが含まれます。
• 輝度は、標準的な屋内使用またはより高い周囲光環境に合わせて調整できます。
• 静電容量式タッチ、抵抗膜式タッチ、非タッチ構成が利用可能です。
• AG表面処理は、明るい設置エリアでの反射を低減できます。
• カバーガラスは、厚さ、形状、色、シルク印刷でカスタマイズできます。

応用事例

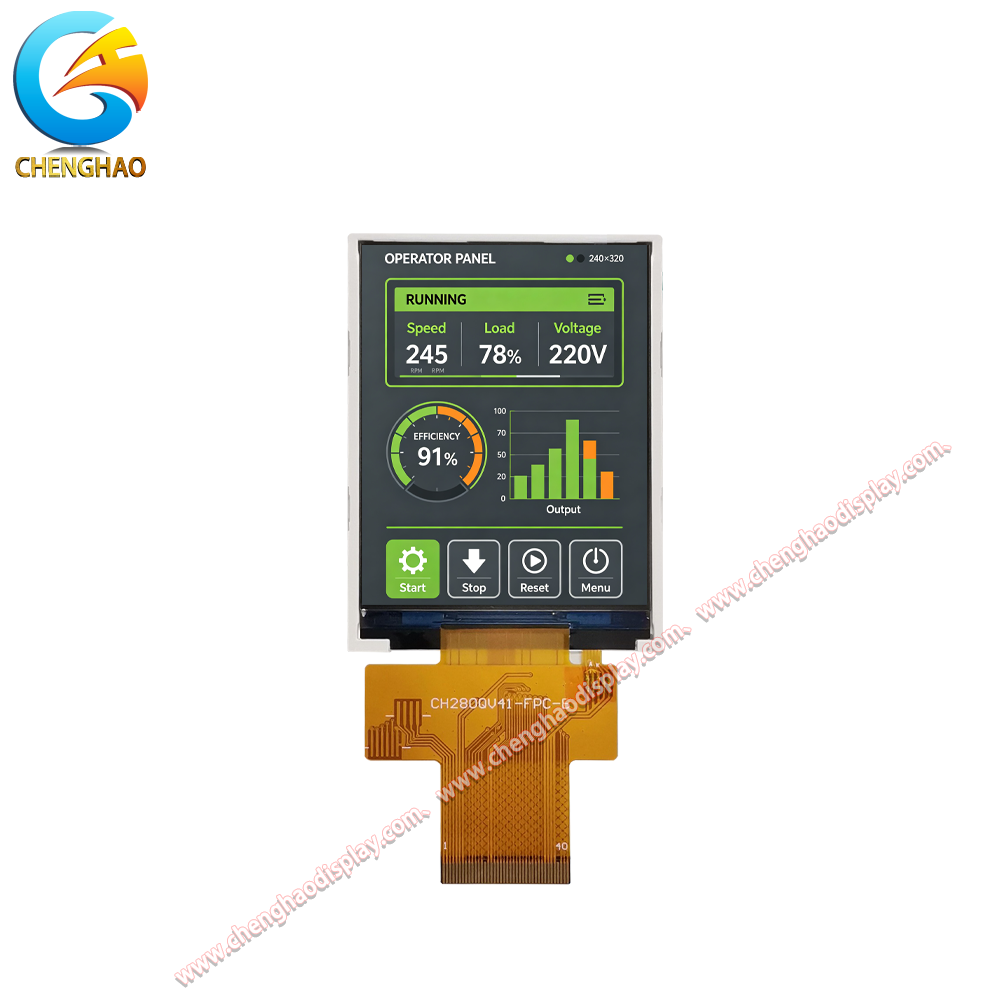

• コンパクトな産業用HMIパネル: 240 x 320の縦型レイアウトとQSPIインターフェースは、小型機器でのクリアなコントロール、値、ステータスインジケーターをサポートします。
• ハンドヘルド機器: コンパクトな2.8インチ外形と40ピンFPCは、内部スペースが限られた測定ツールやポータブル制御デバイスに適合します。
• プロセス制御端末: 80/80/80/80の視野角は、コンパクトな制御ユニットでオペレーターのさまざまな位置から読み取り値を表示し続けます。
• 組み込み監視デバイス: 広範な温度動作と非タッチ構造は、監視対象の屋内機器での信頼性の高いディスプレイ使用をサポートします。
