4.3インチ IPS TFT LCDディスプレイモジュール 480x272 SPI QSPI MCU 産業用HMI向け

製品説明

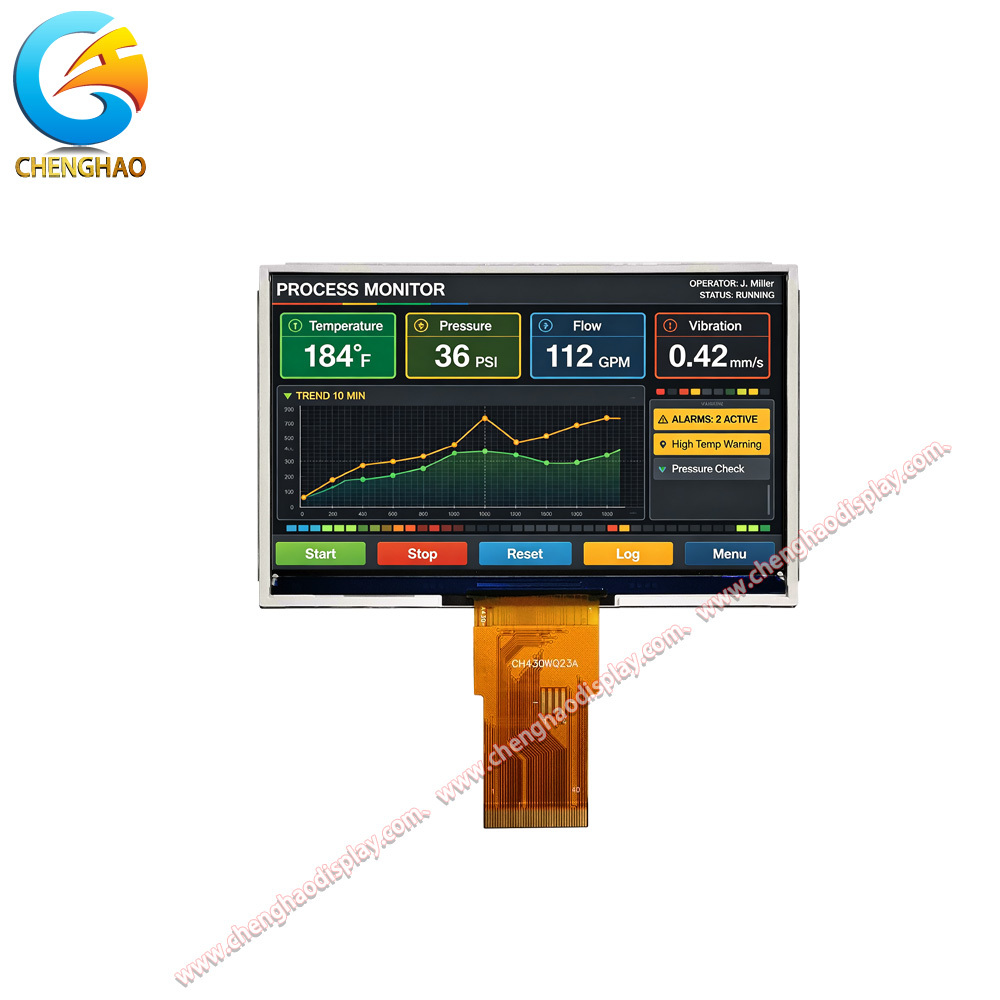

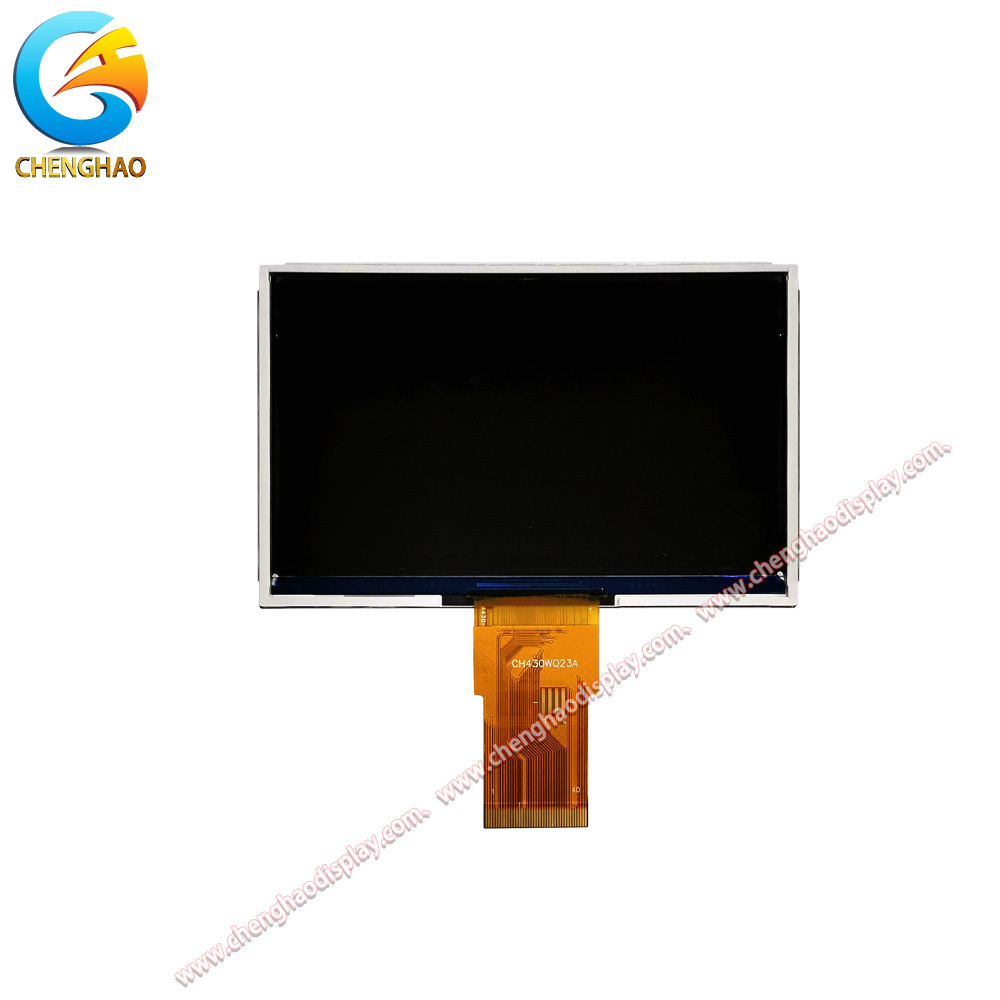

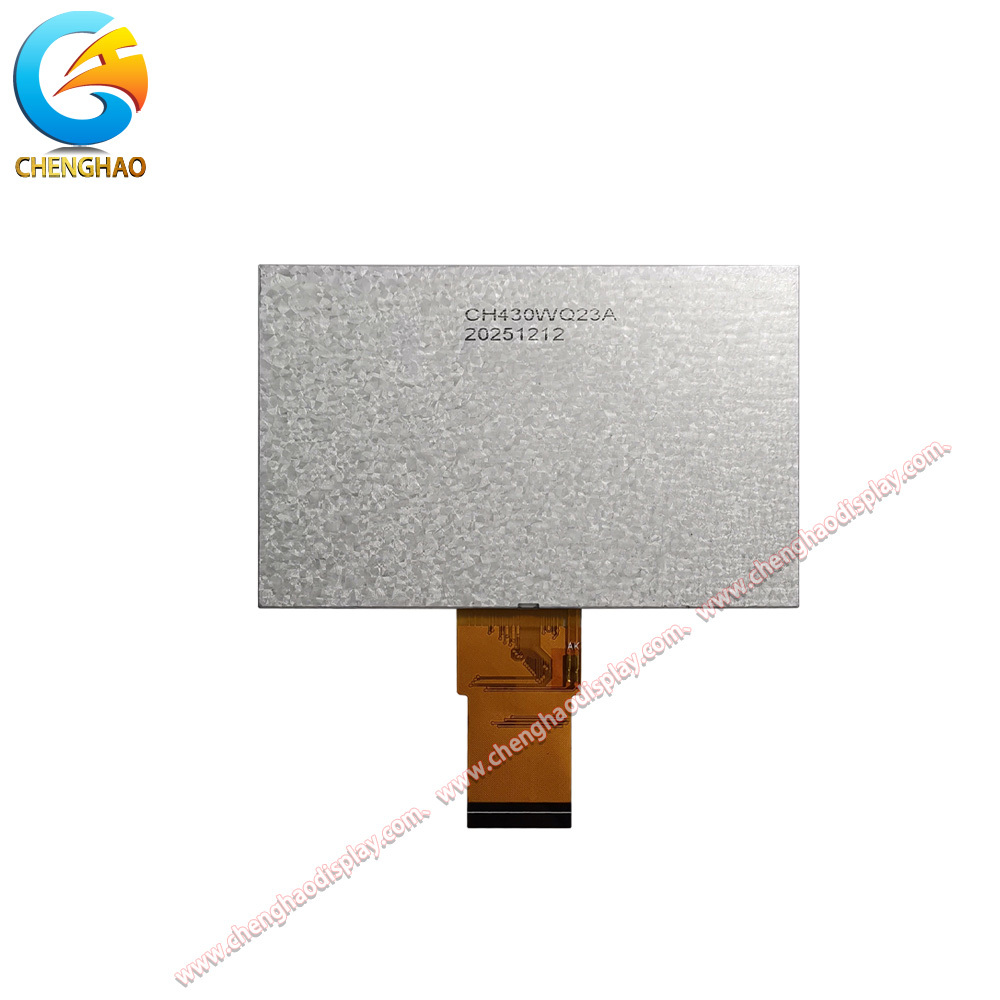

CH430WQ23Aは、480 x (RGB) x 272解像度と柔軟なSPI、QSPI、MCUインターフェイスをサポートする4.3インチIPS TFT LCDディスプレイモジュールです。標準輝度300 cd/m2、1670万色、80/80/80/80の視野角を提供し、複数の位置から一貫した視認性を実現します。このディスプレイはIPS透過型ノーマルブラックモードを採用し、40ピンFPC接続を備えています。105.5 x 67.2 mmのアウトラインと95.04 x 53.86 mmのアクティブエリアは、コンパクトな制御機器や組み込みディスプレイ設計に適しています。動作温度範囲は-20～+70℃、保管温度は-30～+80℃です。このタッチなしモジュールは、安定したシリアルまたはパラレルインターフェイスを必要とする産業用HMIパネル、計測機器、プロセスモニター、制御端末に適しています。

製品の特徴

• 480 x (RGB) x 272解像度は、組み込みインターフェイス用の鮮明なテキスト、チャート、ステータス情報を提供します。
• SPI、QSPI、MCUインターフェイスサポートは、さまざまなホストコントローラーや設計プラットフォームにわたる柔軟性を提供します。
• 80/80/80/80の視野角は、複数のオペレーター位置からの画像の一貫性を維持します。
• コンパクトな40ピンタッチなし設計は、産業用制御機器への簡単な統合をサポートします。

製品図面

詳細仕様

カスタマイズ紹介

Chenghaoは、TFT LCDモジュール、モノラルLCDディスプレイ、カラーOLEDモジュール、モノラルOLEDモジュール向けのカスタマイズされたディスプレイモジュールサービスを提供しています。カスタマイズには、FPCレイアウトとピン構成、インターフェイス選択、輝度調整、タッチ統合、アンチグレア表面処理、カバーガラス設計が含まれます。

• FPCカスタマイズには、アウトライン、長さ、ピン数、コネクタレイアウトが含まれます。
• インターフェイスオプションには、SPI、QSPI、MCU、RGB、LVDS、MIPI、EDP、HDMIが含まれます。
• 輝度は、標準的な屋内使用またはより高い周囲光環境に合わせて調整できます。
• 静電容量式タッチ、抵抗膜式タッチ、タッチなし構成が利用可能です。
• AG表面処理は、明るい設置エリアでの反射を低減できます。
• カバーガラスは、厚さ、形状、色、シルク印刷でカスタマイズできます。

アプリケーション事例

• 産業用HMIパネル:480 x 272ディスプレイと柔軟なSPI、QSPI、MCUインターフェイスは、コンパクトな機械制御およびステータス端末をサポートします。
• プロセス監視機器:明確な操作データと80/80/80/80の視野角は、オペレーターがさまざまな位置からプロセス値を読み取るのに役立ちます。
• 計測機器ディスプレイ:40ピンFPCとコンパクトな4.3インチアウトラインは、測定および制御機器への統合を簡素化します。
• 組み込み制御端末:タッチなし設計と広い温度範囲は、監視された屋内環境での信頼性の高い動作をサポートします。
