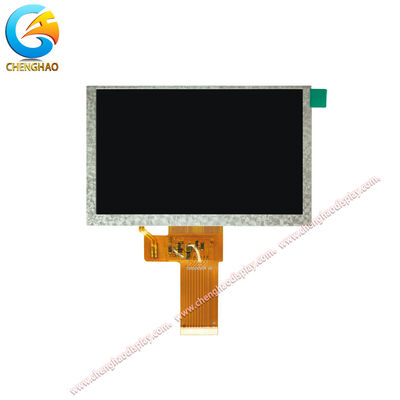

5インチIPS TFT LCDディスプレイモジュール 1024x600 LVDS 500ニト 工業用HMI向け

製品説明

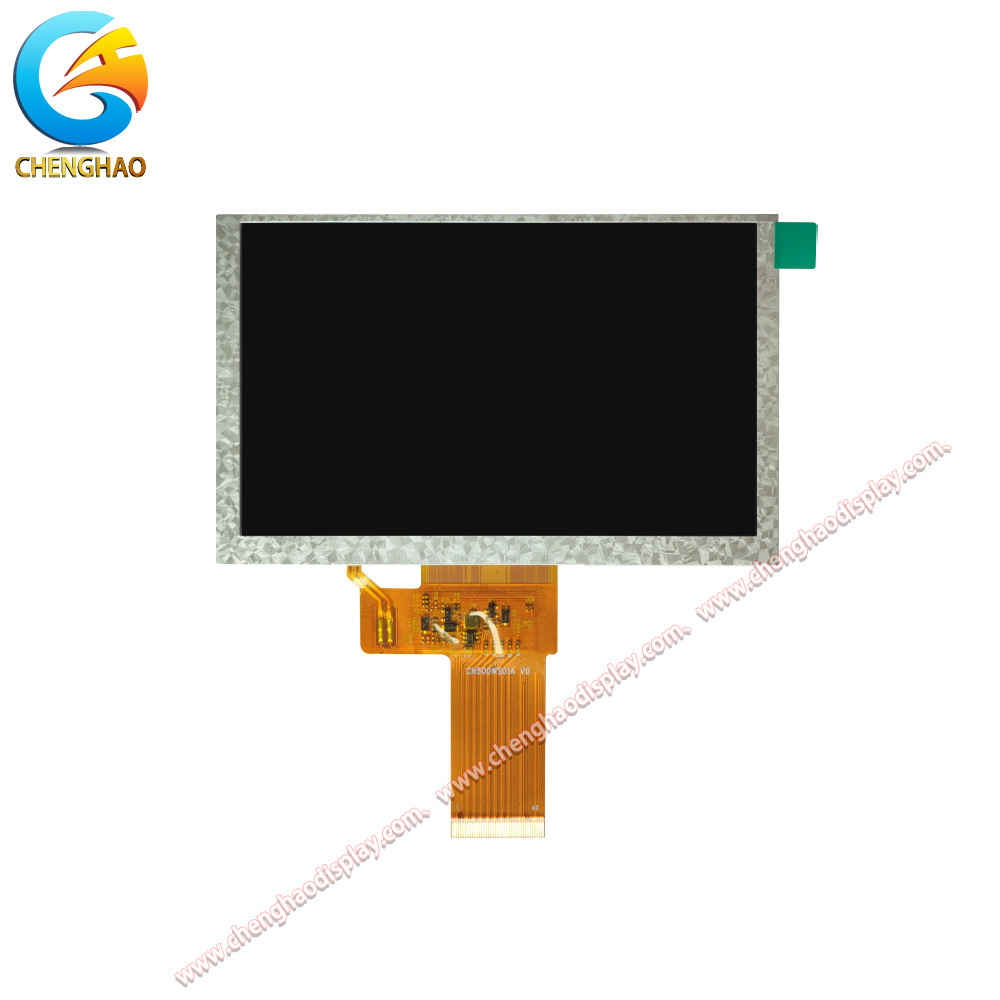

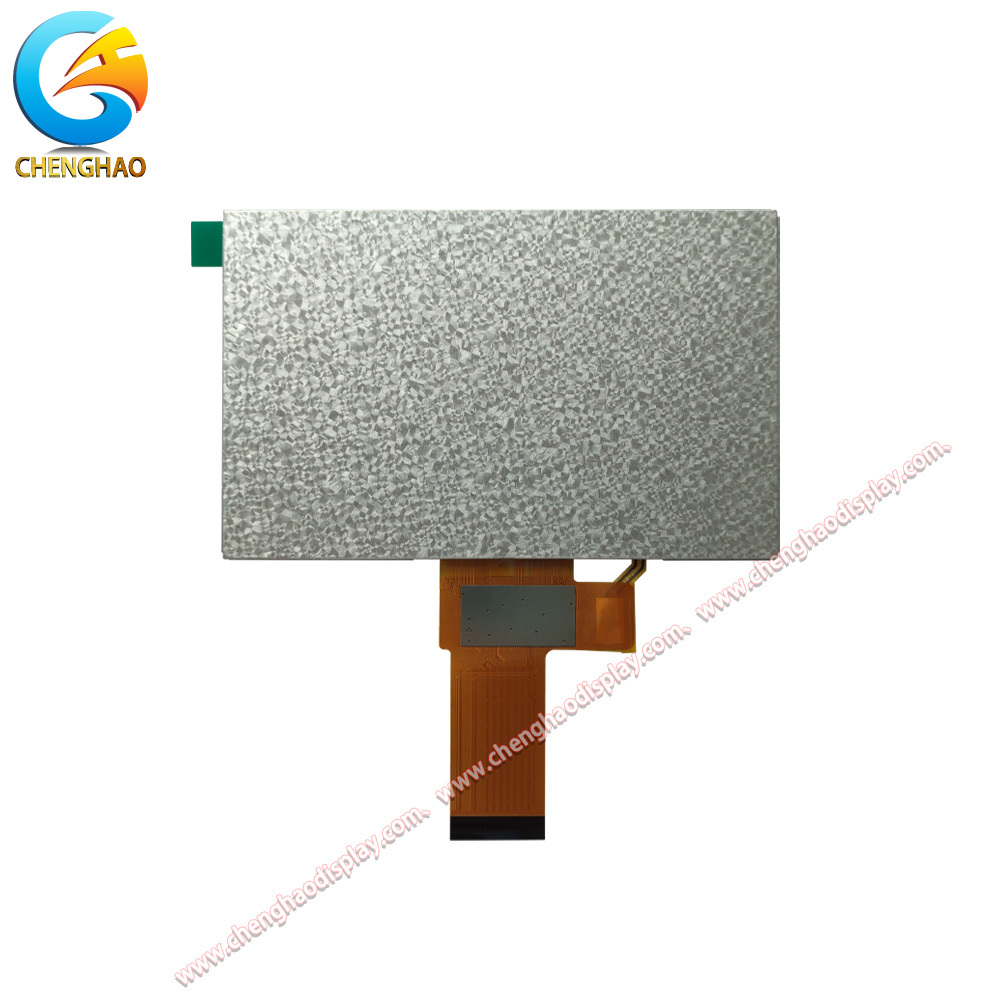

CH500WS01Aは、1024 x (RGB) x 600の解像度と40ピンLVDSインターフェースを備えた5.0インチIPS TFT LCDディスプレイモジュールです。標準輝度500 cd/m2、1670万色、85/85/85/85の視野角を提供し、複数の位置から一貫した視認性を実現します。パネルはIPS透過型ノーマリーブラックモードを採用し、外形寸法は120.7 x 75.8 mm、アクティブエリアは108.03 x 64.8 mmです。動作温度範囲は-20～+70℃、保管温度範囲は-30～+80℃です。タッチパネルは搭載されておらず、安定したLVDSインターフェースと長期供給を必要とする産業用HMIパネル、計測機器、制御端末、組み込みディスプレイシステム向けに設計されています。

製品の特徴

• 1024 x (RGB) x 600の解像度により、シャープなテキスト、グラフ、オペレーターインターフェースコンテンツを表示できます。
• 標準輝度500 cd/m2は、ほとんどの屋内および管理された産業環境でのクリアな視認性をサポートします。
• IPSテクノロジーと85/85/85/85の視野角により、どの角度からでも一貫した画像表示を維持します。
• 40ピンLVDSインターフェースにより、産業用制御ボードやディスプレイコントローラープラットフォームとの統合が容易になります。

製品図面

詳細仕様

カスタマイズ紹介

Chenghaoは、TFT LCDモジュール、モノラルLCDディスプレイ、カラーOLEDモジュール、モノラルOLEDモジュール向けのカスタマイズされたディスプレイモジュールサービスを提供しています。カスタマイズには、FPCレイアウトとピン構成、インターフェース選択、輝度調整、タッチ統合、反射防止表面処理、カバーガラス設計が含まれます。

• FPCカスタマイズには、外形、長さ、ピン数、コネクタレイアウトが含まれます。
• インターフェースオプションには、LVDS、SPI、MCU、RGB、MIPI、EDP、HDMIが含まれます。
• 輝度は、標準的な屋内使用またはより高い周囲光環境向けに調整可能です。
• 静電容量式タッチ、抵抗膜式タッチ、タッチなしの構成が利用可能です。
• AG表面処理は、明るい設置場所での反射を低減できます。
• カバーガラスは、厚さ、形状、色、シルク印刷でカスタマイズできます。

応用事例

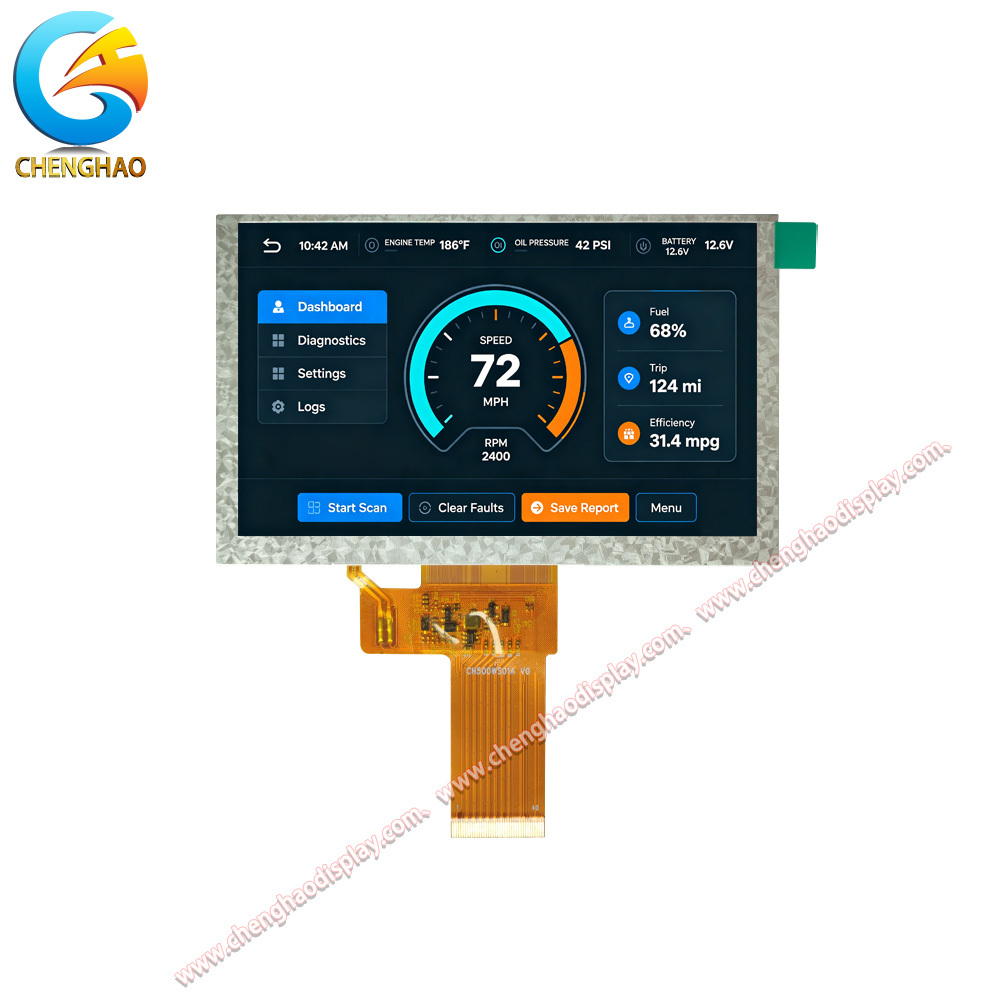

• 産業用HMIパネル: 1024 x 600の解像度とLVDSインターフェースは、クリアなオペレーターダッシュボード、機械状態画面、制御端末をサポートします。
• 試験・測定機器: 広視野角と安定した色出力により、技術者はさまざまな位置から波形、値、メニューを読み取ることができます。
• キオスクおよび制御端末: コンパクトな5.0インチの外形と40ピンインターフェースにより、スペースに制約のある組み込みシステムへの統合が容易になります。
• ビル制御機器: 500 cd/m2のディスプレイと広い温度範囲は、監視された屋内環境での信頼性の高い動作をサポートします。
