| 最小注文数量 : | 100個 | パッケージの詳細 : | すべてのプロダクトはそれを安全保つ右の方法で詰まる。プロダクトの小さいサイズのために私達はより大きいサイズのために皿+カートンを、私達使用泡のスロット+カートン使用する。私達はまた顧客の要求に従ってパ |
|---|---|---|---|
| 受渡し時間 : | 3~7日 | 支払条件 : | TT |
| 供給の能力 : | 300K PCS/月 |
| ブランド名: | Chenghao Optoelectronic | 証明: | RoHS，CE、FCC |
|---|---|---|---|
| モデル番号: | CH400WV22C-CTB | 文書: | 製品説明書 PDF |
|
詳細情報 |
|||
| モジュールの種類: | 2.8 TFT LCD ディスプレイ | 表示モード: | Transmissive/陽性 |
|---|---|---|---|
| 見る方向: | 6時 | 解決: | 240 （RGB） X 320の点 |
| 液晶インターフェース: | SPI | 輝度: | 300 cd/m² (標準値) |
| タッチ式: | なし (RTP オプション) | タッチインターフェース: | 該当なし |
| 動作温度: | -20°C〜 +70°C | 保管温度: | -30°C ~ +80°C |
| ハイライト: | 2.8インチ SPI TFT LCDディスプレイ,240x320 TFT LCDモジュール,広温FTディスプレイ |
||
製品の説明

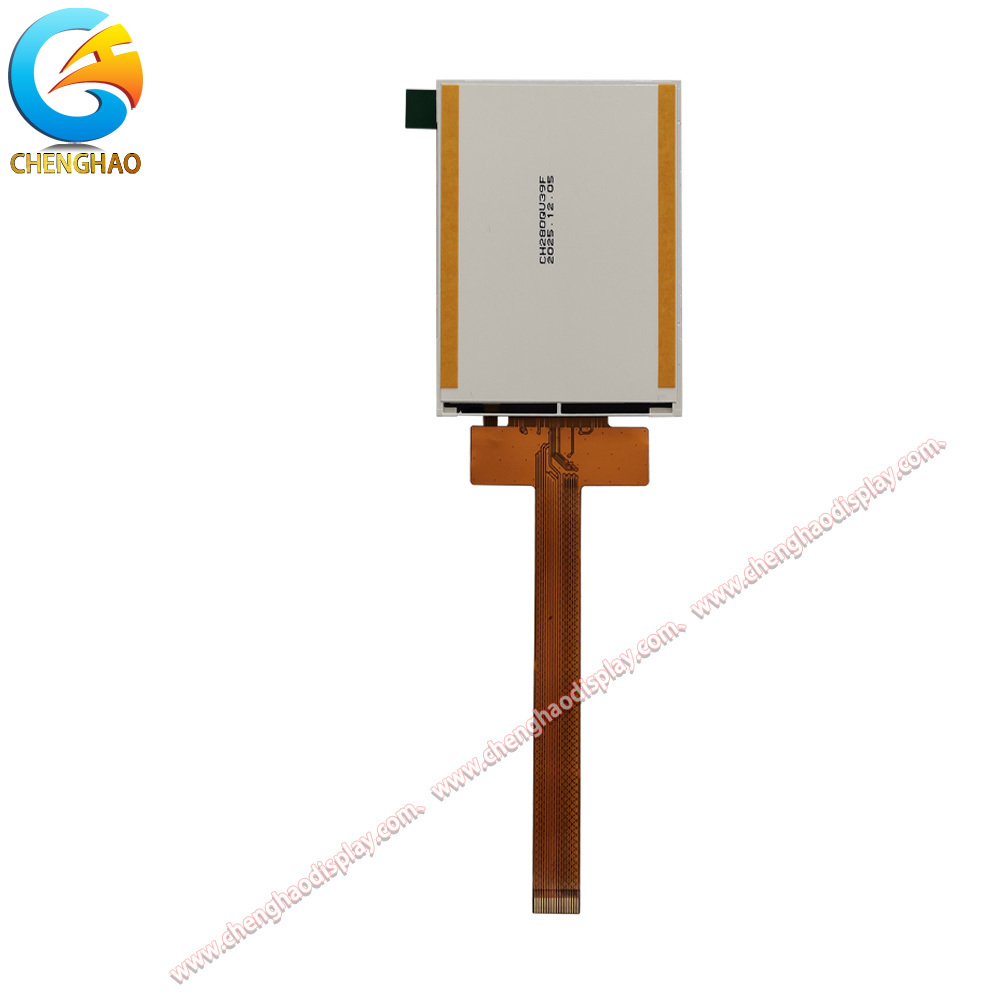

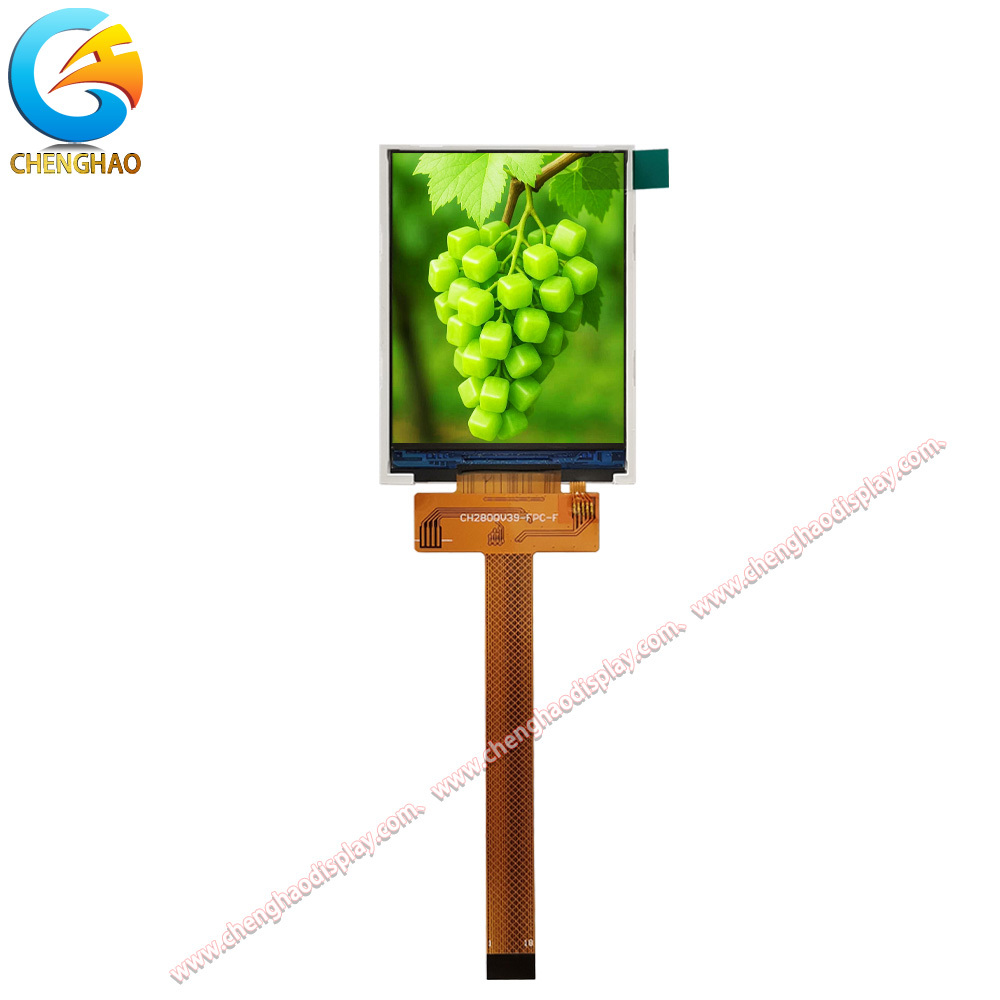

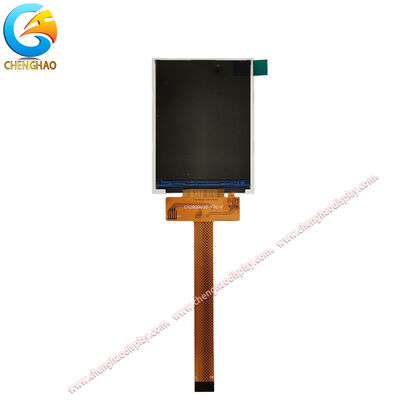

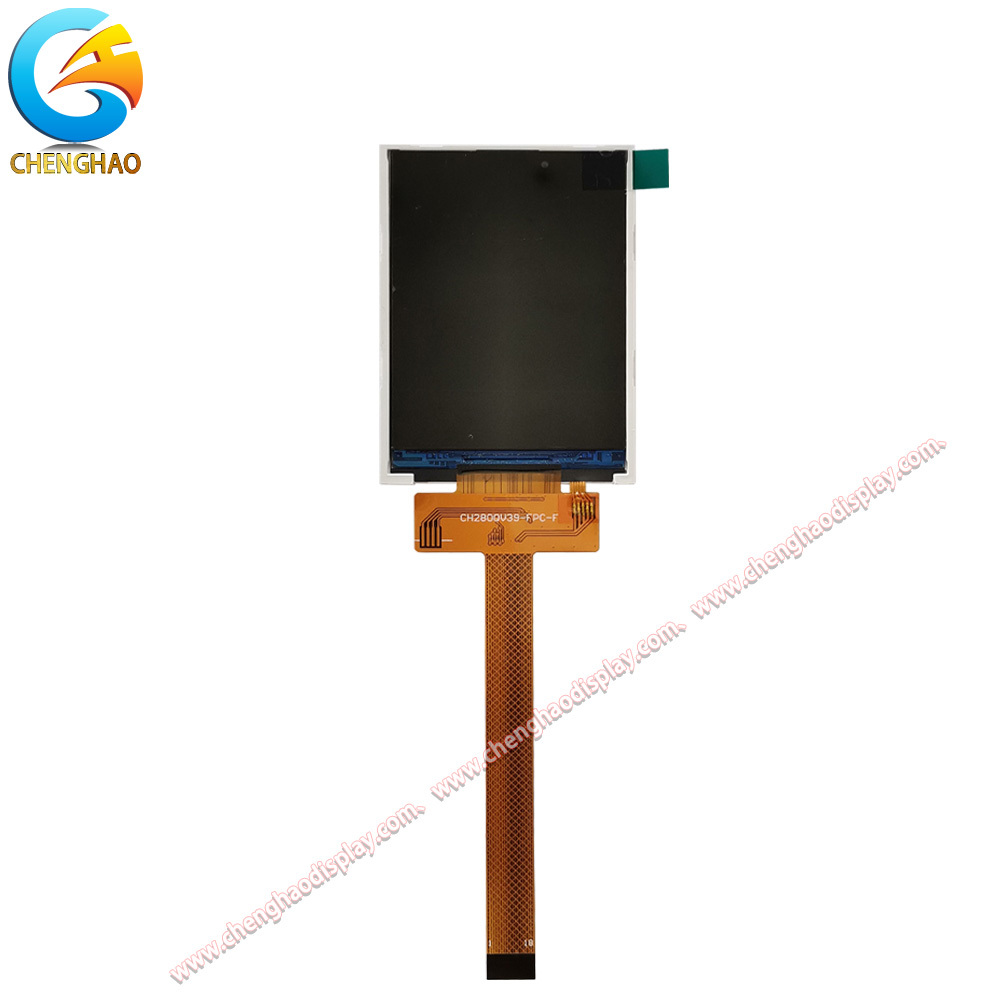

CH280QV39Fは2.8インチのTFT液晶ディスプレイモジュールで,240 ((RGB) x320ドット解像度で,幅広い埋め込みおよび産業用アプリケーションのために鋭い鮮明な画像を提供します.広く採用されている*****ドライバーICの周りに構築されていますこのモジュールは標準的な4ワイヤーSPIインターフェースをサポートし,MCUベースのシステムとのシームレスな統合を保証します.LEDバックライト付きの伝達式ディスプレイモードは,さまざまな照明環境で一貫した明るさと優れた色を再現を提供します..
CH280QV39Fは厳しい条件で信頼性を確保するために設計され, -20°Cから+70°Cの温度範囲で安定して動作し,工業機器に適しています手持ち装置柔軟なFPCのコンパクトなモジュール形状因子により,スペースが限られた設計で簡単にインストールできます.プロフェッショナルなTFTLCDディスプレイモジュールメーカーとして,チェンハオ・オプトエレクトロニクスは 生産されたすべてのユニットに対して 厳格な品質管理と RoHS 準拠を保証します.
QCIF解像度,RGBストライプピクセル配列,小型フォーマットディスプレイの需要に明確な詳細な視覚出力を提供する.
下側から最適化された眺め 手持ちと垂直のマウント設定に最適です
LEDバックライトの標準的な明るさで,室内や環境照明環境で良い視力を確保します.
コンパクトなSPI通信はピン数を削減し PCBレイアウトを簡素化します 組み込みシステム統合に最適です
-20°Cから+70°Cまでの操作範囲は,産業環境や屋外環境での使用をサポートします.
コンパクトなFPCは,空間が限られたデバイス設計で簡単に接続と機械的統合を可能にします.
RoHSの完全な遵守を伴う環境に優しい生産で,世界の市場での安全な使用を保証します
オプションのRTPまたはCTP統合をサポートし,スライムモジュールプロファイルを維持しながらタッチインタラクションを可能にします.
|
パラメータ |
仕様 |
|
モジュール番号 |
CH280QV39F |
|
モジュールの種類 |
2.8 TFT液晶ディスプレイ |
|
表示モード |
トランスミッシブ / ポジティブ |
|
見る方向 |
6時 |
|
決議 |
240 (RGB) × 320点 |
|
LCDインターフェース |
SPI |
|
亮度 |
300 cd/m2 (典型的には) |
|
タッチタイプ |
無 (RTP オプション) |
|
タッチインターフェース |
N/A |
|
動作温度 |
-20C ~ +70C |
|
貯蔵温度 |
-30C ~ +80C |
|
モジュールのサイズ |
50.0 x 20.25 x 2.0 mm |
|
アクティブ エリア サイズ |
14.20 x 43.20 mm |
|
FPCピン番号 |
18ピン |
|
偏振モード |
トランスミッシブ / ポジティブ |
|
推奨コネクタ |
FH12S-18S-0.5SH |
|
バックライト回路 |
Vf=3.0~3.2V,If=80mA |
大規模なディスプレイモジュールメーカーとして,チェンハオオプトエレクトロニクスは既存の量産モジュールモデルCH280QV39Fに基づいて変更およびカスタマイズサービスを提供することができます.サポートされている変更は,画面の明るさ向上,FPCの形や構造のカスタマイズ,インターフェースの種類変換 (SPI,MCU,RGBなど),タッチスクリーン統合 (CTPまたはRTP),スクリーンの反光コーティング電気磁気干渉抵抗の最適化
もちろん,CH280QV39Fが 完全にお客様の要求に合致しない場合, 私たちはまた,あなたのプロジェクトニーズを直接ベースに,完全に新しいカスタマイズサービスを提供することができます.すべてのパラメータの表示モジュールは,あなたのプロジェクト仕様に従って100%決定することができますこれは,あなたがあなたの要求を述べるだけで,私たちのエンジニアは,彼らの能力 (生産プロセス) の範囲内であなたのプロジェクトニーズにユニークなソリューションを開発するということです.
パーソナライズされたサービス
私たちは,専用のエンジニアリングチームを持つプロのディスプレイモジュールメーカーで,顧客のプロジェクト要件に従って完全にカスタマイズされたディスプレイモジュールサービスを提供することができます.
極めて競争力のある価格
プロのディスプレイ・モジュールの ソース・ファクトリーとして 弊社と提携することで 中間業者を排除し 工場価格を直接確認できます
オンライン技術支援
効率的なコミュニケーションチャネルを提供するために 効率的にエンジニアチームと協力しています
長期的に安定した供給
展示モジュール業界における長年の深遠な専門知識と 独自の原材料サプライチェーンにより 長期的な安定した生産を保証し プロジェクトの継続性を保証します
Q: CH280QV39Fの明るさとFPCは,顧客の要求に応じて変更できますか?
勿論,大きなディスプレイモジュールメーカーとして, チェンハオ光電子は,既存のディスプレイモジュールに基づいて, 変更とカスタマイズサービスを顧客に提供することができます.ディスプレイの明るさの変更を含む.,リボンケーブル,インターフェース,その他の側面.
Q:本物のLCDメーカーですか?
A: はい,私たちは,私たちの独自の生産施設を持つ本物のTFTLCDディスプレイモジュールメーカーです. 私たちの会社は2015年から運営されており,ISO 9001,ISO 14001,CE,RoHS,他の品質基準.
Q:CH280QV39Fの最小注文量は?
A: 最低注文量は100個です. サンプル配送には3~7日かかります. 大量注文は,顧客と合意された生産スケジュールに従って出荷されます.
Q:CH280QV39Fは触覚機能に対応していますか?
A: CH280QV39F ベースモジュールはタッチパネルを含まない.しかし,要求に応じてオプションのレジスティブタッチパネル (RTP) 統合または容量タッチパネル (CTP) カスタマイズを提供することができます.
Q: 大量注文の典型的な配達時間は?
A: 批量注文の配達時間は,注文量と現在の生産スケジュールに依存します. 私たちの標準生産能力は,月に30万個です.ほとんどの注文の量について 間に合う配達を確保する.
