| 最小注文数量 : | 100 | 価格 : | 交渉可能 |
|---|---|---|---|
| パッケージの詳細 : | 標準的な輸出梱包 | 受渡し時間 : | 3～7営業日 |
| 供給の能力 : | 300,000 個/月 |
| 起源の場所: | 中国 | ブランド名: | CHENGHAO |
|---|---|---|---|
| 証明: | RoHS | モデル番号: | CH225QV01A |
| 文書: | 製品説明書 PDF |
|
詳細情報 |
|||
| ディスプレイ解像度: | 240 x 320 | 輝度: | 500Cd/m2 |
|---|---|---|---|
| タッチスクリーン: | オプション | インターフェースの種類: | SPI |
| ドライバーIC: | ST7789V | 動作電圧: | 3.3V |
| アクティブエリア: | 14.80×55.29mm | ピクセルピッチ: | 0.173×0.173mm |
| FPCピン: | 8 | 見る方向: | 12時 |
| 動作温度: | -20~+70 | 保管温度: | -30~+80 |
| ROHS: | はい | 証明: | RoHS |
製品の説明

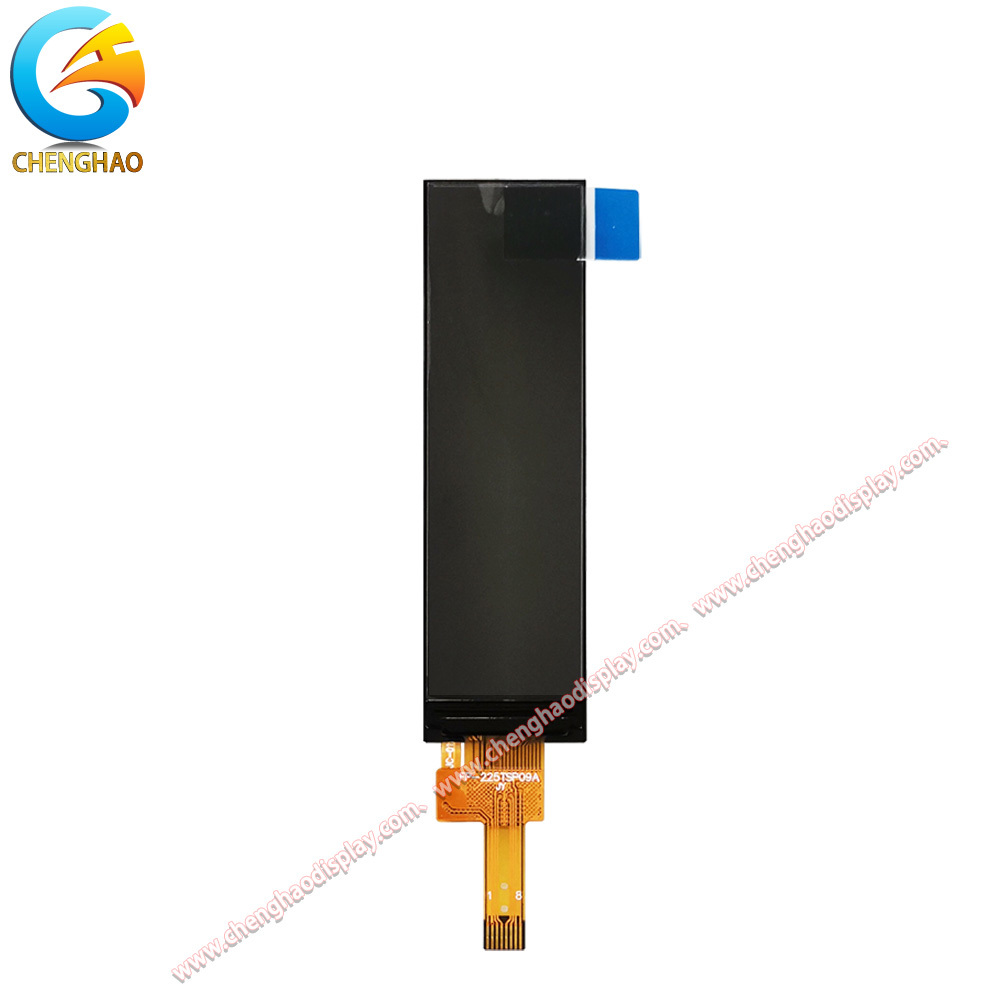

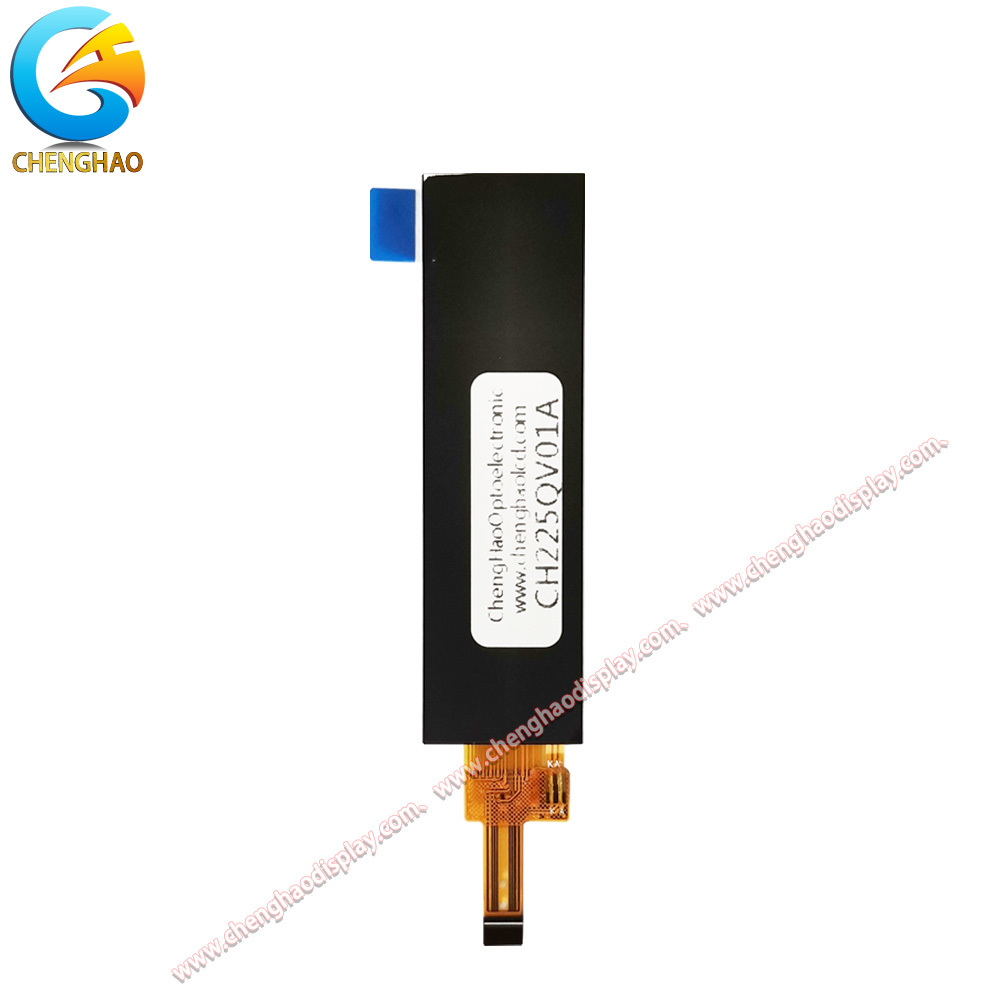

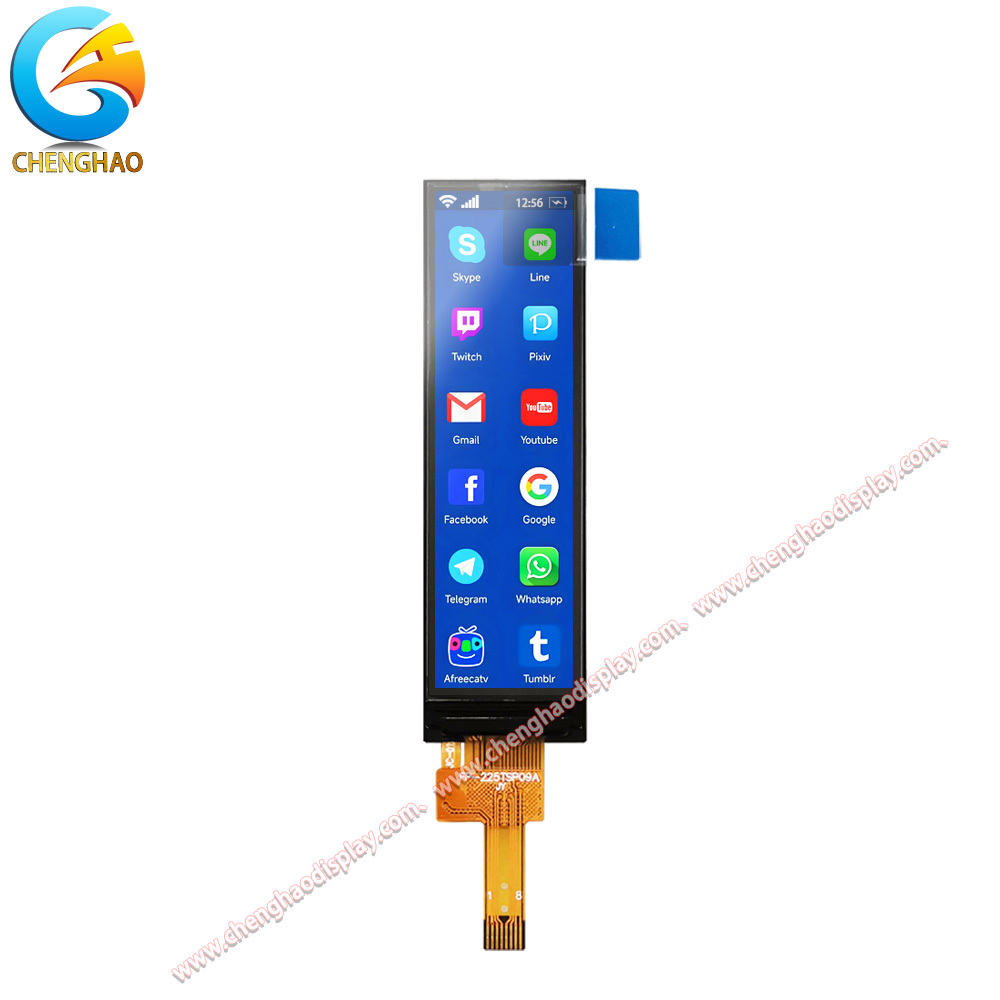

CH225QV01Aは、QVGA解像度76x284ピクセルを持つ2.25インチa-Si TFT LCDモジュールで、コンパクトなウェアラブルおよびポータブル電子機器向けに設計されています。標準輝度は500 cd/m²で、屋外での使用に適した太陽光下での可読性を提供します。モジュールは***ドライバICと4線SPIシリアルインターフェースを使用しており、低ピン数でほとんどのマイクロコントローラーと互換性があります。動作温度範囲は-20℃から+70℃、保管温度範囲は-30℃から+80℃です。モジュールはRoHS準拠で、サイズは17.90 x 62.50 mmです。2. 特長·76*284解像度の2.25インチ対角a-Si TFTアクティブマトリクスディスプレイ·標準500 cd/m²の高輝度で、優れた太陽光下での可読性を実現·MCUとの簡単かつ高速な通信のためのSPI 4線シリアルインターフェース
·ポートレート向きアプリケーションに最適な12時方向の視野角·広い動作温度範囲: -20℃～+70℃
モジュールサイズ ·
モジュールサイズ ·
モジュールサイズ ·
モジュールサイズ 3. 技術パラメータ
モジュールサイズ 仕様
モジュールサイズ 2.25インチ
モジュールサイズ 76x284
モジュールサイズ 14.80 x 55.29 mm
モジュールサイズ 17.90 x 62.50 mm
| FPCカスタマイズ、タッチパネル統合（RTP/CTP）、カバーレンズが利用可能です。 | 5. サポート |
|---|---|
| 完全なデータシート、初期化コード、サンプルサポート、テクニカルサポートを提供します。 | 6. FAQ |
| Q: CH225QV01Aディスプレイの解像度は？ | A: CH225QV01AはQVGA解像度76*284ピクセルで、テキスト、アイコン、基本的なグラフィックスに適したシャープな画質を提供します。 |
| Q: このモジュールはどのようなインターフェースを使用していますか？ | A: 4線SPIシリアルインターフェースを使用しており、4つの制御線（CS、SCL、SDA、RS）のみでほとんどのマイクロコントローラーと簡単に接続できます。 |
| Q: このディスプレイは屋外での使用に適していますか？ | A: はい、標準輝度500 cd/m²で、ディスプレイは良好な太陽光下での可読性を提供するため、屋外でのアプリケーションに適しています。 |
| Q: 動作温度範囲は？ | A: 動作温度範囲は-20℃～+70℃、保管温度範囲は-30℃～+80℃で、様々な環境で信頼性の高いパフォーマンスを保証します。 |
A: はい、ChengHaoは、お客様のPCB設計に合わせて、長さ、ピン割り当て、コネクタタイプを含むFPCのカスタマイズオプションを提供しています。
A: はい、必要に応じて、静電容量式タッチパネル（CTP）または抵抗膜式タッチパネル（RTP）、あるいは保護用のカバーレンズを統合できます。
