15.6インチワイド温度対応 1920*1080 フルHDカラーTFT液晶パネル 産業用途向け

製品説明:

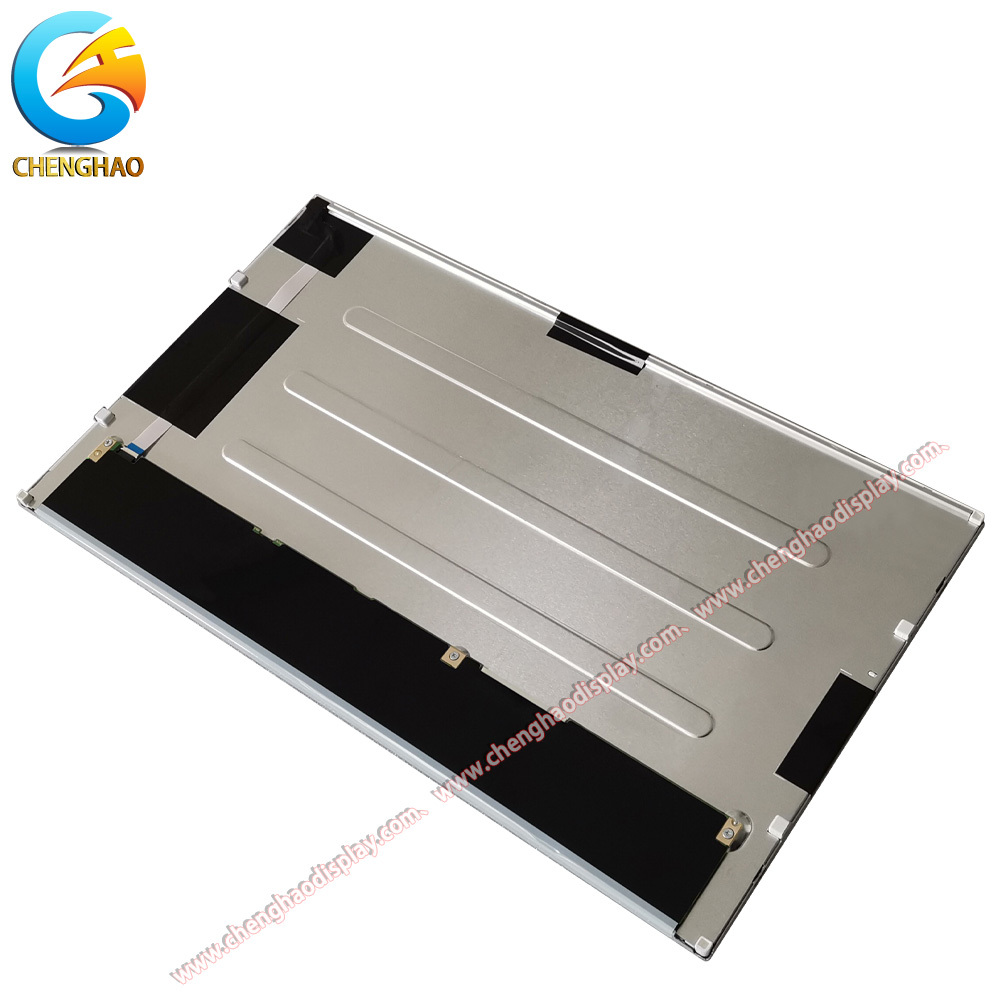

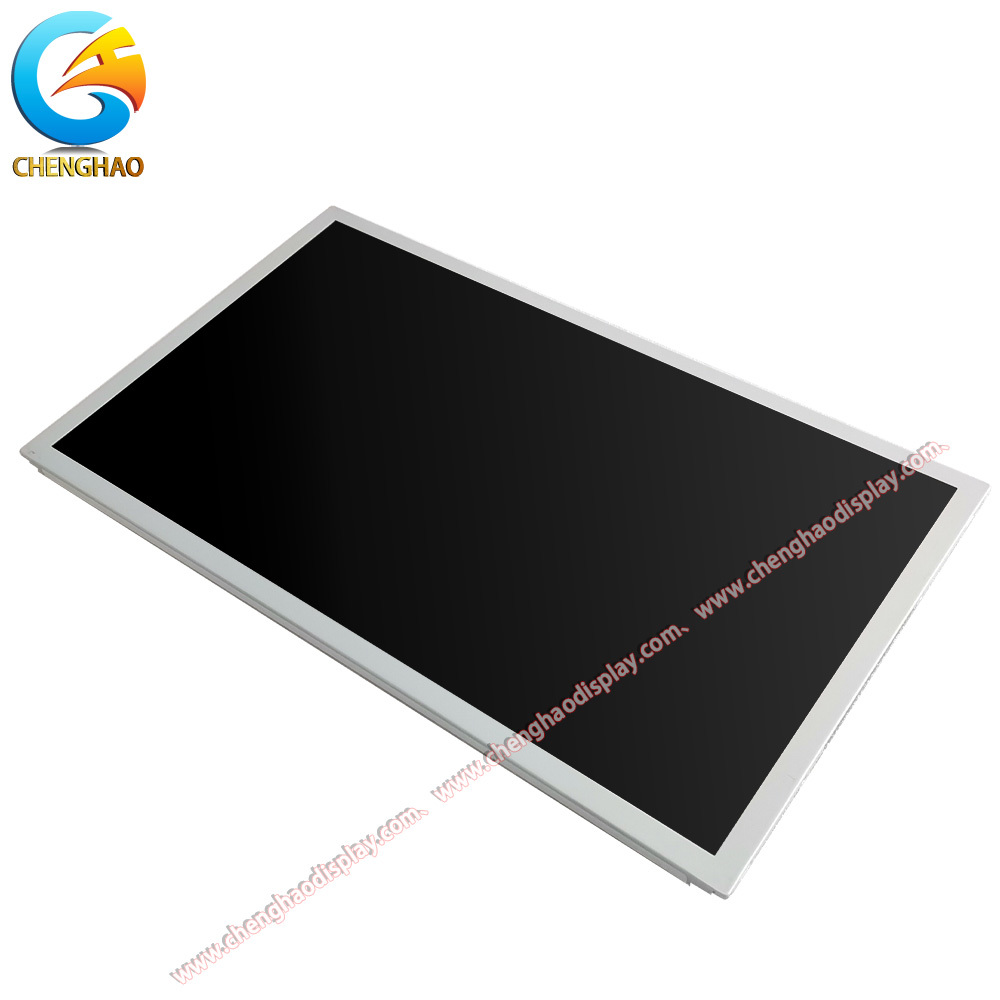

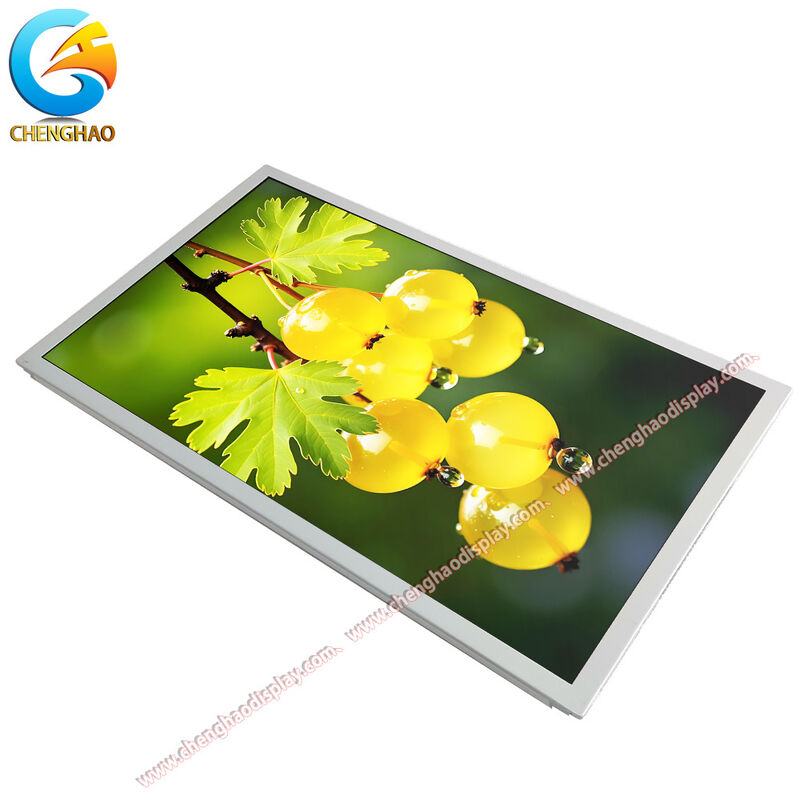

CH156FH02Aは、誠浩光電が開発した高性能15.6インチTFT LCDモジュールです。1920×1080のフルHD解像度を備え、鮮明で鮮やかな画像を提供します。TNトランスミッシブコンスタントホワイトモード技術を採用し、高速応答と安定した表示を実現します。有効表示領域は344×193mmで、標準輝度は300 cd/m²、コントラスト比は500:1で、一般的な屋内照明環境に適しています。モジュールはLVDSインターフェースを介して信号を送信し、-20℃から+70℃の温度範囲で動作し、-30℃から+80℃の温度で保管できます。元のバージョンにはタッチ機能はありませんが、静電容量式または抵抗膜式のタッチスクリーンの追加をサポートしています。さらに、メーカーはインターフェースタイプ、輝度、動作温度、アンチグレア、電磁シールド、カバーガラスなど、さまざまなカスタマイズオプションを提供しており、さまざまな産業および商業用途に柔軟に対応できます。

特徴:

• コンパクトで堅牢なフォームファクター

CH156FH02Aモジュールは、370mm（幅）×217mm（高さ）×9.3mm（奥行き）の寸法で、限られたスペース内での効率的な統合を実現し、良好な構造安定性を維持します。そのスリムなデザインと標準化されたフォームファクターは、制御パネル、計器ハウジング、組み込みシステムへの設置を容易にし、機械的な互換性を保証します。

高解像度LVDSインターフェースによる安定した信号伝送 モジュールはLVDS（Low Voltage Differential Signaling）インターフェースを採用しており、長距離ケーブルでの高速で干渉に強いデータ伝送を可能にします。このインターフェースは、電磁干渉を効果的に低減し、信号の完全性を維持し、特に高い電気的ノイズのある産業または屋外のシナリオに適しており、安定した信頼性の高い表示を保証します。 広い動作温度範囲により過酷な環境に対応 動作温度範囲が-20℃から+70℃であるため、このモジュールは、車両のキャビン、屋外キオスク、工場ワークショップなど、温度制御のない場所でも展開できます。保管温度許容範囲-30℃から+80℃と組み合わせることで、モジュールは優れた熱安定性を示し、周囲温度の大きな変動に耐えることができます。

技術パラメータ:

モジュールタイプ	15.6" TFT
保管温度	-30 ~ +80 ℃
表示モード	TN/トランスミッシブ/ノーマルホワイト
画面輝度	300 Cd/m²
動作温度	-20 ~ +70 ℃
モジュールサイズ	370*217*9.3 mm
解像度	1920*1080 ドット
LCDインターフェース	LVDS
アクティブエリアサイズ	344*193 mm
視野角	12:00

カスタマイズ:

CH156FH02A TFT LCDモジュールは、標準的な展開だけでなく、カスタマイズされたディスプレイソリューションのための汎用プラットフォームとしても設計されています。誠浩光電は、詳細なコンサルテーションから始まる包括的なカスタマイズパスを提供し、技術仕様と最終アプリケーションの要件を一致させます。重要な側面の一つはインターフェースの適応です。ベースモデルはLVDSを使用していますが、モジュールはMIPI、eDP、RGB、またはパラレルMCUインターフェースなどの代替信号プロトコルをサポートするように再構成できます。これにより、外部ブリッジICを必要とせずに、レガシーまたは特殊な制御アーキテクチャに統合できます。もう一つの重要なカスタマイズの側面は、環境耐性です。極端な熱条件にさらされるアプリケーションの場合、動作温度範囲は標準の-20℃から+70℃を超えて拡張でき、強化された液晶配合と強化されたバックライトコンポーネントを通じて-45℃または+90℃まで達します。さらに、光学性能を微調整できます。輝度レベルは、デフォルトの300 cd/m²から最大3500 cd/m²まで調整可能で、直射日光や高湿度環境での視認性を維持するために、オプションのアンチグレアまたは反射防止表面処理が施されています。機械的および構造的な変更により、適応性がさらに向上します。FPC（フレキシブルプリント回路）は、形状を変更したり、位置を変更したり、ピン割り当てを変更して、特定のコネクタレイアウトに合わせることができます。カスタムカバーガラス（さまざまな厚さ、切り欠き、またはシルクスクリーン印刷のマーキングが利用可能）をディスプレイに直接ラミネートでき、耐久性と美的統合を向上させます。さらに、静電容量式または抵抗膜式のタッチレイヤーを、光学的な鮮明さと機械的な堅牢性を確保するための最適化されたボンディングプロセスで工場で統合できます。このエンドツーエンドのカスタマイズアプローチにより、CH156FH02Aは、さまざまな産業および商業分野で、正確な機能的、環境的、および空間的な要求を満たすことができます。

よくある質問:

Q1: このTFT LCDディスプレイのブランドとモデル番号は何ですか？

A1: このTFT LCDディスプレイは誠浩光電製で、モデル番号はCH156FH02Aです。

Q2: この製品の原産地はどこですか？

A2: この製品は中国の深センで製造されています。

Q3: このTFT LCDディスプレイにはどのような認証がありますか？

A3: この製品はCE、ISO9001、RoHS、SGSの認証を受けています。

Q4: 最低注文数量と供給能力はどのくらいですか？

A4: 最低注文数量は100個で、供給能力は月間50,000,000個です。

Q5: 製品の梱包と納期はどうなっていますか？

A5: すべての製品は安全を確保するために慎重に梱包されています。小型製品はトレイとカートンで梱包され、大型製品はフォームスロットとカートンで梱包されます。お客様の要件に基づいてカスタム梱包も可能です。納期は通常3日から7日です。

Q6: このTFT LCDディスプレイの購入にどのような支払い方法が受け入れられますか？

A6: 支払い条件には、T/T（電信送金）、AliPay、PayPalが含まれます。
