5.0インチ 高輝度 IPS TFT LCDモジュール EVE2エンジン & 静電容量式タッチ SPIディスプレイ

製品説明

CH500WV05PAは、800x480解像度、900cd/m2の高輝度、フル80/80/80/80視野角を備えた5.0インチIPS TFT LCDモジュールで、優れた太陽光下での視認性を実現します。統合されたEVE2（Embedded Video Engine）グラフィックスコントローラーを搭載しており、SPIインターフェース（D-SPI/Q-SPIモード）と静電容量式タッチパネルをサポートしているため、外部GPUなしでリッチなGUI開発が可能です。モジュールには、明るい環境での反射を低減するためのアンチグレア表面処理が施されています。120.7x75.8mmのコンパクトな外形寸法、108.0x64.8mmのアクティブエリア、オンボードLEDドライバーを備え、2.54mmピッチの20ピンIDCボックスヘッダーと1.0mmピッチの20ピンFFCコネクタの2つの接続オプションを提供し、産業用HMI、計測機器、スマートホームコントロールパネル、医療機器、車載ディスプレイアプリケーションに柔軟な統合を可能にします。

製品の特徴

1. 900cd/m2の高輝度で直射日光下でも視認可能

標準輝度900cd/m2により、直射日光下でも鮮明に表示され、屋外キオスク、農業機器パネル、環境光が制御できない船舶用計器に最適です。

2. 内蔵EVE2グラフィックスエンジン — 外部GPU不要のスマートディスプレイ

統合されたEVE2コントローラーは、SPIコマンドを介してモジュール上でレンダリング、タッチデコード、オーディオ出力をすべて処理します。これにより、ホストMCUの負荷が軽減され、GUI開発が加速され、リソースが限られた組み込みシステムに最適です。

3. フル80/80/80/80 IPS視野角

IPSパネルは、どの方向からでも一貫した色とコントラストを提供し、産業用制御室、医療監視ステーション、共有端末での複数オペレーターによる読み取りを可能にします。

4. 過酷な環境に対応するアンチグレア表面コーティング

AGコーティングは、天井照明や屋外のギラつきからの鏡面反射を最小限に抑え、表面反射による輝度低下を防ぎます。これは、車載ダッシュボードディスプレイや太陽光にさらされる屋外パネルにとって重要な機能です。

5. デュアルインターフェースの柔軟性を備えた静電容量式タッチパネル

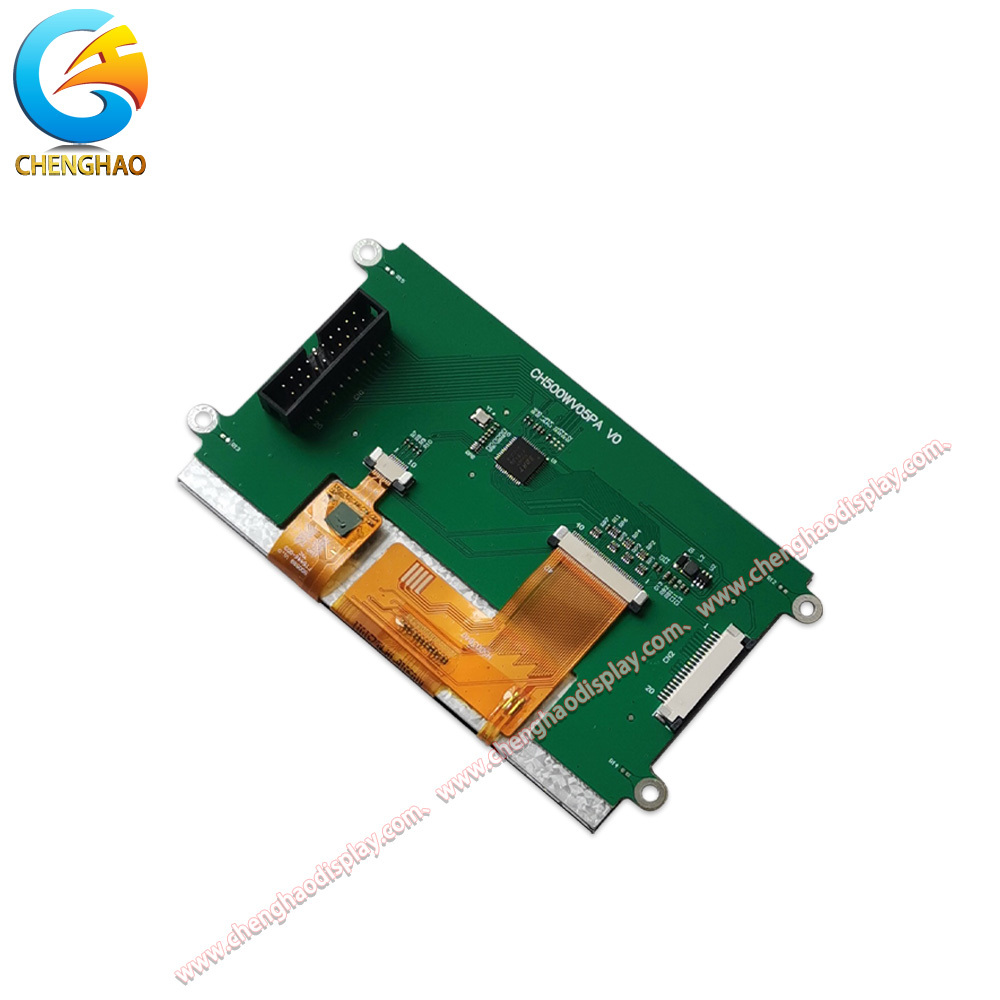

投影型静電容量式タッチパネルはマルチタッチジェスチャーをサポートし、デュアルコネクタ設計（2.54mm IDCヘッダー + 1.0mm FFC）は、組み込みアプリケーションのさまざまなエンクロージャー設計に対応する配線柔軟性を提供します。

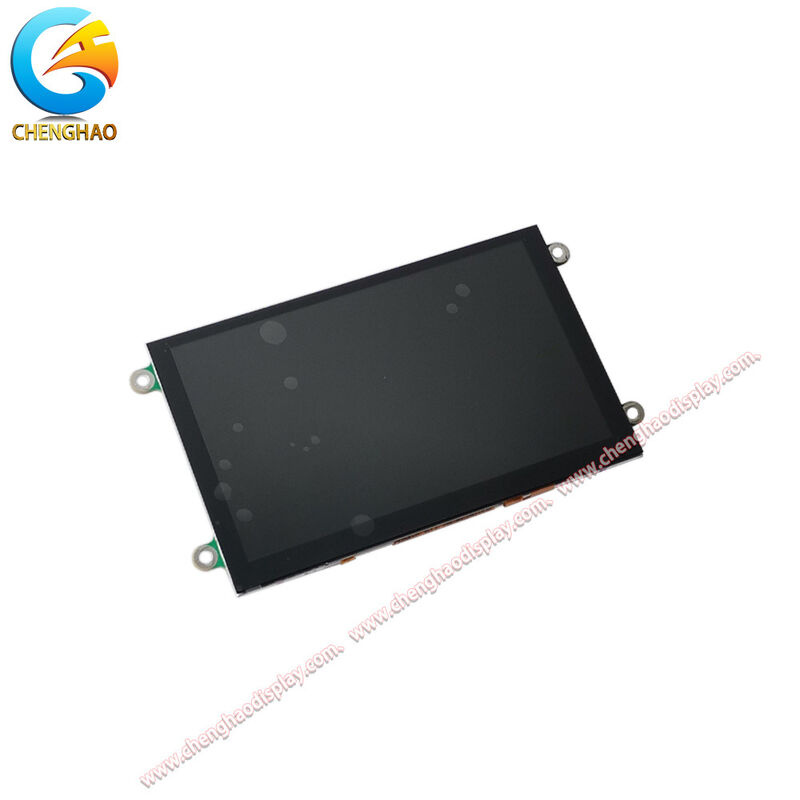

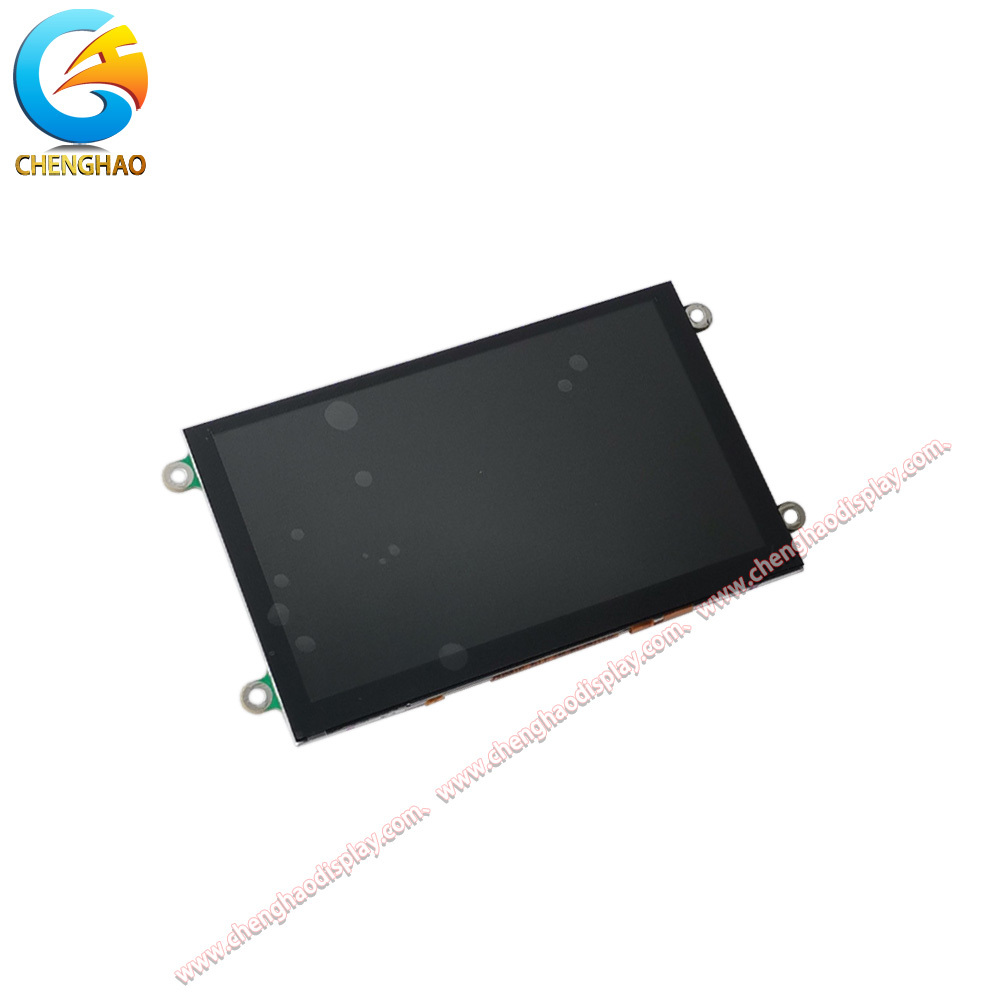

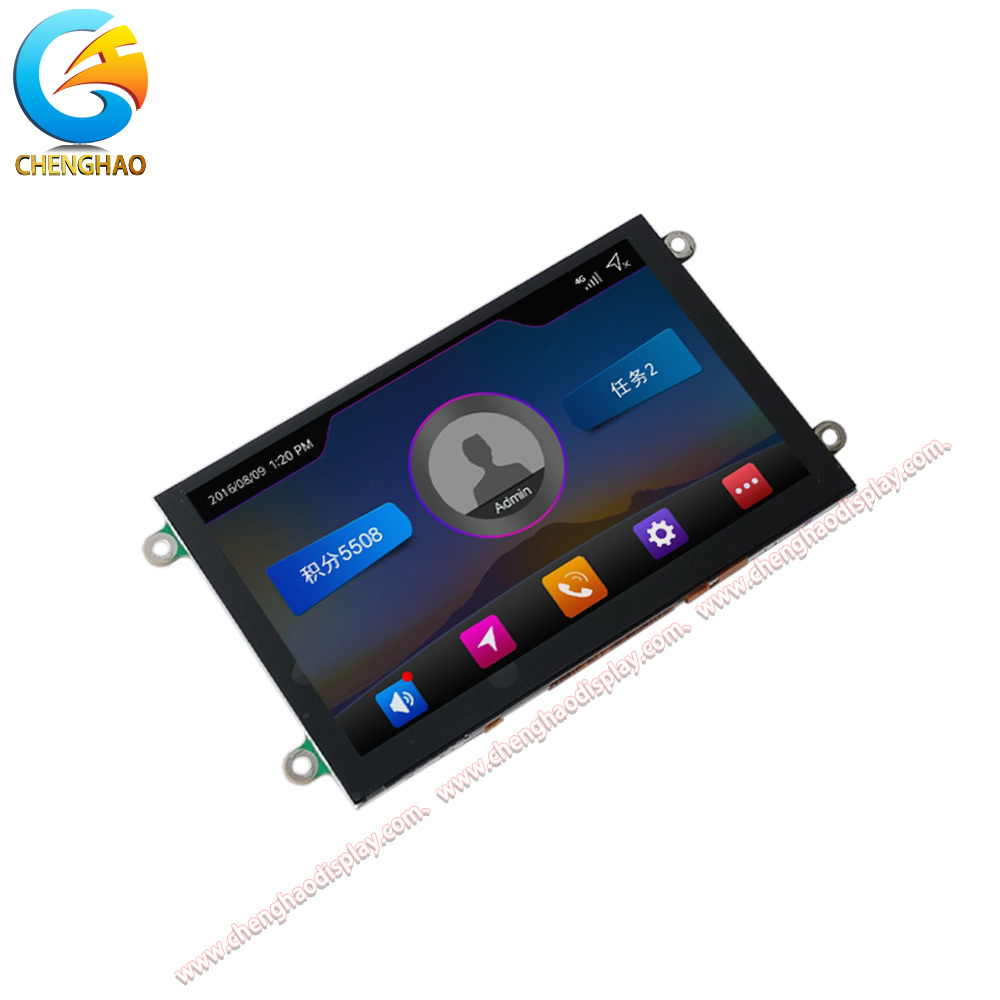

製品図

詳細仕様

カスタマイズ紹介

Chenghaoは、TFT LCDモジュール、モノラルLCDディスプレイ、カラーOLEDモジュール、モノラルOLEDモジュールにわたるプロフェッショナルなカスタマイズを提供します。当社は以下を提供します：

• FPCテーラリング： エンクロージャーとコネクタレイアウトに合わせて、カスタムFPCの外形、長さ、ピン数を調整します。
• インターフェースアダプテーション： ホストプラットフォームに合わせて、SPI、MCU、RGB、MIPI、LVDS、EDP、HDMIインターフェースオプションを提供します。
• 輝度調整： 標準の200-300 cd/m2から、屋内または太陽光下での視認性アプリケーション向けに調整された高輝度500+ cd/m2まで。
• タッチ統合： 製品要件に基づいて、静電容量式タッチ、抵抗膜式タッチ、またはタッチなしの構成。
• アンチグレアコーティング： 屋外および高輝度環境での周囲光の反射を低減するためのAG表面処理。
• カバーガラスカスタマイズ： ブランドと工業デザインに合わせて、ガラスの厚さ、形状、色、シルクスクリーン印刷を調整します。

仕様に合わせてエンジニアリングチームにご連絡ください。テーラーメイドのソリューションを提供します。

応用事例

• 産業用HMIパネル： 内蔵EVE2グラフィックスエンジンを備えたSPIインターフェースにより、PLC駆動機械、プロセス制御ステーション、工場オペレーター端末向けの豊富なタッチスクリーン制御インターフェースを、ハイエンドホストプロセッサなしで実現できます。
• スマートホームコントロールパネル： コンパクトな5.0インチサイズ、静電容量式マルチタッチ、900cd/m2の輝度により、壁掛けホームオートメーションハブ、気候コントローラー、セキュリティシステムインターフェースに最適で、明るい部屋でも視認可能です。
• 船舶・屋外計器： 高輝度とアンチグレアコーティングの組み合わせにより、直射日光下での視認性を確保し、ボートのダッシュボードディスプレイ、GPSナビゲーション機器、屋外計測機器に最適です。
• 医療用監視装置： IPSの全視野角と高コントラスト比により、臨床環境での複数角度からの読み取りが可能で、患者モニター、輸液ポンプディスプレイ、ポータブル診断端末に適しています。

よくある質問

Q1: このディスプレイはどのようなSPIモードをサポートしていますか？

このモジュールは、D-SPI（シングルデータレーン）とQ-SPI（クアッドデータレーン）の両方のモードをサポートしており、グラフィックス集約型アプリケーションでより高い帯域幅を実現するためにEVE2コントローラーで設定可能です。

Q2: 輝度を調整できますか？

はい、オンボードLEDドライバー（EVE2 PWM制御で動作）により、0から900cd/m2までソフトウェアでバックライト輝度を調整できます。

Q3: 別途GPUまたはディスプレイコントローラーが必要ですか？

いいえ。統合されたEVE2グラフィックスエンジンが、すべてのレンダリング、タッチデコード、オーディオ出力をオンボードで処理し、簡単なSPIコマンドを介してホストMCUと通信します。

Q4: どのようなタッチジェスチャーがサポートされていますか？

投影型静電容量式タッチパネルは、シングルタッチ、マルチタッチジェスチャー（最大5点）、スワイプ、ピンチズームをサポートしており、EVE2タッチエンジンで設定可能です。

Q5: FPCとコネクタをカスタマイズできますか？

はい。Chenghaoは、お客様固有のエンクロージャーとインターフェース要件に合わせて、カスタムFPCの外形、ピン数、コネクタタイプ（IDC、FFC、ZIF）を提供しています。
