10.1 インチ 1024×600 TFT LCDディスプレイモジュール RGB インターフェース - 400 cd/m2 産業用 LCD

製品説明

CH101WS06Aは10.1インチのTFTLCDディスプレイモジュールで,広相比アクティブエリアは222.72x125.28mm,WSVGA解像度は1024x600ピクセルである.このディスプレイモジュールは,標準的な24ビットRGBインターフェースを利用し,0で39ピンFPCコネクタを.5mmのピッチで,工業用および商業用アプリケーションで一般的に使用される幅広い組み込みコントローラーとシングルボードコンピュータと互換性があります.典型的な明るさ 400 cd/m2 とすべての方向に 80/80/80/80 度の広い視角,ディスプレイは,産業用制御パネル,人間機械インターフェース,情報キオスクに適した一貫した画像品質を提供します.このモジュールは伝送モードで動作し,LCMの輪郭が235cmで耐久性のある機械設計を特徴としています..0 x 143.0 mm 標準パネルのマウントのために226.25 x 128.1 mm のベーゼル開口.LEDバックライト回路は,前向きの電流140 mAのために設計されています.展示エリア全体に安定して均質な照明を供給するこのディスプレイモジュールは,標準RGBインターフェースの大きなフォーマットカラーディスプレイを必要とするアプリケーションに費用対効果の高いソリューションを提供します.組み込みシステム開発者や工業機器製造者にとって優れた選択肢です広範囲の動作温度範囲と堅牢な構造により,厳しい産業環境でも信頼性の高い性能が保証されます.

製品の特徴

• 産業用用大型10.1インチWSVGAディスプレイ詳細な情報,制御インターフェース,データ可視化のために十分なスペースを提供します. 16:9 ワイドスクリーンアスペクト比は,現代のHMIアプリケーションに理想的ですデジタルサイネージや情報ディスプレイは,コンテンツ密度と可読性の両方が重要です. 400 cd/m2の明るさは,室内産業環境で快適な閲覧を保証します.

• 簡単に統合するための標準RGBインターフェース: 39ピンのFPCコネクタ付きの24ビットRGBインターフェースは,組み込みシステム業界で最も広くサポートされているディスプレイインターフェースの一つです.マイクロコントローラと単板コンピュータの広大なエコシステムによってネイティブにサポートされていますこれは,プロトコル変換や専用のドライバICの必要性をなくし,BOMコストとファームウェア開発時間を大幅に削減します.

• 柔軟な設置のために広い視角: あらゆる 方向 で 80/80/80/80 度 の 視角 を 持っ て いる の で,どの 位置 から も 見る と,色 と 対比 が 一貫 し て い ます.これは,操作者が異なる角度からスクリーンを見ることができるパネルに搭載された機器にとって特に価値があります.公共情報キオスクなどの複数ユーザー向けアプリケーションでは,ディスプレイが様々な位置にいる人に読み取れる必要があります.

• 組み込み環境のための堅牢な機械設計: 235.0 x 143.0 mm の LCM の輪郭と 226.25 x 128.1 mm のベーゼル開口は,標準パネルのマウントのために設計されています.裏照明ドライバー回路を最適化した伝達式ディスプレイモードは,使用寿命を通して一貫したパフォーマンスを保証します..

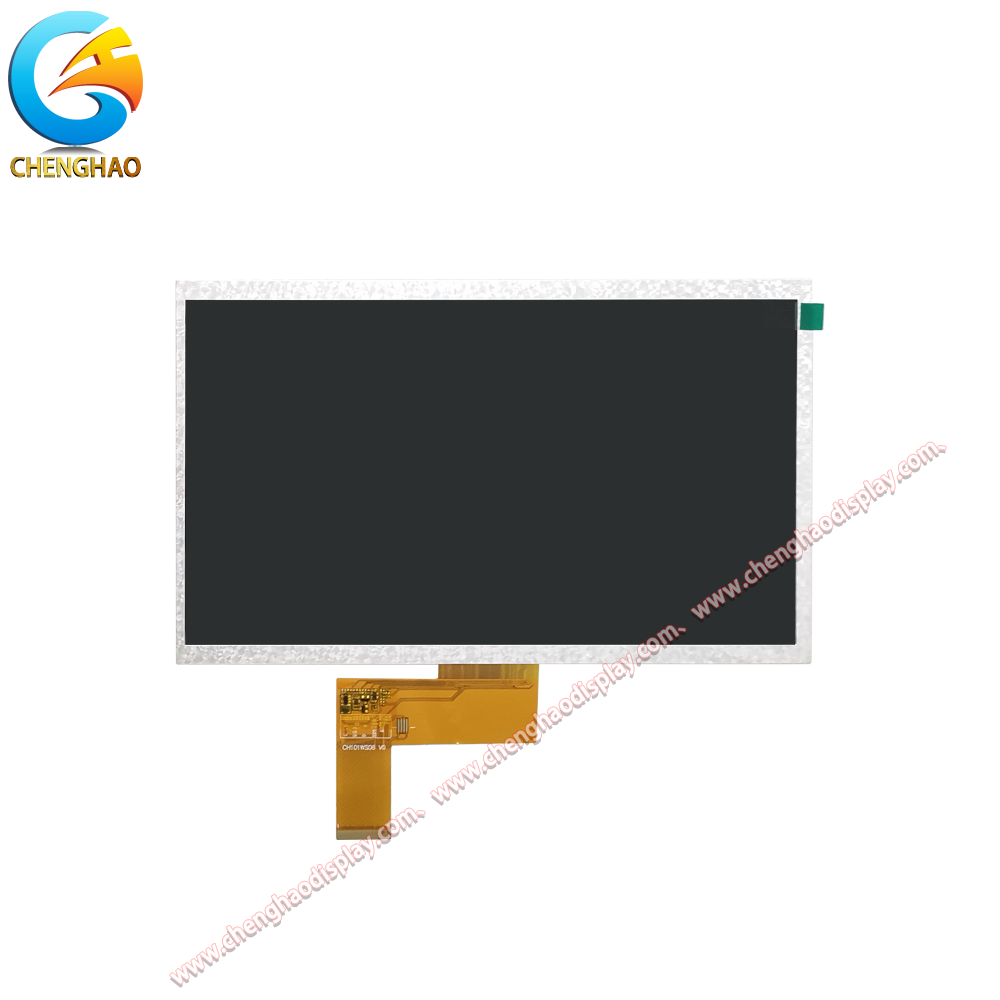

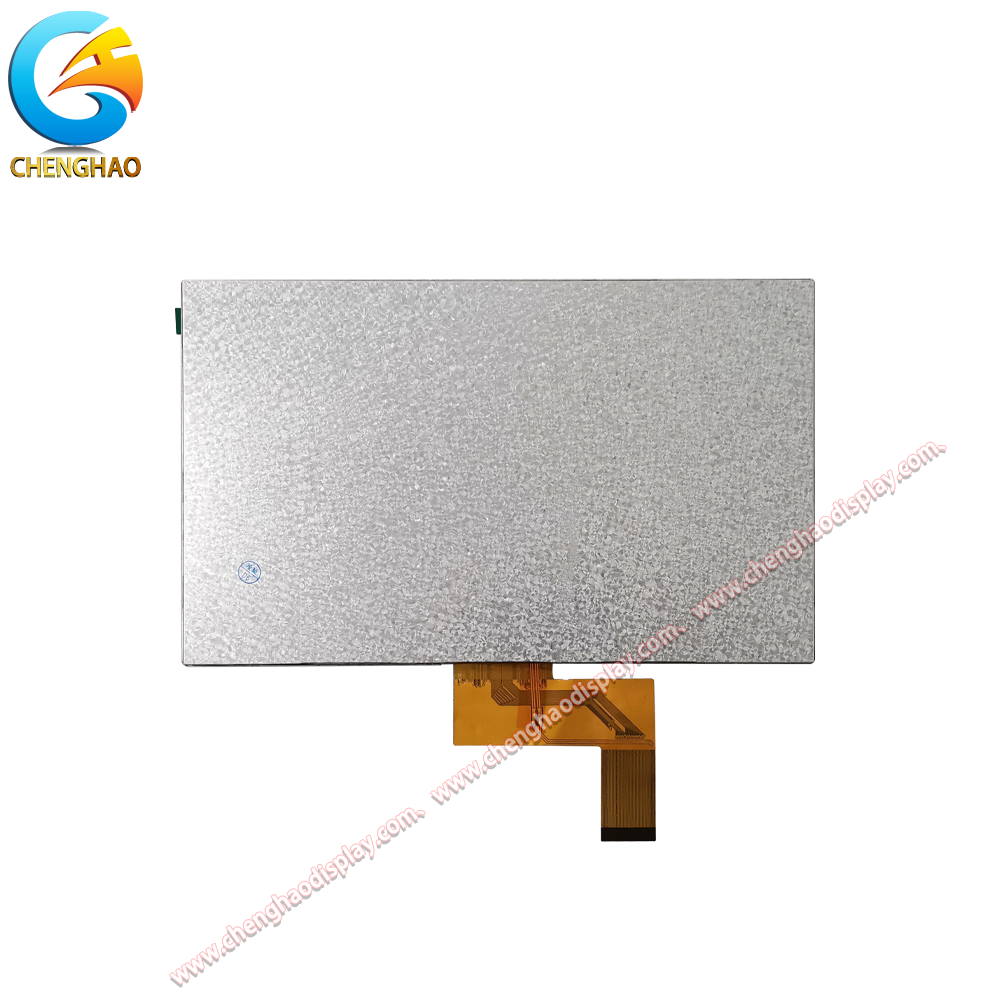

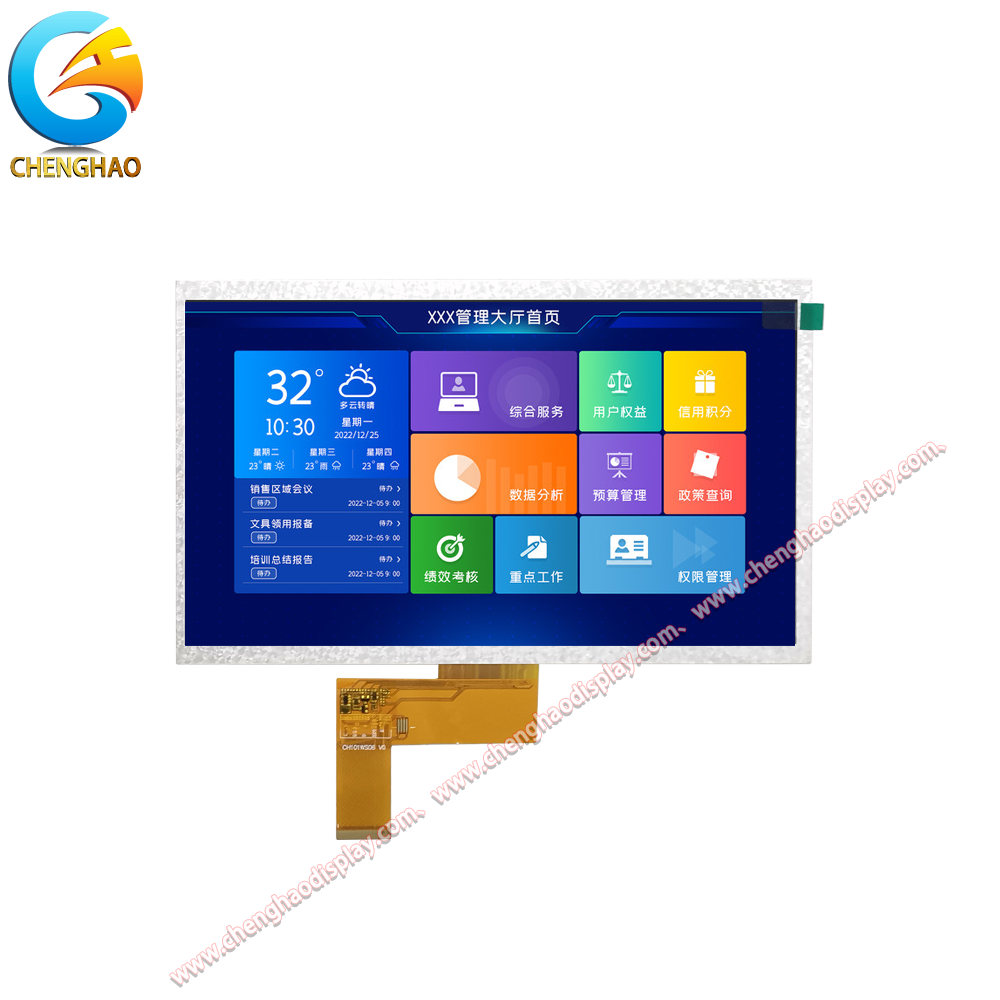

製品図

詳細な仕様

パーソナライズされた紹介

シェンzhen ChengHao Optoelectronic Co., Ltd では,様々なサイズと仕様をカバーする TFT LCD モジュールの包括的なカスタマイズサービスを提供しています.CH101WS06Aおよび類似の大フォーマットディスプレイモジュール柔軟なFPCカスタマイズも提供しています. 特定のコネクタレイアウトとPCBインターフェースの要件に合わせてピン構成の調整も含まれています.照明レベルは標準200~400 cd/m2から高照明設定800 cd/m2を超えて,屋外や高照明環境で調整できる.触覚パネルオプションには,容量触覚,抵抗触覚,または触覚なしの設定が含まれます.また,調整可能な厚さ,形状,色,ガラスレンズカバーのカスタマイズも提供します.また,反光や指紋防止の表面処理のオプションも.

適用事例

• 工業用HMIと制御パネル: 1024×600の解像度で 10.1インチサイズで,産業用人間機械インターフェース,CNC機械制御パネル,工場自動化HMIに理想的な選択です.広い視角は,操作者が機器の周りのさまざまな位置から表示を読むことができますRGB インターフェイスは,一般的な産業用コントローラボードへの接続を簡素化します.

• デジタルサインと情報キオスク: このモジュールは,大きなディスプレイエリアにより,室内デジタルサイネージ,公共情報ディスプレイ,案内キオスクなどに適しています.400 cd/m2 の明るさは,ロビーなどの室内環境で明確な可視性を提供します.販売スペースや交通ハブです

• 組み込みシステムプロトタイプ: 標準的なRGBインターフェースにより,このディスプレイはプロトタイププラットフォームの優れた選択となります.並行RGB出力をサポートするさまざまな開発ボードに直接接続できます.エンジニアが組み込みプロジェクトに信頼性の高いディスプレイを提供.

よくある質問

Q: CH101WS06Aディスプレイモジュールの典型的な用途は?A: この10.1インチ TFT LCD モジュールは,産業用 HMI,デジタルサイネージ,組み込みシステムプロトタイプ用に設計されています.1024×600 の 解像度 と 広い 視角 で,パネル に 搭載 さ れ た 機器 や 公共 情報 画面 に 適し な もの です.

Q: このモジュールはタッチパネルを搭載していますか?A: いいえ,CH101WS06Aはディスプレイ専用モジュールです.タッチ機能が必要な場合は,容量性または抵抗性タッチパネルを追加するカスタマイズを提供しています.

Q: LEDバックライトの寿命は?A: LED バックライトは,通常,30〜5万時間の連続電流で動作する.

Q: LCMの輪郭とアクティブエリアの大きさの違いは何ですか?A: LCMの輪郭は,ベーゼルを含むモジュールの物理的な外側の寸法です.アクティブエリアは,ピクセルが表示される実際の領域です.適切なフィットメントについては,LCMの輪郭を参照してください..

Q:ディスプレイは屋外使用に適していますか?A: 400 cd/m2 の明るさ の標準版 は 室内 用 用 に 設計 さ れ て い ます.屋外 用 に は,高明るさ の カスタマイズ オプション を 推奨 し て い ます.
