1.9 インチ 170x320 IPS TFT LCD 容量タッチディスプレイ モジュール 8 ビット SPI 400 cd/m2 防水

製品説明

CH190QV02A-CT は、統合された静電容量式タッチ機能を備えた高性能小型ディスプレイを必要とするアプリケーション向けに設計された、コンパクトな 1.9 インチ TFT LCD ディスプレイ モジュールです。このモジュールは、透過型ノーマリーブラック表示モードを備えた IPS (In-Plane Switching) パネル構成で 170x320 (RGB) ピクセル解像度を備えており、広視野角とほぼすべての方向からの一貫した色再現による優れた画質を実現します。

輝度定格が 400 cd/m2 のこのディスプレイ モジュールは、周囲の照明条件での可読性が重要となる屋内および屋外の両方の環境に適しています。このモジュールは、4 ライン 8 ビット SPI および i80 システム 8 ビット パラレル インターフェイスを含むデュアル インターフェイス オプションをサポートし、幅広いマイクロコントローラーや組み込みシステムとの柔軟な統合を提供します。

統合された静電容量式タッチ パネル (CTP) は、I2C 通信プロトコルを利用して信頼性と応答性の高いタッチ入力を実現し、個別のタッチ コントローラーを統合する必要がありません。モジュール全体の寸法は 49.72mm x 25.80mm (TFT OD) で、アクティブエリアは 42.72mm x 22.70mm で、LENS 外形寸法 55.83mm x 29.50mm 内に収まります。ディスプレイには表面保護のため、厚さ0.7mmのガラスカバーレンズを採用しています。

防水構造と 25 ピン FPC コネクタ (FH35C-25S-0.3SHW(50)) で設計されたこのモジュールは、信頼性の高い信号接続を維持しながら、厳しい動作環境に耐えることができます。このモジュールは2.8V～3.3Vの電圧範囲で動作し、スペース効率とディスプレイ品質が重要な要件となる産業用制御、医療機器、スマートホームデバイス、ポータブル機器、IoT端末などのアプリケーションに適しています。

静電容量式タッチ インターフェイスはマルチタッチ ジェスチャをサポートし、メニュー駆動のインターフェイスやコントロール パネル アプリケーションでのユーザー インタラクションを強化します。 IPS テクノロジーにより、ディスプレイは全方向最大 80 度の視野角で優れたコントラストと色精度を維持できるため、複数のユーザーが同時に画面を見る必要があるデバイスや、最終製品の筐体内でディスプレイがさまざまな角度で配置されるデバイスに最適です。

製品の特徴

1. 解像度 170x320 のコンパクトな 1.9 インチ IPS ディスプレイ

CH190QV02A-CT は、高度な IPS (面内スイッチング) テクノロジーを利用して、コンパクトな 1.9 インチのフォームファクターで優れた表示パフォーマンスを実現します。中心から外れた角度で色ずれやコントラストの低下が発生する標準的な TN パネルとは異なり、この IPS モジュールは、全方向の 80 度の視野円錐全体にわたって一貫した色精度と画質を維持します。 170x320 ピクセルの解像度は、わずか 42.72mm x 22.70mm の小さな有効領域内に鮮明で読みやすいテキストと詳細なグラフィックスを提供するため、ハンドヘルド機器、医療プローブ、1 ミリ単位が重要なコンパクト HMI パネルなど、スペースに制約のあるアプリケーションに最適です。

2. 太陽光で読み取り可能な 400 cd/m2 の輝度

輝度定格 400 cd/m2 のこのディスプレイ モジュールは、屋内および半屋外環境の両方で優れた可読性を提供します。高輝度バックライトにより、倉庫のフロアターミナル、屋外監視装置、自動車のダッシュボードディスプレイなどの明るい周囲照明条件下でも、画面上のコンテンツが確実に見えるようになります。 IPS パネルの自然な高いコントラスト比と組み合わせると、400 cd/m2 のバックライトが鮮やかな色と深みのある黒を実現し、さまざまなアプリケーション シナリオでのユーザー エクスペリエンスを向上させます。

3. I2C インターフェースを備えた統合静電容量式タッチ

このモジュールには、工場で接着された静電容量式タッチ パネル (CTP) が付属しており、別個のタッチ コンポーネントの調達と組み立ての複雑さが解消されます。タッチ コントローラーは業界標準の I2C プロトコルを介して通信するため、追加のドライバー開発を必要とせずに、ほとんどの主流のマイクロコントローラーとシームレスに統合できます。厚さ 0.7 mm のガラスカバーレンズは、優れたタッチ感度と光学的透明度を維持しながら、堅牢な表面保護を提供します。この統合ソリューションは、BOM コストを削減し、PCB スペースを節約し、製品開発者の市場投入までの時間を短縮します。

4. デュアルインターフェイスの柔軟性: SPI および i80 パラレル

CH190QV02A-CT は、4 ライン 8 ビット SPI と i80 システム 8 ビット パラレル インターフェイス モードの両方をサポートしているため、設計者はアプリケーションに最適なインターフェイスを自由に選択できます。 SPI モードは、GPIO の利用可能性が限られており、ディスプレイ制御に最小限のピン接続のみが必要なシステムに最適です。 i80 パラレル インターフェイスは、より高いデータ スループットを提供するため、頻繁な画面更新やアニメーション コンテンツを必要とするアプリケーションに適しています。このデュアル インターフェイス設計により、STM32、ESP32、Renesas などの幅広い MCU プラットフォームとの互換性が保証されます。

5. 過酷な環境に耐える防水構造

専用の防水構造で設計されたこの LCD モジュールは、湿気、ほこり、結露が存在する可能性がある環境でも確実に動作するように設計されています。レンズおよび FPC アセンブリの周囲の保護シールは、0.7 mm のカバー ガラスおよび DST (両面テープ) 構造と組み合わされて、液体や微粒子の侵入に対するバリアを形成します。このため、このモジュールは、環境耐性が重要な要件である屋外機器、食品加工機械、医療滅菌分野、産業オートメーション システムにとって優れた選択肢となります。

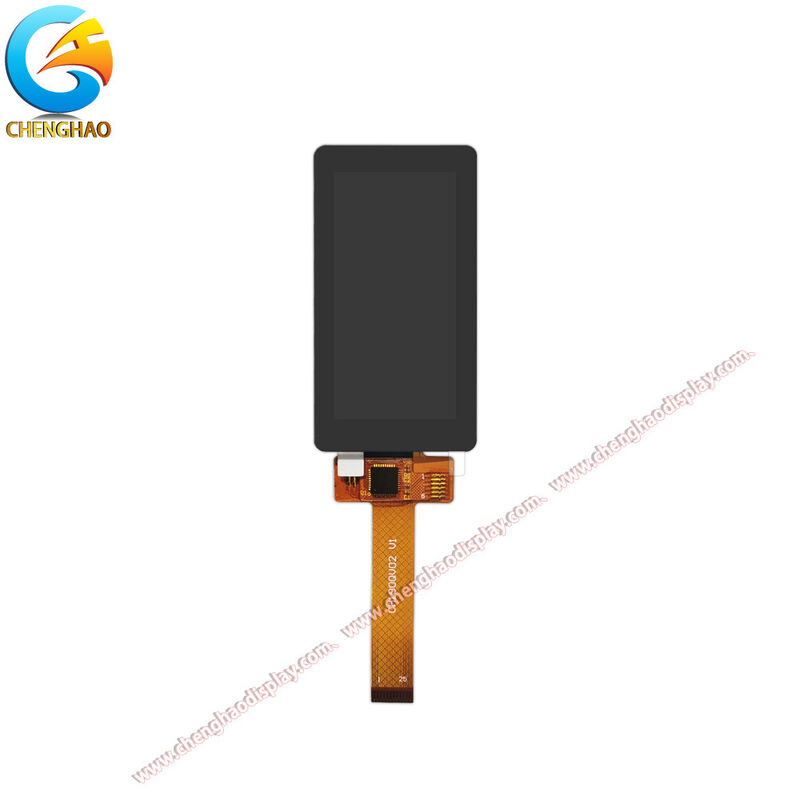

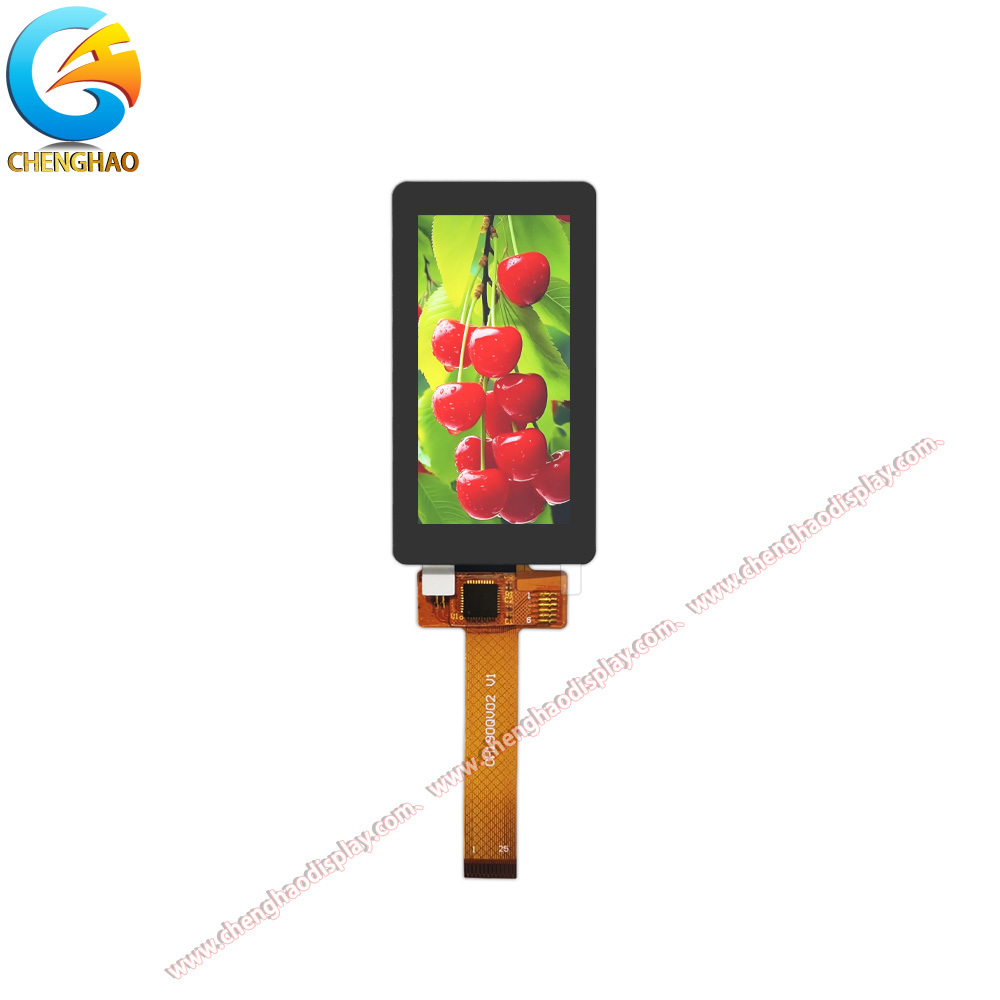

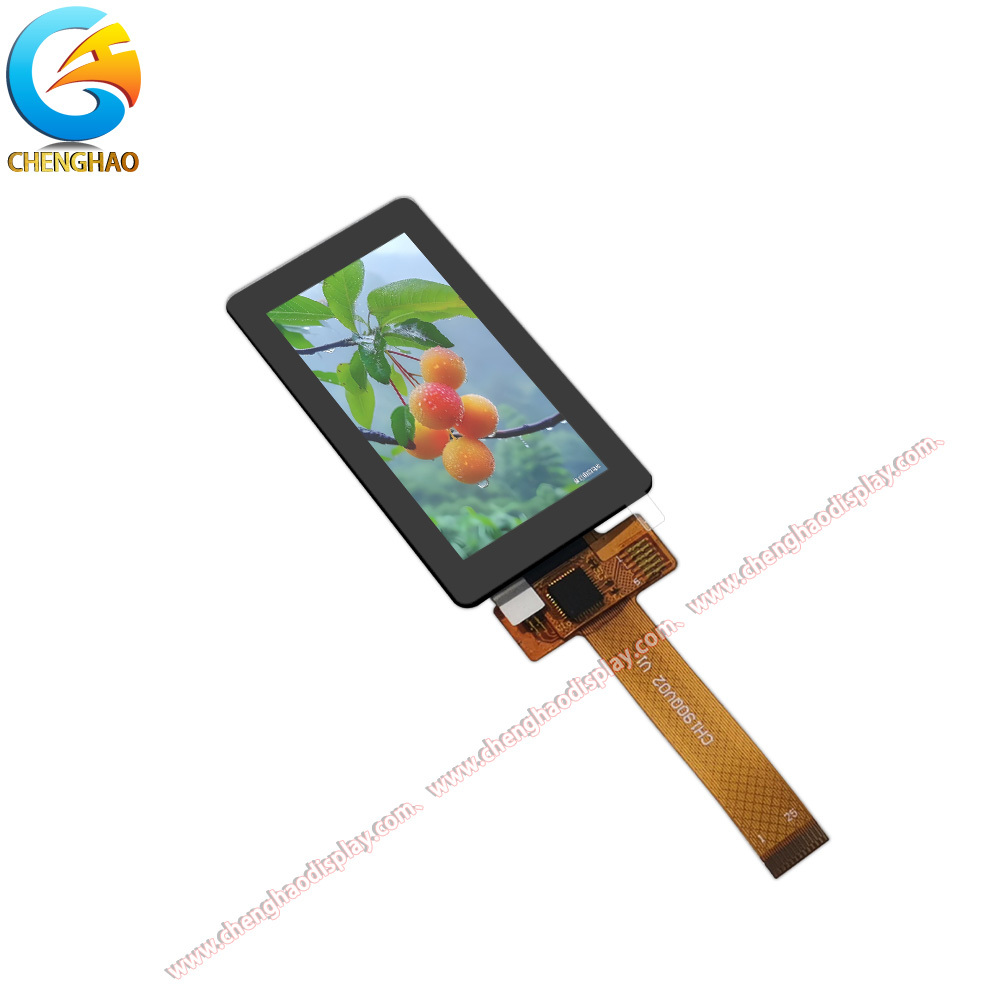

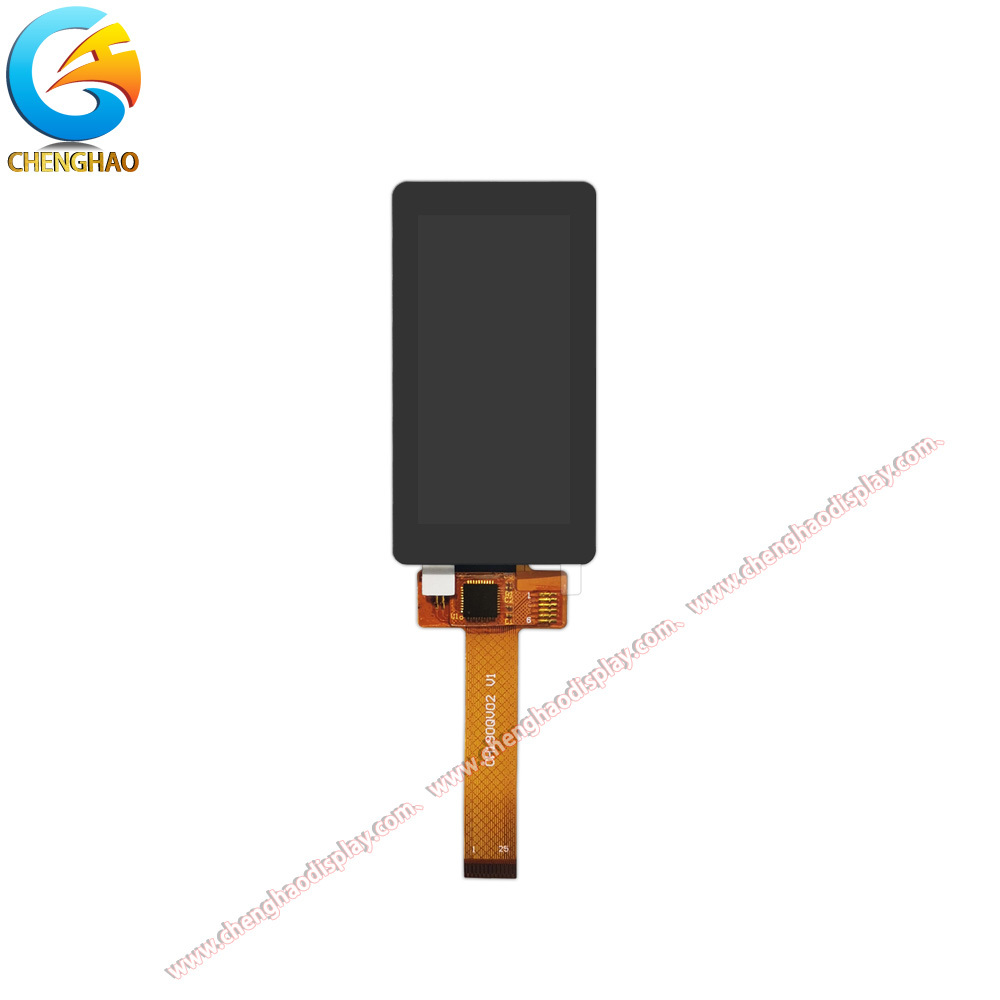

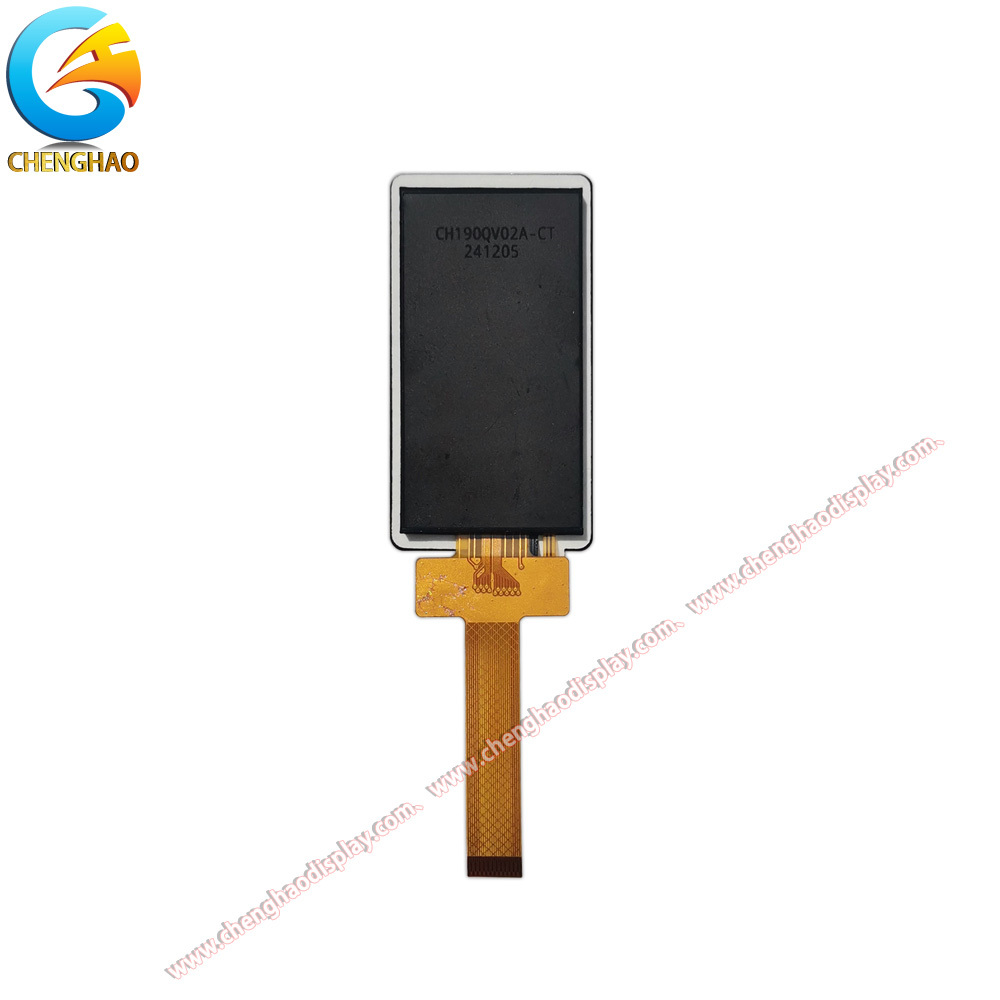

製品図

詳細仕様

カスタマイズされた導入

Shenzhen Chenghao Optoelectronic Co., Ltd. は、TFT LCD モジュール、モノラル LCD ディスプレイ、カラー OLED モジュール、モノラル OLED モジュールの包括的なカスタマイズ サービスを提供しています。ディスプレイ モジュール製造における長年の経験から、既製のディスプレイ ソリューションがすべてのアプリケーションの特定の要件を常に満たすわけではないことを私たちは理解しています。当社のエンジニアリング チームは、クライアントと緊密に連携して、独自の設計制約、環境条件、パフォーマンス目標に対応するカスタマイズされたディスプレイ ソリューションを開発します。

FPCのカスタマイズ:当社は、カスタム形状構造、ゴールドフィンガー形状、ピン数の調整など、フレキシブルな FPC (フレキシブルプリント回路) の設計および製造サービスを提供します。特定のコネクタの方向、延長されたケーブル長、または追加の EMI シールドが必要な場合でも、当社の FPC カスタマイズ機能により、メイン PCB 設計とのシームレスな統合が保証されます。

インターフェースのカスタマイズ:当社のモジュールは、SPI、MCU、RGB、MIPI、LVDS、eDP、HDMI などの幅広いインターフェイス オプションをサポートしています。当社では、お客様の好みの MCU またはアプリケーション プロセッサに合わせて駆動スキームを適応させ、システム アーキテクチャにおけるレベル シフタやプロトコル コンバータの必要性を軽減します。

明るさのカスタマイズ:アプリケーション環境に応じて、標準輝度レベル (200 ～ 300 cd/m2)、高輝度オプション (500 cd/m2 以上)、および調整可能なバックライト構成を提供します。 CH190QV02A-CT の場合、標準の 400 cd/m2 の輝度を、屋内または屋外の特定の視認性要件に合わせてカスタマイズできます。

タッチパネルのオプション:当社は、アプリケーションのニーズに基づいて、静電容量式タッチ (CTP)、抵抗膜式タッチ、およびノー​​タッチ構成を提供します。手袋操作やスタイラス入力が必要なデバイスでは、抵抗膜タッチが利用可能です。マルチタッチ ジェスチャとスムーズなユーザー インタラクションを必要とする最新のインターフェイスに対して、当社の静電容量式タッチ ソリューションは優れた応答性を実現します。

アンチグレア (AG) 処理:明るい環境での視認性を向上させるため、外光の反射を軽減するアンチグレア表面処理を施しております。これは、画面のぎらつきによって使いやすさが損なわれる可能性がある屋外機器、自動車用ディスプレイ、医療機器にとって特に有益です。

ガラスカバーレンズのカスタマイズ:当社のガラス カバー レンズのカスタマイズ サービスでは、厚さ (0.5 mm ～ 2.0 mm)、形状 (丸い角、ノッチ、または特別なカットアウト)、色 (白、黒、またはカスタム)、およびシルク スクリーン印刷 (ロゴ、アイコン、または飾り枠) を調整できます。 CH190QV02A-CT は、黒いシルク スクリーンの境界線が付いた 0.7 mm カバー レンズを備えており、お客様の製品デザインの美しさに合わせてこれらのパラメータを変更できます。

Chenghao は、柔軟な MOQ とラピッド プロトタイピング機能により、製品開発サイクルを加速し、市場投入までの時間を短縮するカスタマイズされたディスプレイ ソリューションの理想的なパートナーです。

応用事例

1.産業用ハンディターミナル

コンパクトな 1.9 インチのフォームファクターと防水構造により、CH190QV02A-CT は、倉庫管理、物流追跡、フィールド サービス アプリケーションで使用されるハンドヘルド産業用端末として最適です。 170x320 ピクセルの解像度は、在庫リスト、バーコード スキャン結果、およびナビゲーション プロンプトを表示するのに十分な画面領域を提供しながら、片手で操作できるほど小さいデバイスの設置面積を維持します。 400 cd/m2 の輝度により、屋内の倉庫と屋外の荷積みエリアの両方で可読性が確保され、静電容量式タッチ インターフェイスにより、物理キーパッドを必要とせずに直感的なメニュー ナビゲーションとデータ入力が可能になります。防水構造により、産業環境で発生する湿気や埃からディスプレイを保護し、デバイスの寿命を延ばし、メンテナンスの必要性を軽減します。

2. 医療監視装置

医療分野では、CH190QV02A-CT は、サイズ、信頼性、表示品質が重要となるポータブル診断装置や患者監視装置に最適です。 IPS テクノロジーは、広い視野角で一貫した色再現とコントラストを実現します。これは、処置中にさまざまな位置からディスプレイを見る必要がある医療専門家にとって不可欠です。静電容量式タッチ インターフェイスは、適切に設定されていれば手袋をしたままでも操作できるため、衛生プロトコルでバリア保護が必要な臨床環境に適しています。このモジュールの広い動作温度範囲と防水設計により、定期的な洗浄と消毒に耐える必要がある滅菌可能な医療機器にも適しています。

3. スマートホームコントロールパネル

CH190QV02A-CT のスリムなプロファイルと統合されたタッチ機能により、スマート ホームのコントロール パネル、サーモスタット、および環境監視インターフェイスにとって理想的なディスプレイ ソリューションになります。 1.9 インチのディスプレイは、温度測定値、湿度レベル、システム ステータス アイコン、タッチベースのコントロールを表示するのに十分な大きさでありながら、壁に取り付けたり、ホーム オートメーション機器に組み込んだ場合でも目立たなくなります。デュアル インターフェイス オプション (SPI および i80) は、一般的なスマート ホーム コントローラーや IoT ゲートウェイ プラットフォームとの統合に柔軟性をもたらします。また、400 cd/m2 の輝度により、薄暗い廊下から太陽の光が当たるリビング ルームまで、さまざまな屋内照明条件下でもディスプレイの読み取りが可能です。

よくある質問

Q1: このディスプレイモジュールは屋外で使用できますか?

はい、CH190QV02A-CT は 400 cd/m2 のバックライト輝度を備えており、半屋外環境や日陰の屋外エリアでも優れた読みやすさを実現します。直射日光が当たるアプリケーションの場合は、特定の照明条件下でディスプレイを評価することをお勧めします。弊社のカスタマイズ サービスでは、必要に応じて輝度を 500 cd/m2 以上に高めることもできます。

Q2: このモジュールのインターフェース電圧レベルはどれくらいですか?

このモジュールは 2.8V ～ 3.3V の I/O 電圧で動作し、標準の 3.3V ロジック システムと互換性があります。システムが異なるロジック レベル (1.8 V や 5 V など) を使用している場合、適切なレベル シフト ソリューションの推奨事項を提供できます。

Q3: 静電容量式タッチパネルはマルチタッチジェスチャをサポートしていますか?

はい、統合された静電容量式タッチ コントローラーは、タップ、ダブルタップ、スワイプ、ピンチ ズームなどの基本的なマルチタッチ ジェスチャをサポートしています。 I2C インターフェイスは、応答性の高いタッチ データ送信を提供し、スムーズなユーザー インタラクションを実現します。タッチパネルは、医療用途や産業用途で必要な場合、手袋をしたまま操作できるようにカスタマイズすることもできます。

Q4: このモデルの最小注文数量 (MOQ) はいくらですか?

このモデルの標準MOQは、妥当な最小バッチから始まります。試作や小規模生産の場合は、サンプル数量をご提供いたします。プロジェクト要件に基づいた特定の MOQ 情報については、当社の営業チームにお問い合わせください。

Q5: FPC コネクタやケーブルの長さはカスタマイズできますか?

絶対に。カスタマイズの紹介で説明したように、コネクタのタイプ、ピン数、ケーブル長、ゴールド フィンガーのデザインを含む完全な FPC カスタマイズを提供します。標準の FH35C-25S-0.3SHW(50) コネクタ構成が PCB レイアウトと一致しない場合、当社のエンジニアリング チームは、適切な適合性と信頼性の高い接続を確保するためにカスタマイズされた FPC ソリューションを設計できます。

Q6: ディスプレイはバッテリー駆動のデバイスに適していますか?

Q7: モジュールには RoHS 認証が付属していますか?

はい、Shenzhen Chenghao Optoelectronic Co., Ltd. のすべての製品は RoHS 指令に準拠して製造されています。当社の製造プロセスは、厳格な環境および品質管理基準に従っています。 RoHS 認証文書はご要望に応じて入手可能です。
