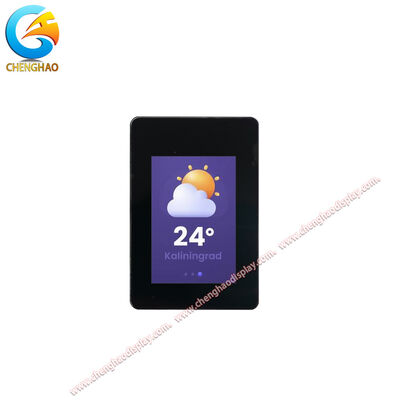

1.14インチ IPS TFT LCD モジュール SPI インターフェイス 広温工業用

製品説明

CH114QV01A-L-PAは,スペースが限られた環境で信頼性の高いディスプレイパフォーマンスを要求する産業用および組み込みアプリケーションのために設計された1.14インチ IPS TFT LCDモジュールです.この小さなフォーマットファクターディスプレイは, 135×RGB×240点の解像度がありますユーザーインターフェース,ステータスインジケーター,データビジュアライゼーションパネルに適した鮮明で鮮明なビジュアルを提供します.

このTFTLCDモジュールは先進的なIPS (In-Plane Switching) テクノロジーで構築され 卓越した80/80/80/80度の全視角を 提供していますほぼあらゆる視野から一貫した色を再現と画像品質を確保する通常黒色状態の伝達式表示モードは優れたコントラスト比率を提供し,室内および制御照明環境の両方に理想的です.

このモジュールはSPI (Serial Peripheral Interface) 通信プロトコルを使用しており,FPCに必要な接続ピンの数をわずか8ピンに大幅に削減しています.この簡素化されたインターフェースアーキテクチャにより,CH114QV01A-L-PAは,GPIOリソースが限られているマイクロコントローラーと組み込みシステムとの統合に特に適しています..

このディスプレイは 350 cd/m2 の典型的な明るさで,ほとんどの室内アプリケーションに十分な明るさを提供し,電力効率を維持します.モジュールは, -20°C から +70°C の広い温度範囲で信頼性のある動作のために設計されています-30°Cから+80°Cまでの貯蔵能力を備えており,厳しい産業環境でも信頼性の高い性能を保証します.

このモジュールの特徴は 1.8mm 厚さのガラスレンズ保護カバーです触覚機能なしで底辺のTFTパネルの機械的な保護を強化するこの頑丈な構造により,ディスプレイは物理的な耐久性が不可欠ですが,容量的なタッチインタラクションは必要ないアプリケーションに適しています.

活性領域は,TFTの全体的な輪郭寸法 (27.80×31.00 mm) 内で14.86×24.91 mmを測る.デスプレイ・不動産とポータブル・ハンドヘルド・デバイスのコンパクト・フットプリントの最適なバランスを提供する.

製品の特徴

空間制限のアプリケーションのためのコンパクトサイズこの1.14インチ形状ファクターは,このIPS TFT LCDモジュールを手持ちデバイス,ポータブル機器,ボードスペースとキャビネットの容量がプレミアムである埋め込みシステムに最適な選択となっています.小規模な足跡により,設計者は製品の寸法を大幅に増加させずに機能的なディスプレイを統合できます.

IPS テクノロジー で 優良 な 視聴 体験 を 得る従来のTNパネルとは異なり,このモジュールで使用されているIPS技術は,すべての視角で一貫した色精度と明るさを提供します.ユーザは色変化やコントラスト低下を経験することなく,任意の方向からディスプレイを見ることができます.複数のユーザーが同じ画面を表示できるコラボ環境では特に価値があります.

簡素化統合のためのSPIインターフェースSPI通信プロトコルは,インターフェースの複雑さをわずか8ピンに削減し,このモジュールはARM Cortex-Mシリーズ,ESP32を含む幅広いマイクロコントローラと高度に互換性があります.そして他の人気のある組み込みプラットフォーム単純化されたピンの数は,FPCルーティングの複雑さを軽減し,全体的なシステム信頼性を向上させます.

広範囲の温度操作範囲このディスプレイモジュールは -20°Cから +70°Cまでの操作能力を備えており,困難な産業環境でも信頼性のある動作を可能に設計されています.冷蔵庫 から 温帯 気候 の 屋外 の キオスク までCH114QV01A-L-PAは,追加の暖房・冷却システムを必要とせずに安定した性能を維持します.

保護ガラスのレンズ構造1.8mmの厚さのガラスレンズカバーが組み込まれており,摩擦や衝撃や環境汚染物質から強力な機械的な保護を提供します.この機能により,ディスプレイが物理的な接触や厳しい操作条件にさらされる場合,モジュールの使用寿命が延長されます.

エネルギー効率の良い運用350 cd/m2 の明るさレベルは,可視性と消費電力との間に最適なバランスをとります.この効率は,電池駆動デバイスに適したモジュールを表示する電源予算を注意深く管理する必要があります..

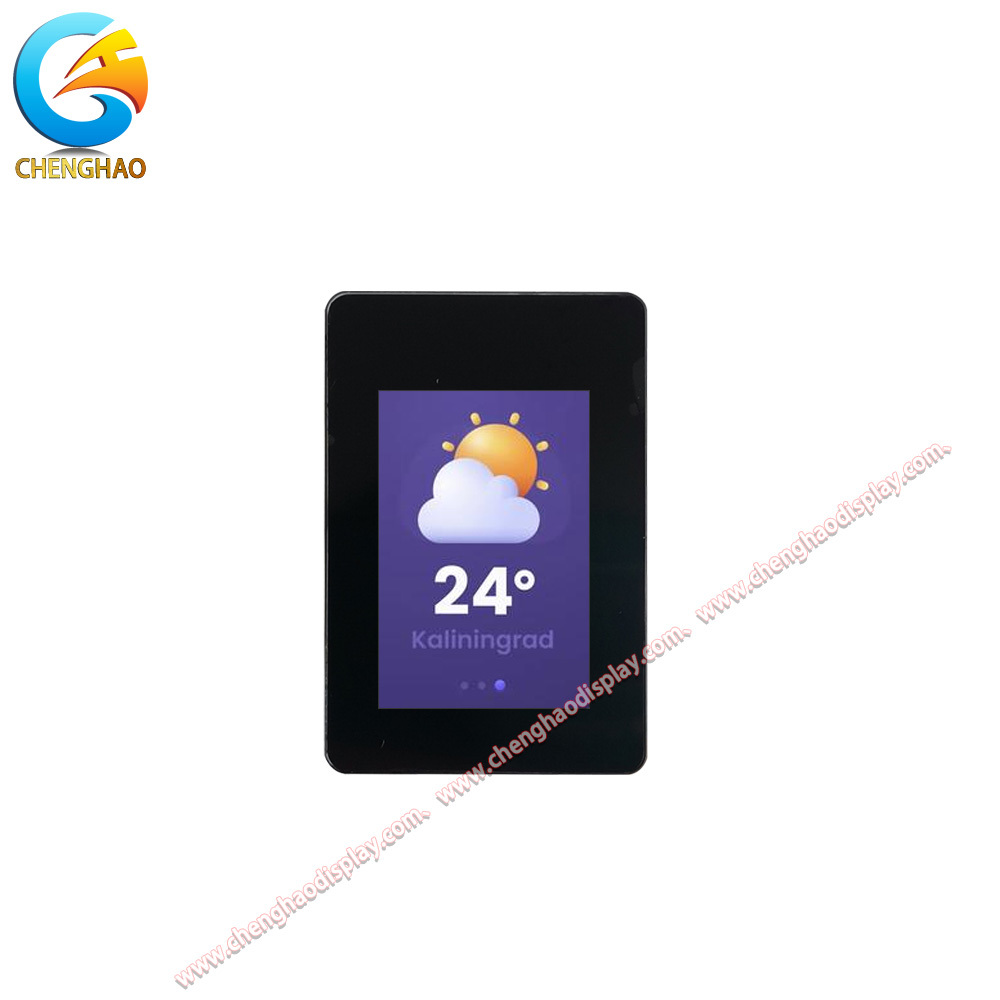

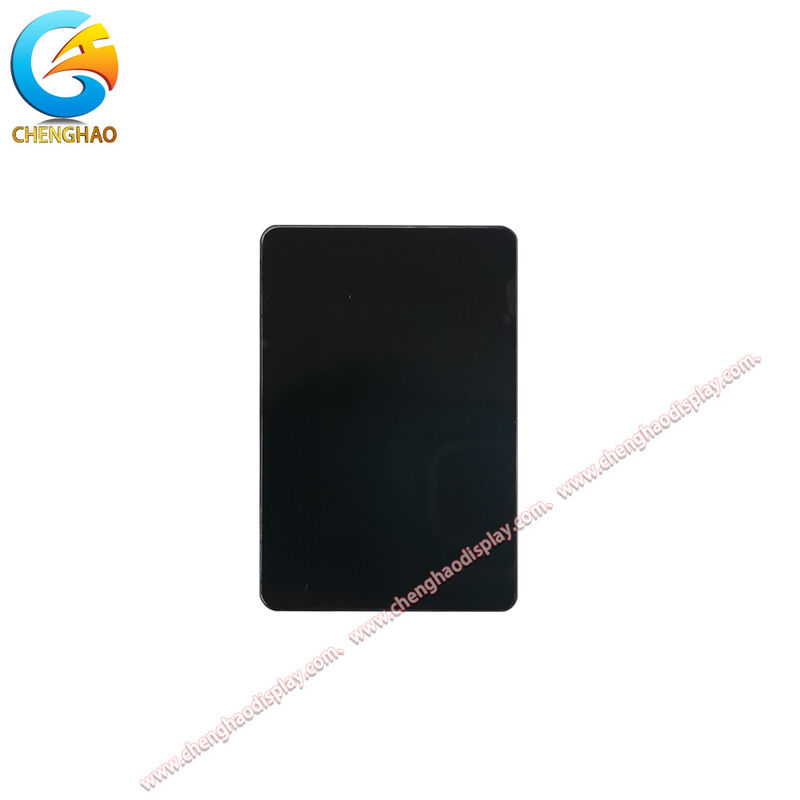

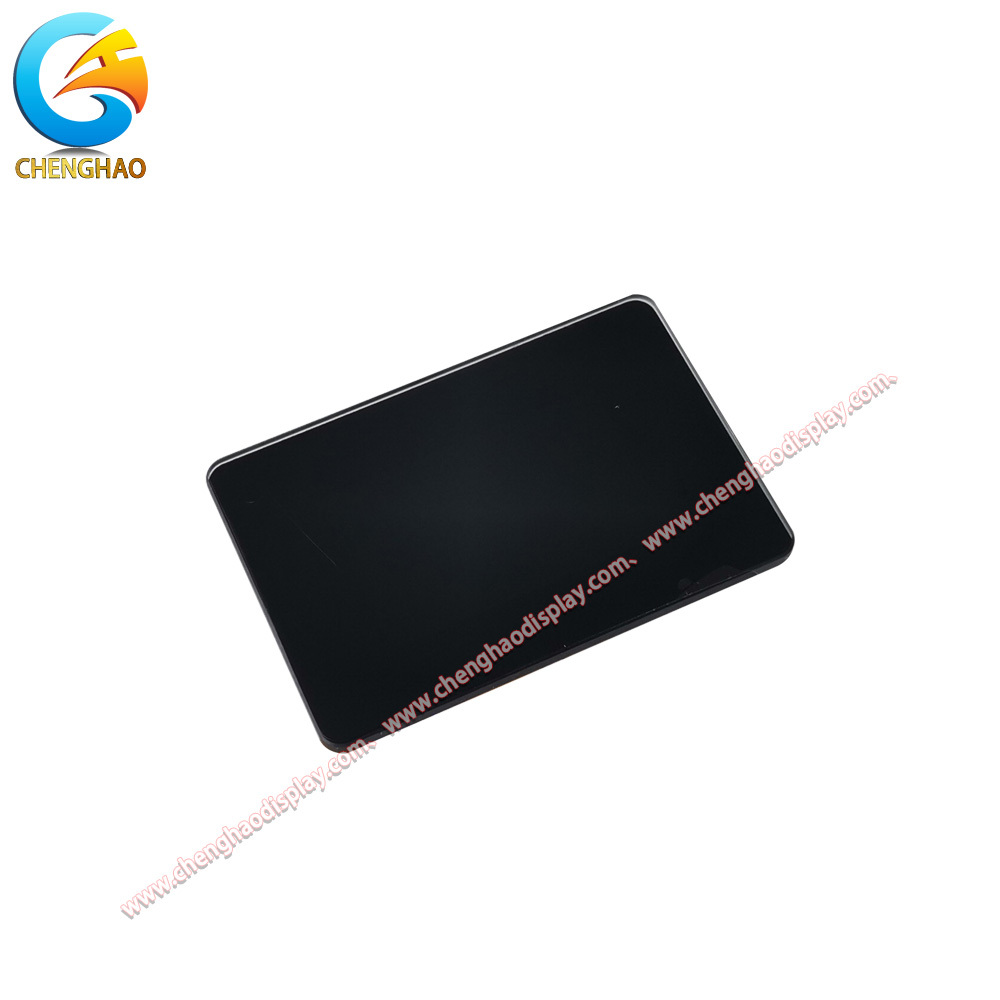

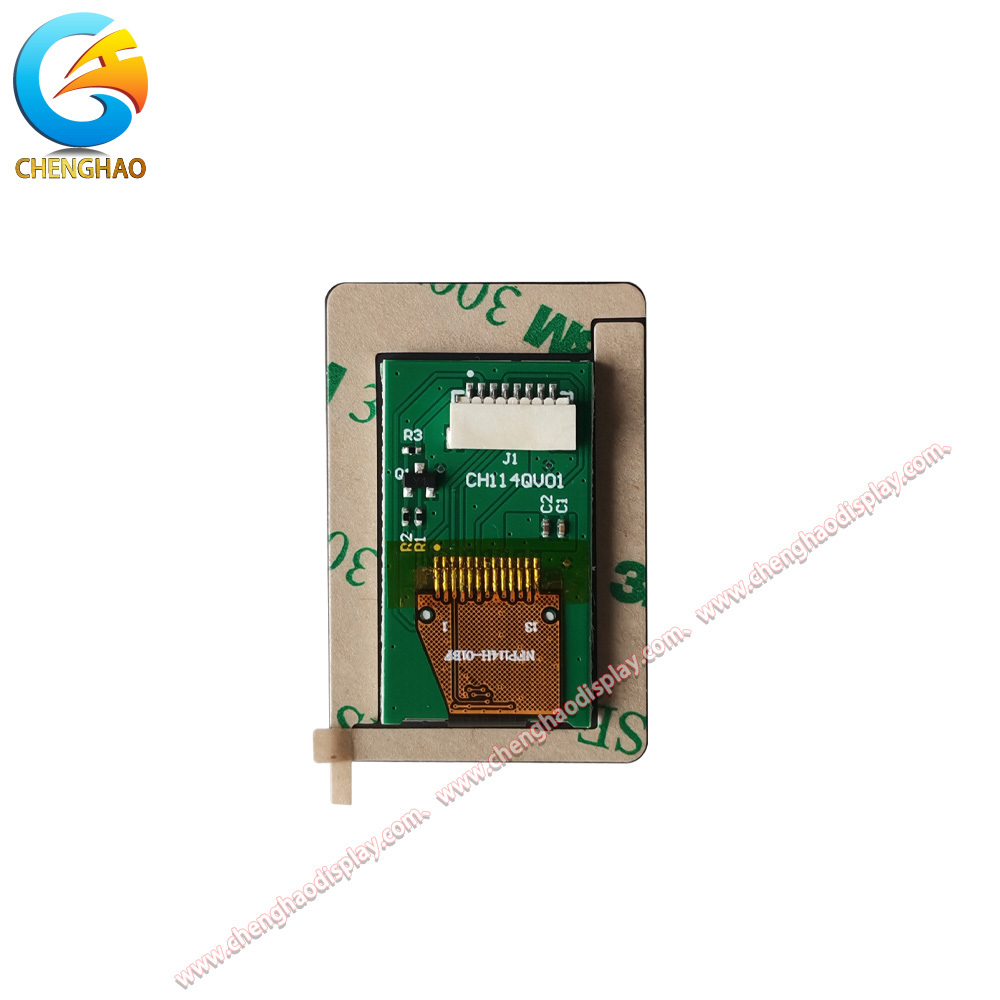

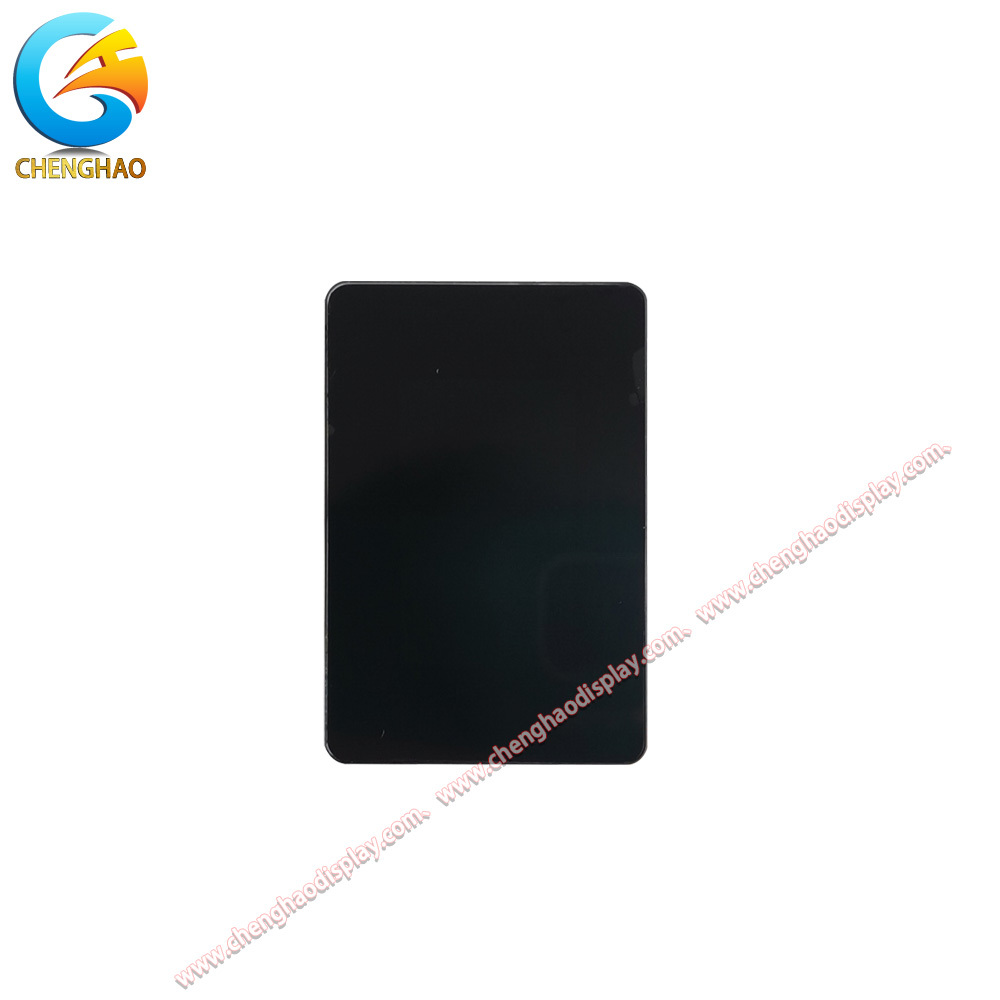

製品図

詳細な仕様

パーソナライズされた紹介

チェンハオは,TFT LCD モジュール,モノ LCD ディスプレイ,カラー OLED モジュール,モノ OLED モジュールの包括的なカスタマイズサービスを提供しています.CH114QV01A-L-PAおよび類似の小型 IPS TFT ディスプレイ,柔軟なカスタマイズオプションを用意し,様々なアプリケーションの要求を満たします.

FPC カスタマイズFPCの形,長さ,ピンの配置をPCBのレイアウトに応じてカスタマイズできます. 特定のコネクタの方向性,柔軟なルーティングのための拡張FPCの長さ,変更されたピン割り当て製品に最適なFPCソリューションを設計することができます.

インターフェースオプションこのモジュールはSPIインターフェースを搭載しているが,ChenghaoはMCU,RGB,MIPI,LVDS,eDP,HDMIを含む幅広いインターフェースタイプをサポートしている.より大きな帯域幅や異なるプロトコル互換性を必要とするアプリケーション製品ポートフォリオから代替的なインターフェースソリューションを推奨できます

照明をカスタマイズする標準的な 350 cd/m2 の明るさは,ほとんどの室内アプリケーションに適しています.屋外や高照明環境では,太陽光で読み取れるように 500 cd/m2 を超える高明るさのオプションを提供しています.逆に電源敏感なアプリケーションでは,低明るさのバリエーションを設定してバッテリーの寿命を延長することができます.

カバーガラスソリューション統合されたガラスレンズは,厚さ,形状,表面処理の観点からカスタマイズすることができます.オプションには,反射を減らすための反光 (AG) コーティング,指紋防止 (AF) トリートメント,ブランドや機能的な上層面のためのカスタムシルク印刷.

タッチ統合この特定のモジュールはタッチ機能を含まないが,Chenghaoは互換性のあるディスプレイモジュールの容量タッチ (CTP) と抵抗タッチ (RTP) の統合オプションの両方を提供している.タッチソリューションは,異なる使用ケースに合わせることができます.基本のシングルタッチから 手袋付きの高度なマルチタッチまで

適用事例

携帯試験器具コンパクトな1.14インチディスプレイは,携帯マルチメーター,ポータブルオシロコープ,フィールド測定装置に最適です.IPS全視角は,様々な位置から読み取りが表示されるように保ちますSPI インターフェースは,試験機器で一般的に使用される組み込みプロセッサとの統合を簡素化します.

産業用制御パネル工業自動化システムにおける小型HMIパネルは,このモジュールの広い温度範囲と堅牢なガラスレンズ保護の恩恵を受けます.ディスプレイは状態指標,パラメータ値,制御キャビネットのシンプルなグラフィックインターフェースPLCシステム,分散型I/Oモジュール

医療診断器具パルスオキシメーター,グルコースモニター,手持ちの診断ツールなどの携帯医療機器には,信頼性の高いコンパクトなディスプレイが必要です.350 cd/m2 の明るさにより,臨床環境での明確な可視性を保証します保護ガラスカバーは頻繁に操作や清掃に耐える.

スマートホームコントローラー壁に設置された温度調節器や スマートスイッチ,IoT制御ハブは このディスプレイを使用して 温度表示,ステータスアイコン,メニューインターフェースを表示できますSPIインターフェイスのピン数が少ないため,リソースが限られたIoTデバイスに適しています温度の高い耐久性により,様々な室内環境で信頼性の高い動作が可能です.

消費電子機器ポータブルなオーディオプレーヤー,ポータブルな健康モニタリングデバイス,そしてハンドヘルドゲームデバイスは,小さな形状とエネルギー効率の良い操作の恩恵を受けます.IPS 技術は,ユーザー インターフェースの一貫した色を再現を提供します保護ガラスは 日常使用のシナリオで製品の耐久性を延長します

よくある質問

Q1:このディスプレイモジュールに対するSPIインターフェースの利点は?A1: SPI (Serial Peripheral Interface) は,電源と地面を足して4つの信号線 (SCL,SDA,CS,DC) を必要とし,並列インターフェースと比較してピンの数を大幅に削減します.GPIO リソースが限られているマイクロコントローラに最適です.復旧速度が少し遅いため,静的またはゆっくりと更新されるユーザーインターフェースでは受け入れられます.

Q2: このモジュールは屋外でも使用できますか?A2: 350 cd/m2 の明るさで,このモジュールは,影のある屋外エリアや環境照明のある室内環境に適しています.500 cd/m2 を超えた高明るさのバージョンを推奨します広範囲の動作温度 (−20°C~+70°C) は,追加の環境制御なしで温帯気候の屋外での展開もサポートします.

Q3: ガラスレンズカバーの用途は?A3: 厚さ1.8mmのガラスレンズは,底辺のTFTパネルに機械的保護を提供し,傷や衝撃,塵の侵入から保護します.このモジュールは,ディスプレイが物理的な接触や厳しい環境にさらされる可能性があるアプリケーションに適しています.このカバーガラスにはタッチ機能が含まれていないことに注意してください.

Q4: IPS 技術はどのように視聴体験を向上させるのでしょうか?A4: IPS (In-Plane Switching) 技術は,80/80/80/80の視角で,従来のTNパネルの特徴的な色変化とコントラスト劣化を取り除く.ユーザは,ほぼあらゆる方向から一貫した色と明るさを見ることができます.複数の方向で使用されるコラボレーション環境やハンドヘルドデバイスに最適です.

Q5:このモジュールにはどのようなカスタマイズオプションがありますか?A5: チェンハオはFPCカスタマイズ (形,長さ,ピン構成),明るさバリエーション (標準から高明るさ),カバーガラスオプション (AGコーティング,AF処理,カスタムシルク印刷) を提供しています.インターフェースの代替ソリューション触覚対応のアプリケーションでは,当社の製品ポートフォリオから互換性のある電容性または抵抗性触覚型を推奨することができます.

Q6:サンプルと大量生産の典型的なリードタイムは?A6: 標準サンプルは通常7~15日以内に入手できます.大量生産の注文の場合,リード時間は量とカスタマイズ要件に依存し,一般的に4~8週間です.あなたのプロジェクト要件に基づいて特定のリードタイム推定のために私たちの販売チームと連絡してください.

Q7: 統合のために技術的なサポートが提供されていますか?A7: はい,チェンハオはドライバーコード例,初期化シーケンス,統合ガイドライン,直接エンジニアリングコンサルティングを含む包括的な技術サポートを提供しています.私たちの技術チームは,インターフェースの構成を支援することができます製品開発プロセス中のトラブルシューティングです
