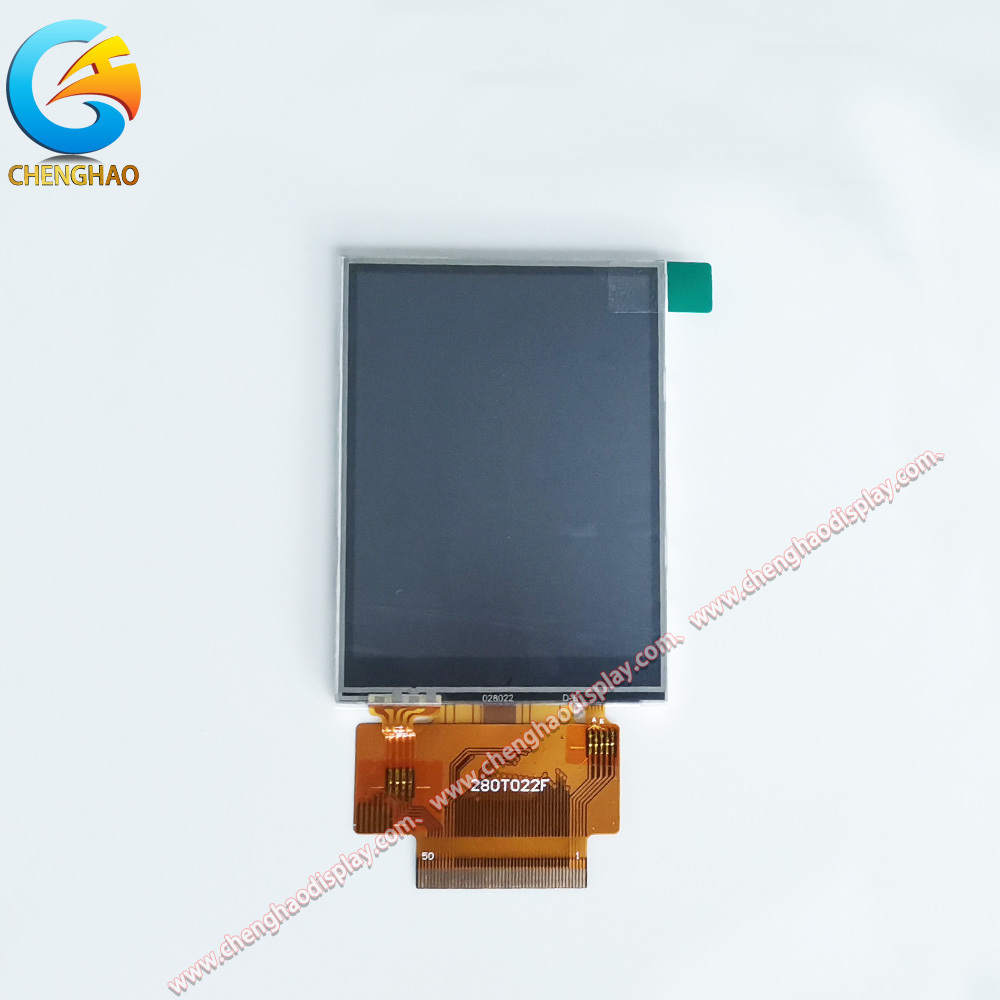

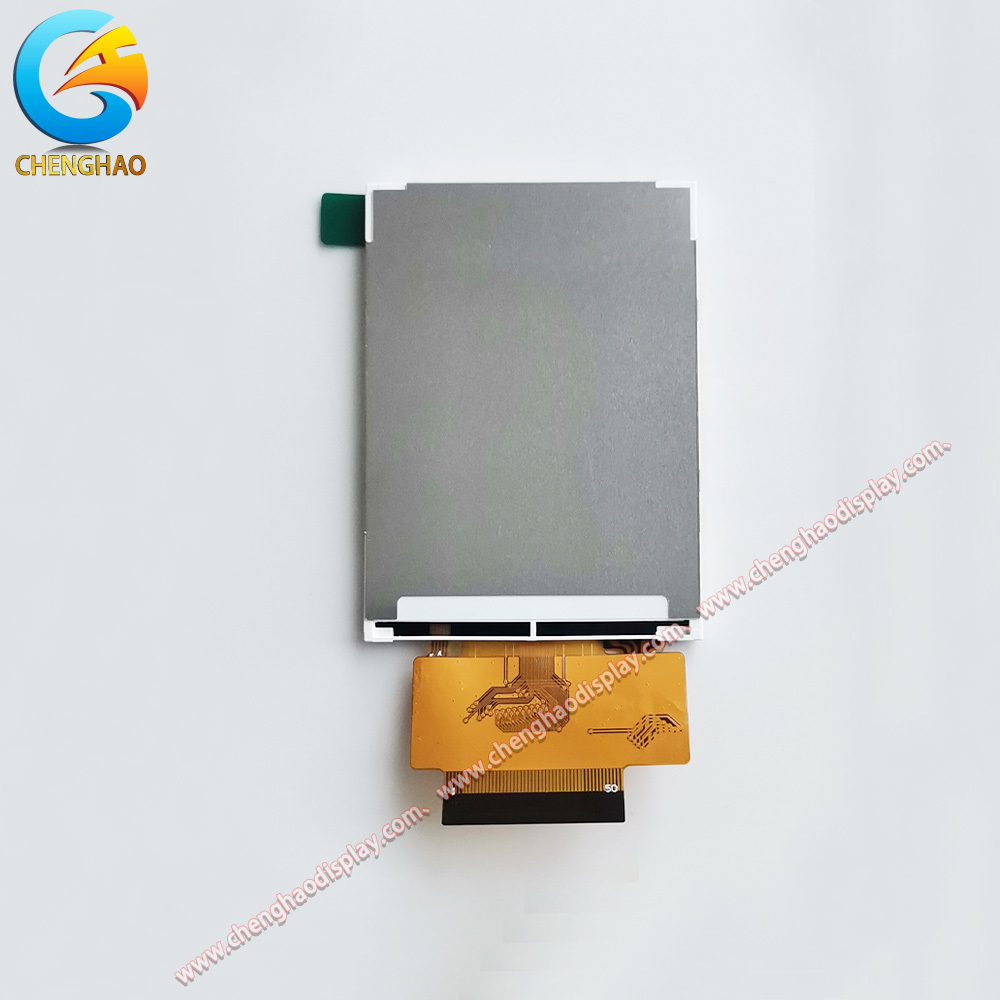

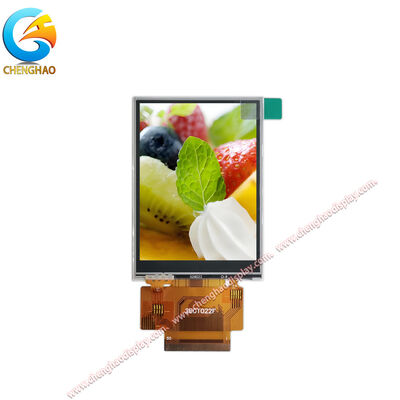

垂直2.8インチ TFT LCDディスプレイモジュール - 240*320解像度,500ニット,レジスティブタッチ

製品の説明:

CH280QV22F-Tは、Chenghao Optoelectronicが丹念に開発した高性能2.8インチ垂直タッチスクリーンTFT LCDディスプレイモジュールです。240*320ドットの解像度を誇り、65K色と800:1のコントラスト比でクリアで繊細な画像表示を実現し、多様なアプリケーションシナリオで鮮やかな色再現を保証します。IPS透過型ノーマリーブラック表示モードを採用し、80/80/80/80の全視野角を備え、あらゆる角度から一貫した高品質な視覚効果を保証します。 抵抗膜方式タッチパネルとUSBタッチインターフェースを搭載し、スムーズで応答性の高いユーザーインタラクションを可能にし、さまざまなニーズに対応するために、オプションで静電容量方式タッチまたはノータッチ構成をサポートしています。寸法に関しては、50*69.2*3.4 mmのコンパクトなモジュールサイズで、表示エリアは44.8*63.1 mm、アクティブエリアは43.2*57.6 mmであり、スペースに制約のあるデバイスへの統合に最適です。 SPI、MCU、RGBを含む複数のインターフェースとの高い互換性を提供し、柔軟で便利な接続のために50本のFPCピンが付属しています。500 cd/m²の画面輝度（300～1000 cd/m²でカスタマイズ可能）により、さまざまな照明環境で優れた性能を発揮します。-20～+70℃の動作温度範囲内で安定した動作を維持し、-30～+80℃で保管できるため、過酷な産業環境や屋外環境に適応できます。

特徴:

- 優れた視覚性能：240*320の解像度とIPS全視野技術の組み合わせにより、鮮明な画像の詳細と、80°のすべての視野角からの一貫した色表示が保証され、非IPSモジュールでよく見られる色の歪みや死角が排除されます。500 cd/m²の高輝度と800:1のコントラスト比により、屋内および屋外の照明条件下での視認性がさらに向上します。

- マルチインターフェース互換性：SPI、MCU、RGBインターフェースをサポートし、さまざまな制御システムやプロセッサとの幅広い互換性を提供します。この汎用性により、追加のインターフェース変換コンポーネントが不要になり、シングルインターフェースモジュールと比較して開発コストを削減し、統合サイクルを短縮できます。

- 柔軟なタッチオプション：USBインターフェースを備えた標準の抵抗膜方式タッチは、信頼性の高いタッチ応答を提供し、オプションの静電容量方式タッチまたはノータッチ構成により、アプリケーションシナリオ（例：家電製品の静電容量方式タッチ、産業用制御パネルのノータッチ）に基づいてカスタマイズできます。

- 幅広い温度適応性：-20～+70℃の動作温度範囲と-30～+80℃の保管温度により、寒冷な屋外エリアや高温の産業ワークショップなどの極端な環境でも安定した性能が保証され、狭い温度範囲のモジュールよりも優れています。

技術パラメータ:

カスタマイズ:

プロのTFT LCDモジュールメーカーとして、Chenghao Optoelectronicは、多様な業界やアプリケーションの独自の要件を満たすために、CH280QV22F-Tの包括的なカスタマイズサービスを提供しています。当社のカスタマイズプロセスは、厳格で効率的なワークフローに従います：初期需要のコミュニケーション→技術スキームの評価→プロトタイプの開発→サンプルテスト→量産。これにより、各カスタマイズ製品が最高の品質基準を満たしていることを保証します。

カスタマイズの範囲は、複数の重要な側面をカバーしています:

1) FPCカスタマイズ: お客様のデバイスの特定の設置および接続要件に合わせて、FPCの形状、構造、ピン番号のパーソナライズされたカスタマイズをサポートします。

2) LCDインターフェースカスタマイズ: 標準のSPI、MCU、RGBインターフェースに加えて、MIPI、LVDS、EDP、HDMIなどのシングルまたはマルチインターフェースをカスタマイズして、さまざまなプロセッサおよびシステムアーキテクチャに適応させることができます。

3) バックライト輝度カスタマイズ: アプリケーションの照明環境に基づいて、お客様は300 cd/m²から1000 cd/m²までの輝度レベルを選択できます。一部のモデルでは、極端な屋外視認性のニーズに対応するために最大2800 cd/m²までサポートしています。

4) 動作温度カスタマイズ: 高高度寒冷地や高温産業現場などの過酷な環境に合わせて、-10～+60℃および-45～+90℃の温度範囲カスタマイズを提供しています。

5) ガラスカバーカスタマイズ: これには、ガラスカバーの形状、厚さ、開口部の位置、シルクスクリーン印刷のカスタマイズが含まれ、デバイスの全体的な設計および機能要件にモジュールを完全に適合させることができます。

6) タッチ構成カスタマイズ: お客様は、アプリケーションシナリオに基づいて、静電容量方式タッチ（より感度の高いマルチタッチニーズ向け）またはノータッチ構成を選択できます。

7) 特殊機能カスタマイズ: 画面のアンチグレア処理（明るい環境での反射を軽減）や、電磁干渉防止（複雑な電磁環境での安定した動作を保証）などの追加機能も利用できます。

サポートとサービス:

Chenghao Optoelectronicは、CH280QV22F-Tディスプレイモジュールに対して、製品選択からアフターサービスまで、スムーズな顧客体験を保証するために、包括的で専門的なサポートとサービスを提供することに尽力しています。製品データシート、配線図、ドライバコードサンプルなど、詳細な技術ドキュメントを提供し、お客様の迅速な統合と開発を支援します。

当社の専門技術サポートチームは、技術的な質問に答え、ソリューションの提案を提供し、統合プロセス中のトラブルシューティングを支援するために利用できます。カスタマイズされたプロジェクトについては、需要分析からプロトタイプテストまで、プロセス全体をフォローアップする専任の技術担当者を割り当て、効果的なコミュニケーションとタイムリーな問題解決を保証します。

ロジスティクスと配送に関しては、少量サンプル注文と大量生産の両方のニーズに対応するために、柔軟な供給能力で納期厳守を保証します。また、製品品質保証、保証期間内の人為的損傷のない製品の修理および交換サービス、および顧客設備の安定した運用を保証するためのスペアパーツの長期供給など、信頼性の高いアフターサービスを提供しています。さらに、業界のトレンドと顧客からのフィードバックに基づいて、定期的な技術アップデートと製品最適化の提案を提供しています。

FAQ:

Q1: このTFT LCD静電容量式タッチスクリーンの型番は何ですか？

A1: 型番はCH280QV22F-Tで、Chenghao Optoelectronicが製造しています。

Q2: この製品には認証がありますか？

A2: はい、CE、RoHS、FCCの認証を受けています。

Q3: 購入に際して最小注文数量はありますか？

A3: いいえ、この製品には最小注文数量（MOQなし）はありません。

Q4: 製品はどのように配送用に梱包されますか？

A4: すべての製品は安全を確保するために慎重に梱包されています。小サイズはトレイ+カートン梱包を使用し、大サイズはフォームスロット+カートン梱包を使用し、お客様の特定の要件に応じて梱包を設計することもできます。

Q5: 注文後の標準的な納期はどのくらいですか？

A5: 納期は通常3〜7日です。

Q6: どのような支払い条件が受け入れられますか？

A6: TT（電信送金）およびその他の支払い方法を受け付けています。

Q7: この製品に対するChenghao Optoelectronicの供給能力はどのくらいですか？

A7: Chenghao Optoelectronicは、月に最大20,000,000個を供給できます。
