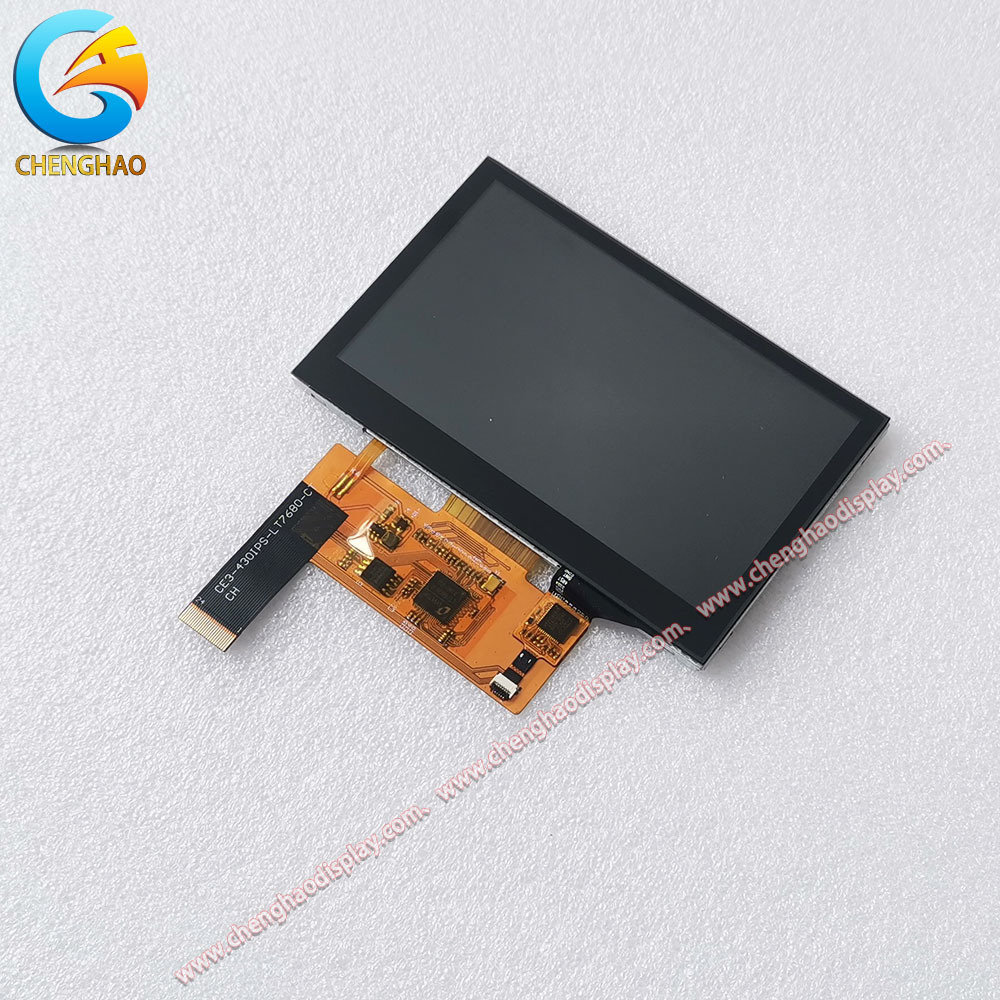

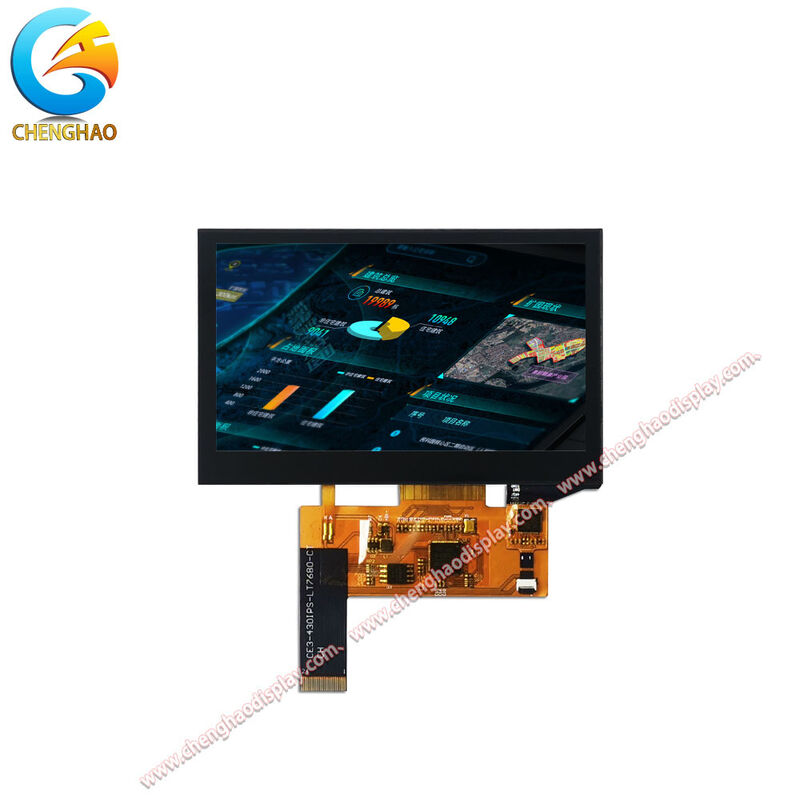

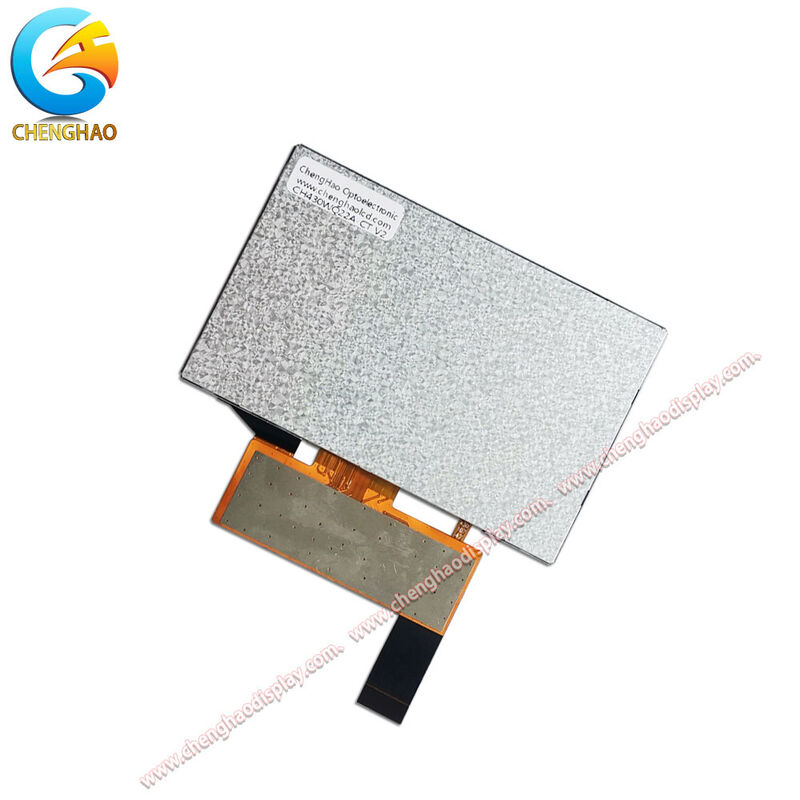

4.3インチ TFTディスプレイ モジュール 800x480 IPS Lcd 24ピン SPIディスプレイ

製品説明:

CH430WQ22A-CTは,広範囲の産業用および消費者向けに設計された容量触覚付き4.3インチのTFTLCDディスプレイモジュール. 800×480ピクセル解像度モジュールは鮮明な画像と明確なテキストを提供しますヒト・マシン・インターフェース (HMI),携帯機器,計測装置に適しています.

このモジュールは,通常黒色で伝送可能な表示モードのIPS (In-Plane Switching) パネルを使用し,80/80/80/80 (左/右/上/下) の広い視角を提供します.斜面 から 見る と も 色 と 対比 が 一致 する典型的な明るさは800 cd/m2 (300から1500 cd/m2までカスタマイズできます) で,画面は明るい環境照明の下で読み取れます.7百万色 (16M) と 800 のコントラスト比:1, 鮮やかな視覚的な違いを提供します.
		内蔵容量タッチパネルは,迅速かつ信頼性の高いタッチ応答のためにI2Cインターフェースを使用します.ディスプレイ通信では,デフォルトインターフェースはSPIです.しかし,モジュールはMCUをサポートするためにカスタマイズすることができますRGB,LVDS,HDMI,およびその他の一般的なインターフェース.柔軟な印刷回路 (FPC) は24ピンを有し,さまざまなシステム設計に簡単に統合することができます. 動作温度範囲は20 °Cから+70 °C,貯蔵温度は30 °Cから+80 °Cで,困難な環境でも信頼性の高いパフォーマンスを保証する.コンパクトなモジュールの寸法は105である.5mm × 67.2 mm × 4.75 mm,アクティブエリアは95.04 mm × 53.86 mm

CH430WQ22A-CTは,高明度のIPSディスプレイ,対応容量タッチ,柔軟なインターフェースオプションを組み合わせています.強力なパフォーマンスとカスタマイズを要求するアプリケーションにとって理想的な選択です.

特徴:

• 高明度のIPSディスプレイ標準的な明るさは800 cd/m2 (最大1500 cd/m2まで調整可能) で,このモジュールは屋外での読み取りが優れています.IPS 技術は,一貫した色彩と 80°/80°/80°/80° の広い視角を提供します内容が色転換なしにほぼあらゆる方向から見えるようにします

• I2C インターフェースの容量触覚統合された容量式タッチパネルにより,スムーズで多タッチ操作が可能です.I2C通信は,レジスティブタッチソリューションと比較して,統合を簡素化し,必要なGPIOの数を減らす;

• 柔軟なインターフェースオプションデフォルトのディスプレイインターフェースはSPIですが,モジュールはMCU,RGB,LVDS,HDMI,その他の標準インターフェースをサポートするために調整できます.この適応性は,設計者がモジュールを様々なホストプロセッサとシステムアーキテクチャとマッチできるようにします.;

• コンパクト で 頑丈 な 機械 設計このモジュールは 105.5 mm × 67.2 mm × 4.75 mm の大きさで,スペースが限られているアプリケーションに適しています.動作温度範囲 (~20 °C~+70 °C) と貯蔵範囲 (~30 °C~+80 °C) は,産業環境や自動車環境での信頼性の高い性能を保証します;

• 幅広いカスタマイズ可能性標準仕様を超えて,顧客はFPC形状/ピン数を変更し,代替タッチ技術 (抵抗性またはタッチなし) を選択し,明るさを調整し,動作温度を拡張することができます.発光防止剤を加えるCH430WQ22A-CTは,カスタマイズされたプロジェクトのための汎用的なプラットフォームになります.

技術パラメータ:

カスタマイズ:

プロのTFTLCDモジュールメーカーとして,チェンハオオプトエレクトロニックは,特定のアプリケーション要件を満たすためにCH430WQ22A-CTの幅広いカスタマイズオプションを提供しています.パーソナライゼーションプロセスは,通常,次のステップを含みます.:

(1) 要件分析 弊社のエンジニアリングチームは,アプリケーション環境,インターフェースの好み,機械的制約,およびパフォーマンス目標を理解するために顧客と協力します.

(2) FPCカスタマイズ 柔軟な印刷回路は形,構造,ピン数 (デフォルトは24ピン) で調整できます.顧客のPCBレイアウトと最適なルーティングと互換性を保証.

(3) ディスプレイインターフェース選択 標準モジュールはSPIインターフェースを使用していますが,設計をMCU,RGB,LVDS,MIPI,EDP,HDMI,または複数のインターフェースの組み合わせをサポートするために調整することができます.この柔軟性により,モジュールは追加のコンバーターなしでホストシステムに直接接続できます..

(4) 照明調整 標準照明は800 cd/m2ですが,300 cd/m2から1500 cd/m2 (特定のモデルでは最大2800 cd/m2) の照明を持つモジュールを提供できます.これは,屋外や高環境照明の用途では極めて重要です.

(5) 動作温度拡張 標準動作範囲は20 °Cから+70 °Cです.カスタムバージョンは10 °Cから+60 °Cに設計され,または45 °Cから+90 °Cに拡張され,自動車用に使用できます.産業用屋外での使用

(6) ガラスカバーのカスタマイズ 蓋ガラスの形,厚さ,カットアウト (ボタン,カメラなど用),シルクスクリーン印刷,表面処理 (反光,指紋防止).

(7) タッチパネルオプション モジュールは,容量的なタッチパネル (I2Cインターフェース) を搭載しています.コストとアプリケーションのニーズに応じて,顧客は抵抗性タッチを選択するか,タッチのないバージョンを選択することができます.

(8) 光学強化 反射を減らすために反光 (AG) コーティングが適用できます.電気磁気干渉 (EMI) 遮蔽が加えられ,騒音のある環境で信号の整合性を改善できます.

(9) プロトタイプと検証 パーソナライゼーション仕様が完了したら,試し承認のためにプロトタイプを製造します. お客様の確認後,大量生産を開始します.

このカスタマイズ機能を利用することで,CH430WQ22A-CTは顧客の製品デザインに完璧に適合するカスタマイズされたソリューションに変えることができます.

サポートとサービス

チェンガオオプトエレクトロニックは,CH430WQ22A-CTディスプレイモジュールの成功の統合と長期的信頼性を確保するために,包括的な技術サポートと販売後のサービスを提供しています.

技術支援
販売前コンサルティング アプリケーションエンジニアは,顧客がプロジェクト要件に基づいて適切なインターフェース,明るさ,温度範囲,機械構成を選択するのを支援します.
統合ガイド 詳細なデータシート,ピンアウト図,インターフェイスタイムリング仕様,一般的なプラットフォーム (Arduino,Raspberry Pi,STM32) のサンプルコードを提供しています.
カスタマイズされたバージョンでは,仕様定義からプロトタイプ検証まで,開発サイクル全体を通して顧客と協力します.

品質保証
各モジュールは,ディスプレイの均一性,触覚感,電気性能,環境耐久性について厳格なテストを受けます.
業界標準の保証 (通常12~24ヶ月) を提供し,高信頼性のアプリケーションに延長保証オプションを提供することができます.

ロジスティックとサプライチェーン
小批量から大量生産までの柔軟な注文量
適切な抗静的・衝撃防止の包装で 世界中に送ります
定時配達のための在庫管理プログラム

販売後サービス
オーダー追跡,技術的な問い合わせ,交換の要求のための専用の顧客サービスチーム
保証対象のモジュールの故障分析と修理サービス
顧客からのフィードバックに基づいて 継続的な製品改善

これらのサポートサービスを提供することで CH430WQ22A-CTを単なるディスプレイ部品ではなく 製品開発と導入を加速させる 完全にサポートされたソリューションにすることを目指しています

FAQ:

Q1: チェンハオ光電子CH430WQ22A-CT液晶ディスプレイモジュールはどのような認証を持っていますか?

A1:CH430WQ22A-CT LCDディスプレイモジュールは,CE,RoHS,FCCで認証されており,国際安全および環境基準の遵守を保証します.

Q2:CH430WQ22A-CT LCDディスプレイモジュールの最小注文量は?

A2: この商品の最小注文量は100枚です.

Q3:CH430WQ22A-CT LCD ディスプレイ モジュールは,出荷のためにどのようにパッケージ化されていますか?

A3: 輸送中の安全性を確保するために,すべての製品は安全に梱包されています.小型の製品は,トレイプラス紙箱を使用して梱包されます.大型の場合は,泡スロットプラス紙箱を使用します.顧客の要求に応じてパッケージングもカスタマイズできます.

Q4:CH430WQ22A-CT LCDディスプレイモジュールの注文の典型的な配送時間は?

A4: 配達時間は通常,注文の確認後3~7日です.

Q5:CH430WQ22A-CT LCDディスプレイモジュールの購入にはどのような支払い条件が認められますか?

A5: 受付される決済条件には,TT (電信送金) と合意された他の方法が含まれます.
