4.3インチ IPS TFT LCDディスプレイ 800×480解像度 静電容量式タッチスクリーン SPIインターフェース

製品説明:

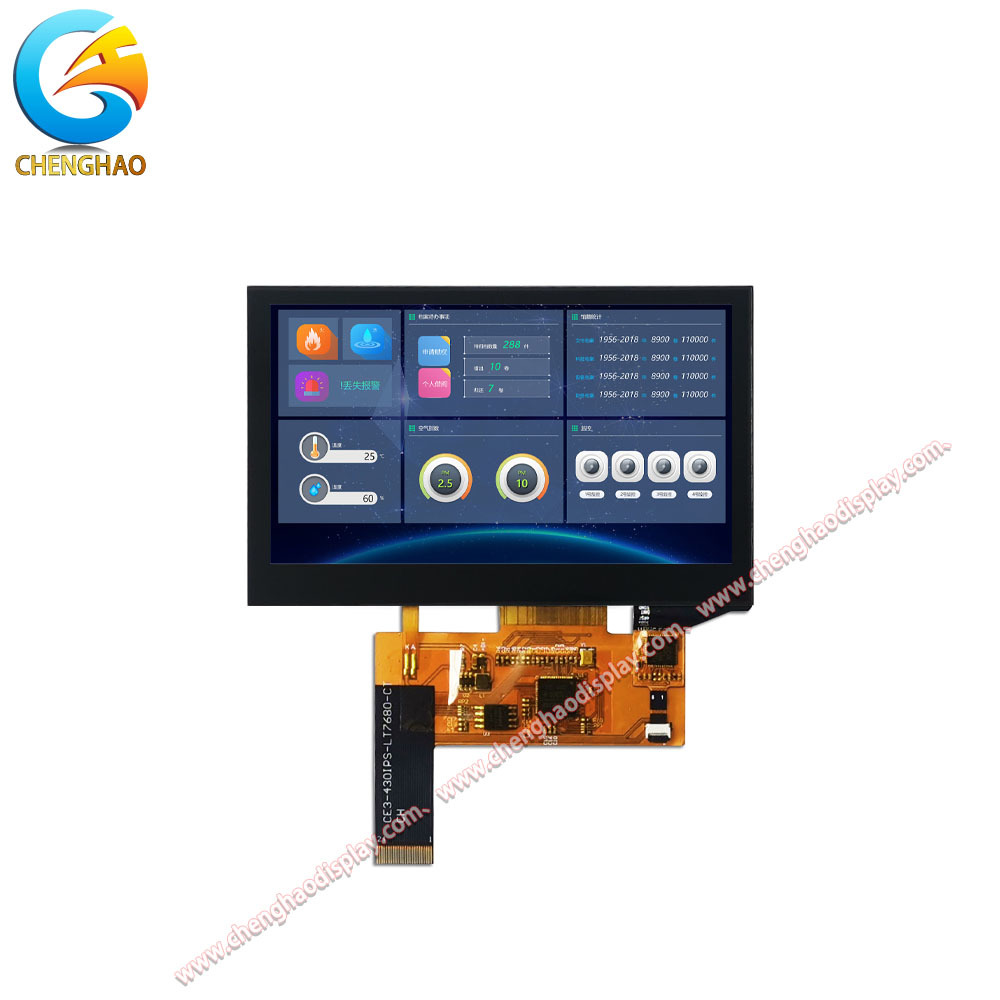

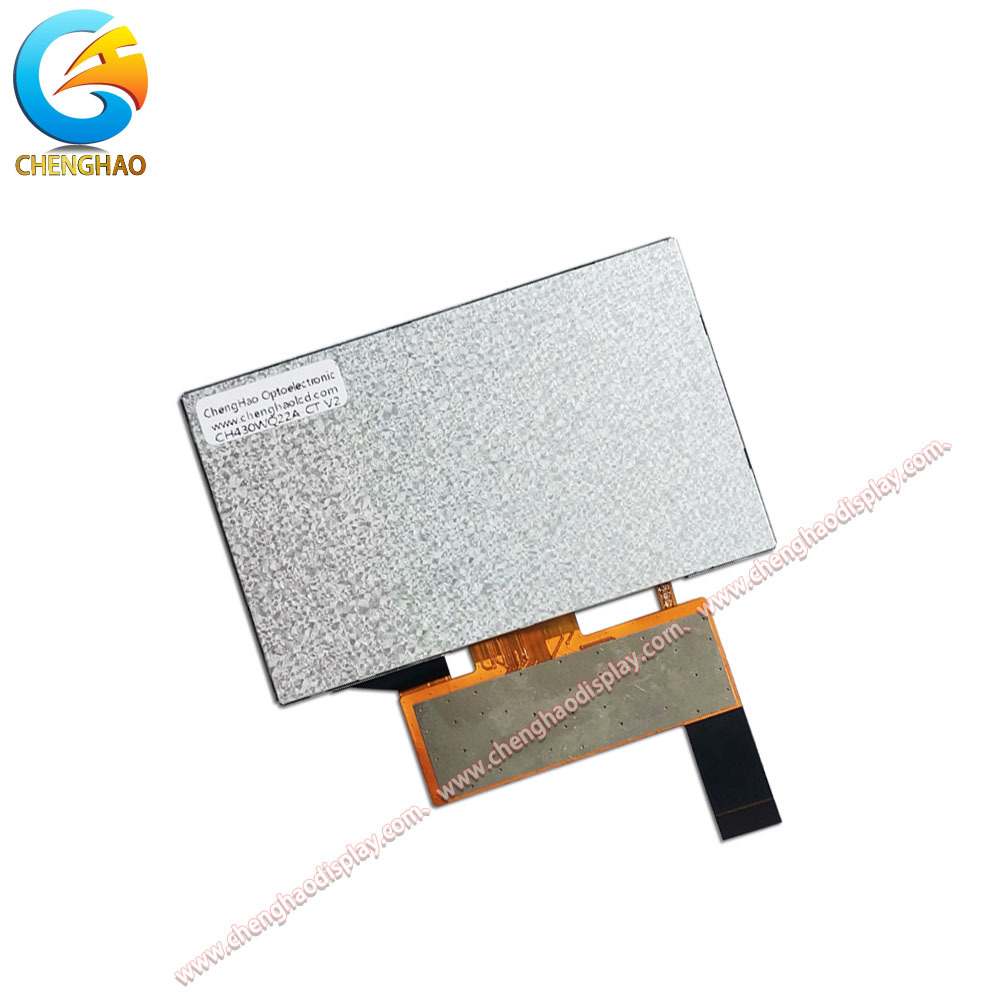

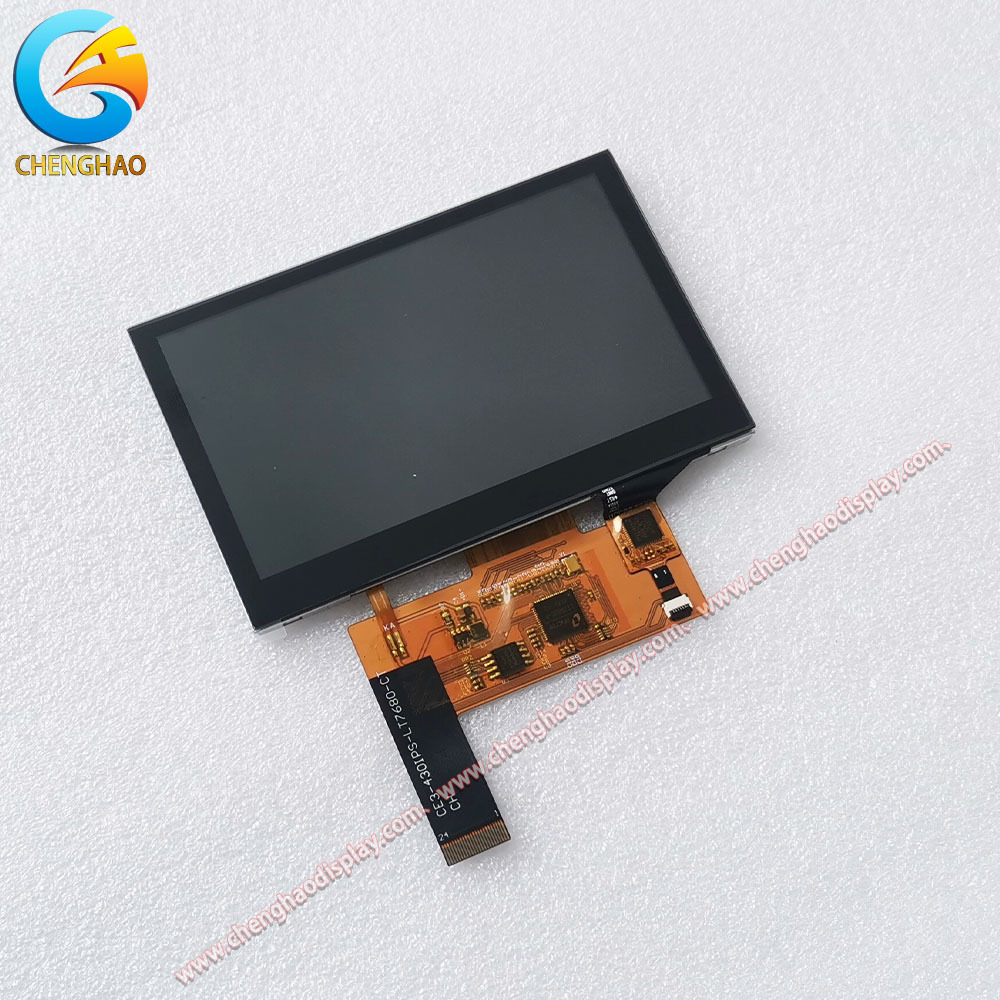

CH430WQ22A-CTは、800×480解像度と静電容量式タッチパネルを搭載した高性能4.3インチランドスケープTFT LCDディスプレイモジュールです。IPSテクノロジーを採用し、鮮やかな1670万色、全方向80°の広視野角、800 cd/m²の高輝度を実現しています。要求の厳しい環境向けには、最大1500 cd/m²までカスタマイズ可能です。モジュールのサイズは105.5×67.2×4.75 mmで、有効表示エリアは95.04×53.86 mmであり、コンパクトでありながら高精細なアプリケーションに最適です。SPI、MCU、RGB、LVDS、HDMIなど、複数のインターフェースオプションをサポートしており、静電容量式タッチ機能はI²Cを介して動作します。信頼性を考慮して設計されており、-20℃～+70℃の温度範囲でシームレスに動作し、-30℃～+80℃の温度範囲で保管できます。この多用途ディスプレイは、産業用HMI、医療機器、自動車システム、スマートリテール端末に適しています。

特徴:

• 高精細＆広視野角: 4.3インチIPSパネルの800×480解像度により、あらゆる角度（80/80/80/80）から鮮明な画像と一貫した色を保証します。

• 高輝度＆適応型バックライト: 標準800 cd/m²の輝度で、屋外や高周囲光での使用向けに1500 cd/m²まで拡張可能。

• 柔軟なインターフェースサポート: SPIが付属していますが、システムのニーズに応じてMCU、RGB、LVDS、MIPI、eDP、またはHDMIに設定できます。

• 堅牢な環境耐性: -20℃～+70℃で確実に動作し、保管範囲は-30℃～+80℃まで。

• 統合された静電容量式タッチ: 応答性の高いI²CベースのCTPは、ディスプレイ品質を損なうことなくユーザーインタラクションを強化します。

技術的パラメータ:

画面サイズ	4.3インチ
視野角	80/80/80/80
動作温度	-20～+70℃
コントラスト	800
画面輝度	800 Cd/m²
タッチインターフェース	IIC
モジュールタイプ	4.3" TFT+CTP
色	16M
保管温度	-30～+80℃
表示モード	IPS / 透過型 / ノーマリーブラック

カスタマイズ:

Chenghao Optoelectronicは、多様なアプリケーション要件を満たすために、CH430WQ22A-CTの広範なカスタマイズを提供しています。クライアントは、PCB設計に合わせてFPCレイアウト（ピン数、形状、ルーティングを含む）を調整できます。インターフェースの柔軟性により、SPI、RGB、LVDS、HDMIなどの単一または複数の信号規格を1つのモジュール内に統合できます。バックライトの輝度は300～1500 cd/m²（またはリクエストに応じてそれ以上）に調整でき、照明条件に関わらず最適な視認性を確保します。極端な環境向けには、動作温度範囲を-45℃～+90℃に拡張できます。その他のカスタマイズには、アンチグレア表面処理、EMIシールド、カスタムカットアウトまたはシルクスクリーニングを備えた強化ガラスカバー、およびオプションの抵抗膜タッチまたはノータッチ構成が含まれます。各変更は、光学および機械的完全性を維持するために厳格な検証を受けます。

サポートとサービス:

Chenghao Optoelectronicsは、評価から量産まで、CH430WQ22A-CTの技術サポートをエンドツーエンドで提供しています。お客様は、データシート、タイミング図、リファレンス回路図など、完全な技術ドキュメントを受け取ります。当社のエンジニアリングチームは、ドライバの統合、タッチキャリブレーション、インターフェース設定を迅速に支援できます。また、プロトタイピング用のサンプルを提供し、リクエストに応じて互換性テストを実施できます。アフターサービスには、13ヶ月の製品保証と、お客様の製品発売を加速するためのリモートオンライン技術支援が含まれます。ISO認証取得済みの生産ラインと効率的なグローバルロジスティクスシステムを活用し、Chenghaoは、世界中の産業および商業のお客様に安定した供給と長期的な供給保証を提供します。

FAQ:

Q1: このLCDディスプレイモジュールの型番は何ですか？

A1: このLCDディスプレイモジュールの型番はCH430WQ22A-CTです。

Q2: Chenghao Optoelectronic LCDディスプレイモジュールはどのような認証を取得していますか？

A2: この製品は、CE、RoHS、およびFCC認証を取得しています。

Q3: CH430WQ22A-CT LCDディスプレイモジュールの最小注文数量は？

A3: このLCDディスプレイモジュールの最小注文数量は100個です。

Q4: LCDディスプレイモジュールは、出荷のためにどのように梱包されますか？

A4: すべての製品は、出荷中の安全を確保するためにしっかりと梱包されています。小型製品はトレイとカートンパッケージを使用し、大型製品はフォームスロットとカートンパッケージを使用します。お客様の要件に応じて、カスタムパッケージも設計できます。

Q5: CH430WQ22A-CTモデルの注文の一般的な納期は？

A5: 通常の納期は3～7日です。

Q6: このLCDディスプレイモジュールの購入にどのような支払い条件が受け入れられますか？

A6: 支払い条件には、TT（電信送金）またはその他の相互に合意された方法が含まれます。

Q7: Chenghao Optoelectronic LCDディスプレイモジュールの月間供給能力は？

A7: 供給能力は、月に最大50,000,000個です。
