4.3インチ産業用TFT液晶ディスプレイモジュール 800×480 解像度 80度 視角

製品説明:

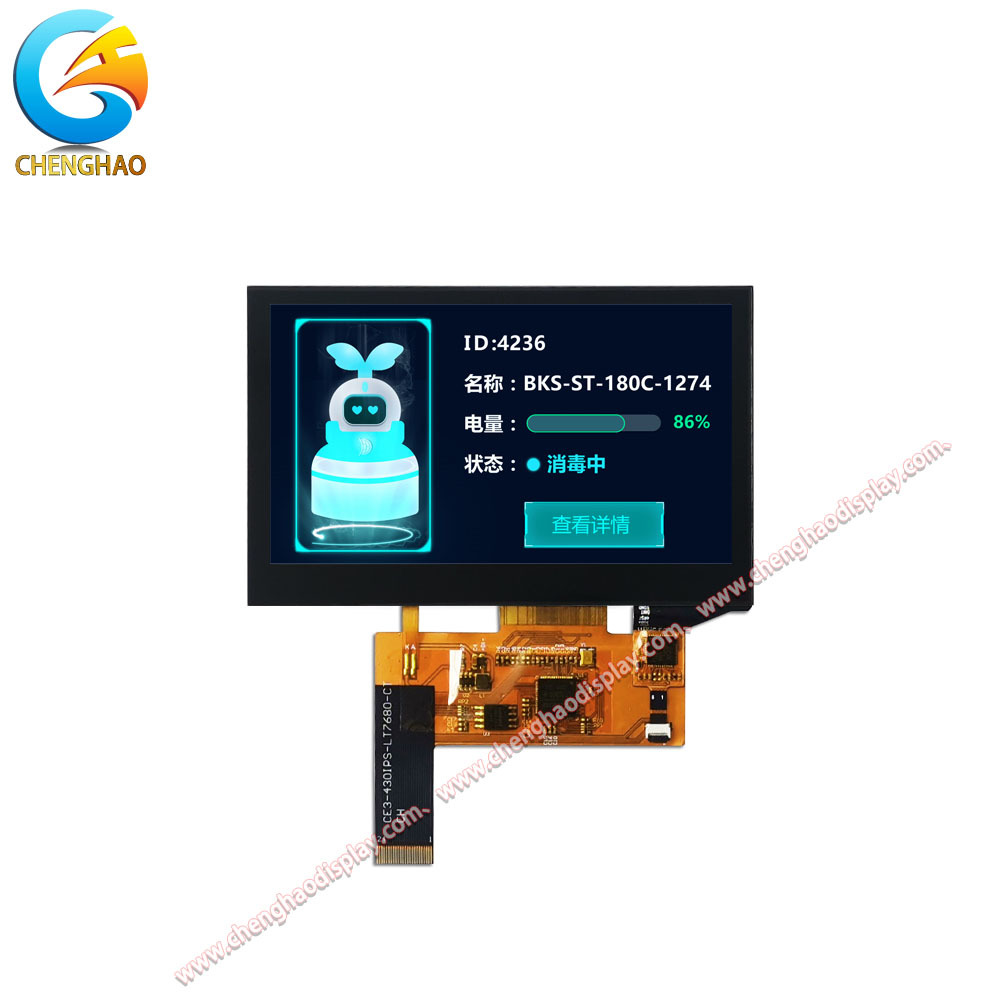

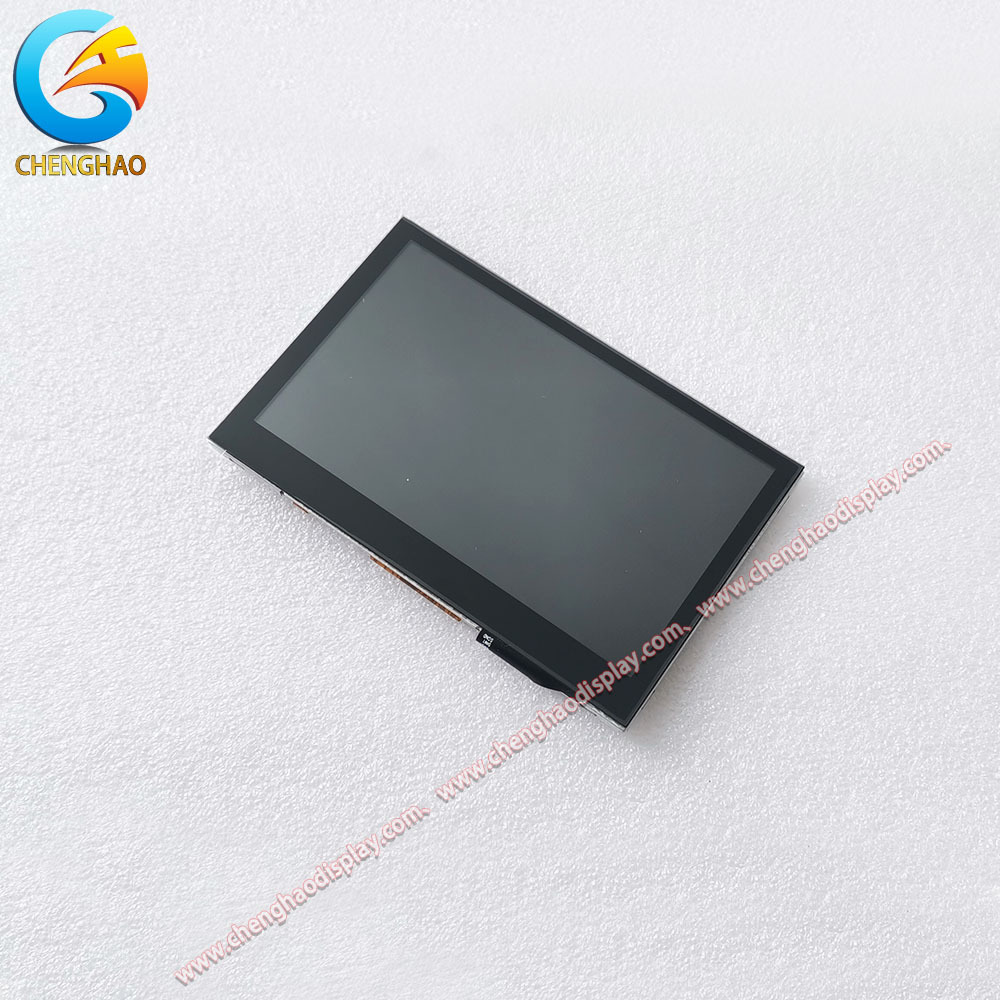

CH430WQ22A-CTは、静電容量式タッチ機能を統合した高性能4.3インチランドスケープTFT LCDディスプレイモジュールで、産業用およびプロフェッショナルなアプリケーション向けに設計されています。鮮明な800x480解像度を誇り、800:1のコントラスト比と800 cd/m²の高輝度（300～1500 cd/m²のカスタマイズをサポート）で、鮮やかな16Mカラーのビジュアルを提供します。IPS透過型ノーマリーブラック技術を採用し、80/80/80/80の全角度視野角を提供し、あらゆる方向からの鮮明な視認性を保証します。

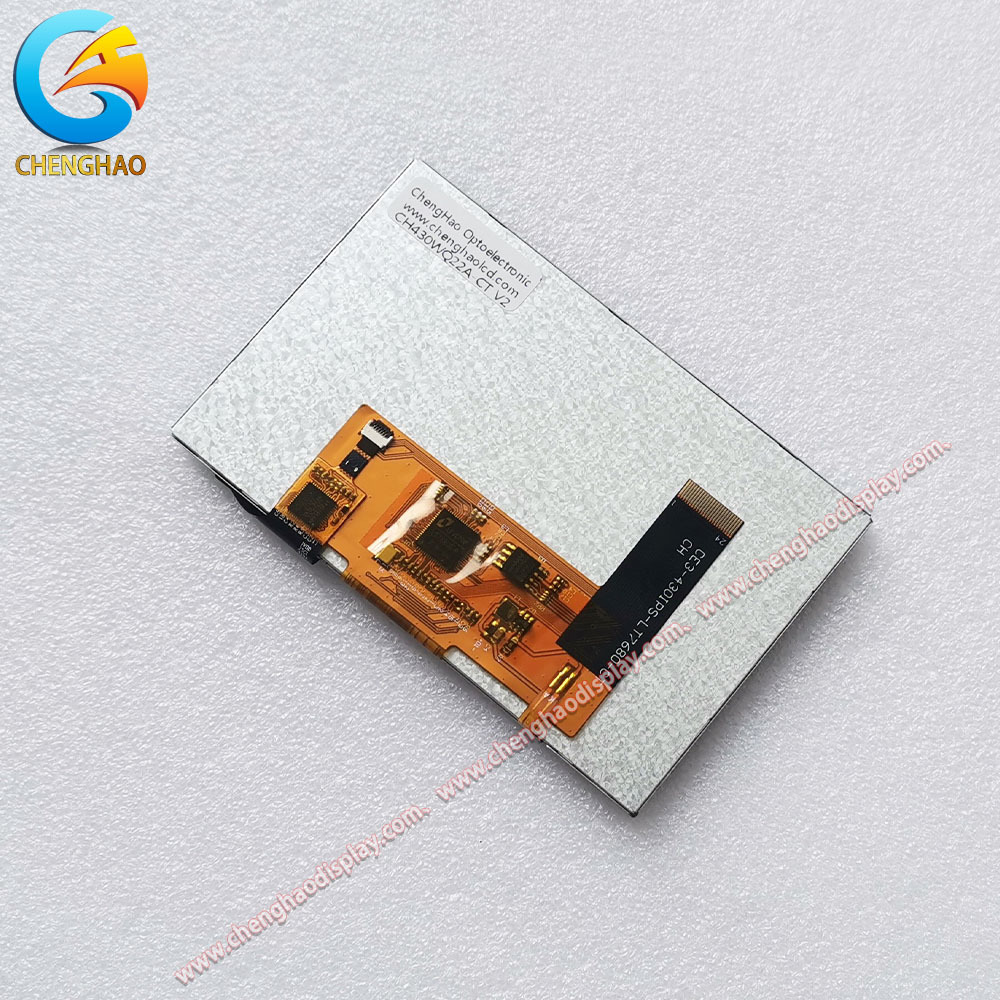

		このモジュールは24ピンFPCインターフェースを備え、MCU、RGB、LVDS、HDMIなどのカスタマイズ可能なオプションとともに、標準でSPIをサポートしています。コンパクトな寸法（105.567.24.75 mm）で、アクティブエリアは95.04*53.86 mmであり、スペースに制約のあるデバイスに最適です。IICインターフェース静電容量式タッチ（抵抗膜式または非タッチオプション）を搭載し、-20～+70℃の温度範囲で安定して動作し、保管温度は-30～+80℃に達し、過酷な産業環境に適しています。

特徴:

• 超広視野角IPSパネル
  IPS透過型ノーマリーブラックディスプレイは、4方向すべてで均一な80°の視野角を提供し、色の歪みをなくし、共同作業を行う産業オペレーションで一貫した視認性を確保します。

• 高輝度とカスタマイズ可能な輝度
  800 cd/m²の標準輝度と300～1500 cd/m²のカスタマイズ範囲により、このモジュールは強い周囲光下でも鮮明な視認性を維持し、屋外や高グレアの産業現場に最適です。

• 柔軟なインターフェース互換性
  SPIをデフォルトでサポートし、MCU、RGB、LVDS、HDMIなどの拡張オプションも利用できます。24ピンFPC設計により、多様な産業制御システムで安定した信号伝送が保証されます。

• 幅広い温度許容範囲
  -20℃～70℃の動作温度と-30℃～80℃の保管温度により、屋外監視や産業用自動化機器などの過酷な環境でも信頼性の高い性能を発揮します。

• 正確な応答を備えたデュアルタッチオプション
  静電容量式タッチ（IICインターフェース）を標準装備し、抵抗膜式タッチまたは非タッチの代替品も利用可能で、工場での手袋タッチシナリオなど、さまざまな操作ニーズに対応します。

技術パラメータ:

カスタマイズ:

オーダーメイドの産業用ディスプレイモジュールとして、CH430WQ22A-CTは、多様な顧客の要件を満たすための包括的なカスタマイズサービスを提供しており、次の主要なオプションがあります:

第一に、FPCのカスタマイズ：お客様のデバイスの特定の設置スペースと接続ニーズに合わせて、FPCの形状、構造、ピン数のパーソナライズされた設計をサポートします。

第二に、インターフェースのカスタマイズ：標準のSPIインターフェースに加えて、MCU、RGB、MIPI、LVDS、EDP、HDMIなど、複数のインターフェースのワンストップカスタマイズを提供し、お客様の制御システムとのシームレスな統合を保証します。

第三に、バックライト輝度調整：デフォルトの800 cd/m²の輝度は300～1500 cd/m²の範囲内で調整でき、一部のモデルでは超高輝度シナリオ向けに最大2800 cd/m²に達することができます。

第四に、温度範囲の拡張：-10～+60℃から-45～+90℃までのカスタマイズされた動作温度範囲を提供し、特別な産業環境における極度の寒さや熱に耐えることができます。

第五に、ガラスカバーのパーソナライズ：お客様のデバイスの構造的およびブランディングのニーズに応じて、ガラスカバーの形状、厚さ、開口部の位置、シルクスクリーン印刷をカスタマイズします。

第六に、タッチソリューションの選択：アプリケーションシナリオに基づいて、静電容量式タッチ、抵抗膜式タッチ、または非タッチバージョンを選択します。

さらに、過酷な作業条件へのモジュールの適応性を高めるために、アンチグレアコーティングと電磁干渉（EMI）対策を提供しています。

サポートとサービス:

Chenghao Optoelectronicは、CH430WQ22A-CTディスプレイモジュールのエンドツーエンドのサポートとサービスを提供し、お客様のスムーズな統合体験を保証することに尽力しています。

第一に、技術コンサルティング：当社の専門エンジニアリングチームは、モジュールの選択ガイダンス、インターフェース互換性分析、カスタマイズソリューション設計など、無料のプリセールスコンサルティングを提供し、お客様の製品マッチングを最適化するお手伝いをします。

第二に、サンプル提供：テスト用の無料または低コストのサンプルを提供し、大量注文の前に、お客様の実際のデバイスでモジュールの性能、互換性、耐久性を検証できます。

第三に、カスタマイズサポート：お客様のカスタマイズリクエストに対応するため、設計図面の確認からプロトタイプの製造とテストまで、専任のプロジェクトマネージャーを割り当て、すべてのカスタマイズされたパラメータがお客様の仕様を満たしていることを確認します。

第四に、品質保証：すべてのモジュールは、納品前に厳格なエージングテスト、温度サイクルテスト、信頼性テストを受けています。包括的な品質保証とタイムリーなアフターサービスを提供します。

第五に、ドキュメントサポート：お客様の製品統合とデバッグプロセスを容易にするために、詳細なデータシート、ユーザーマニュアル、インターフェース定義ドキュメント、およびドライバ開発ガイドを提供します。

FAQ:

Q1: CH430WQ22A-CTのネイティブ解像度は何ですか？

A: ランドスケープ方向で800×480ピクセル（WVGA）のネイティブ解像度を持っています。

Q2: タッチパネルなしでこのディスプレイを使用できますか？

A: はい、タッチパネルはオプションです。静電容量式タッチ、抵抗膜式タッチ、またはタッチなしで注文できます。

Q3: このモジュールは、すぐに使用できる状態でどのようなインターフェースをサポートしていますか？

A: 標準バージョンはSPIを使用しますが、MCU、RGB、LVDS、MIPI、eDP、またはHDMIをサポートするようにカスタマイズできます。

Q4: このディスプレイは屋外での使用に適していますか？

A: 最大1500 cd/m²（カスタマイズ可能）の輝度により、明るい環境、特にアンチグレアオプションを使用した場合に良好に機能します。

Q5: 動作温度範囲は？

A: 標準範囲は-20℃～+70℃です。ご要望に応じて、-45℃まで、+90℃までの拡張範囲も利用できます。
