24ピン タッチスクリーンディスプレイモジュール 4.3インチ IPS TFT LCD 広温度対応

製品の説明:

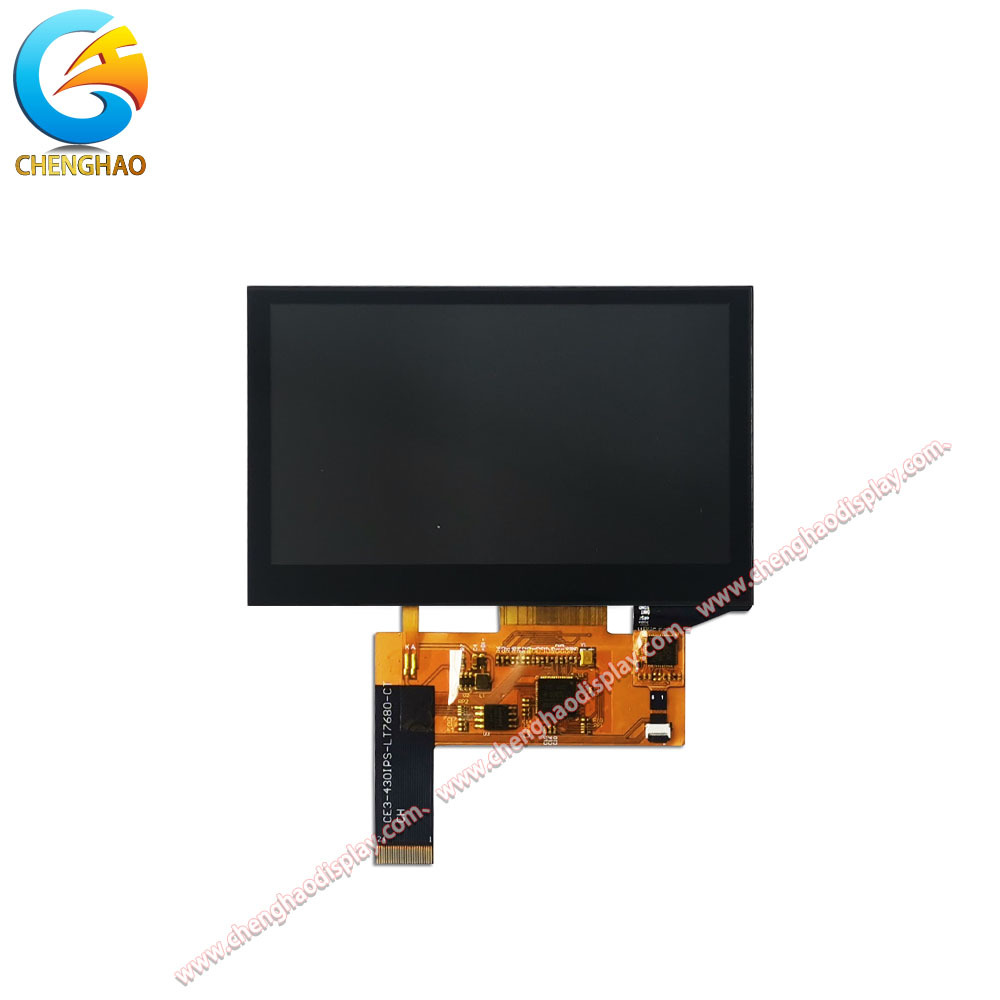

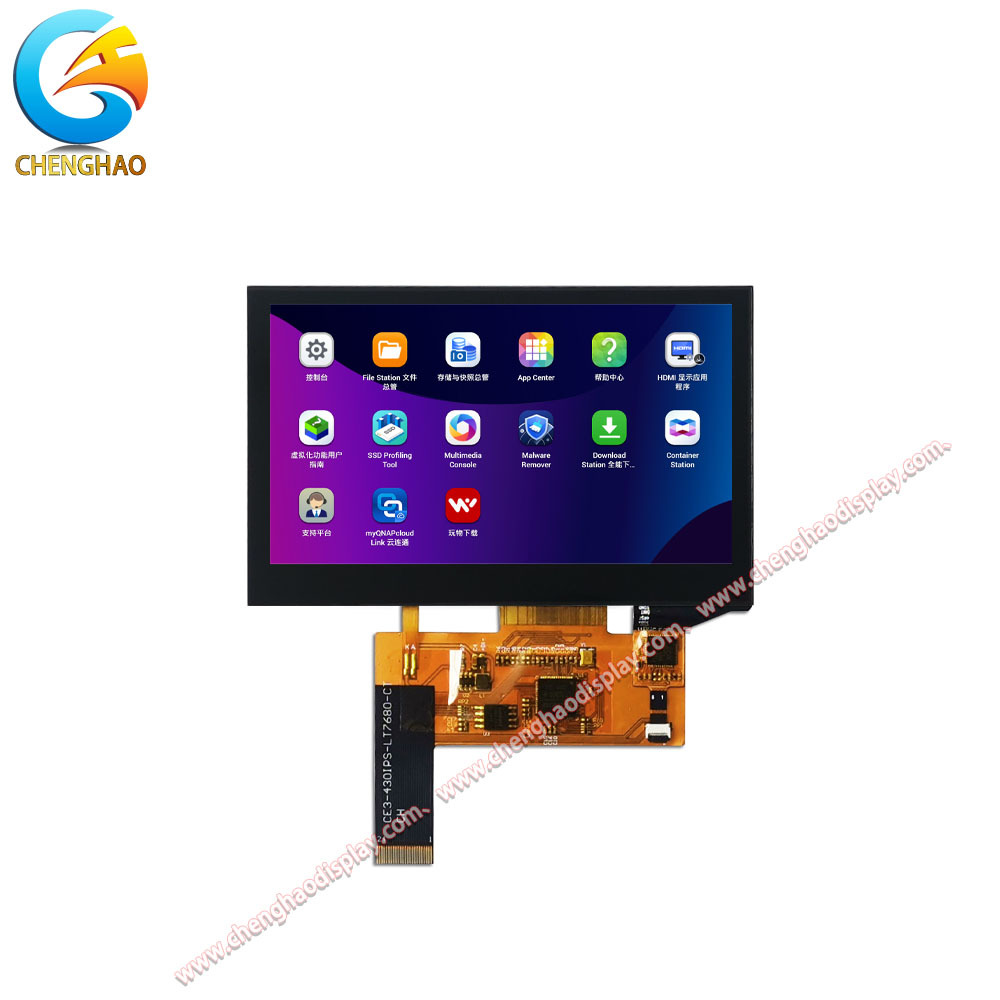

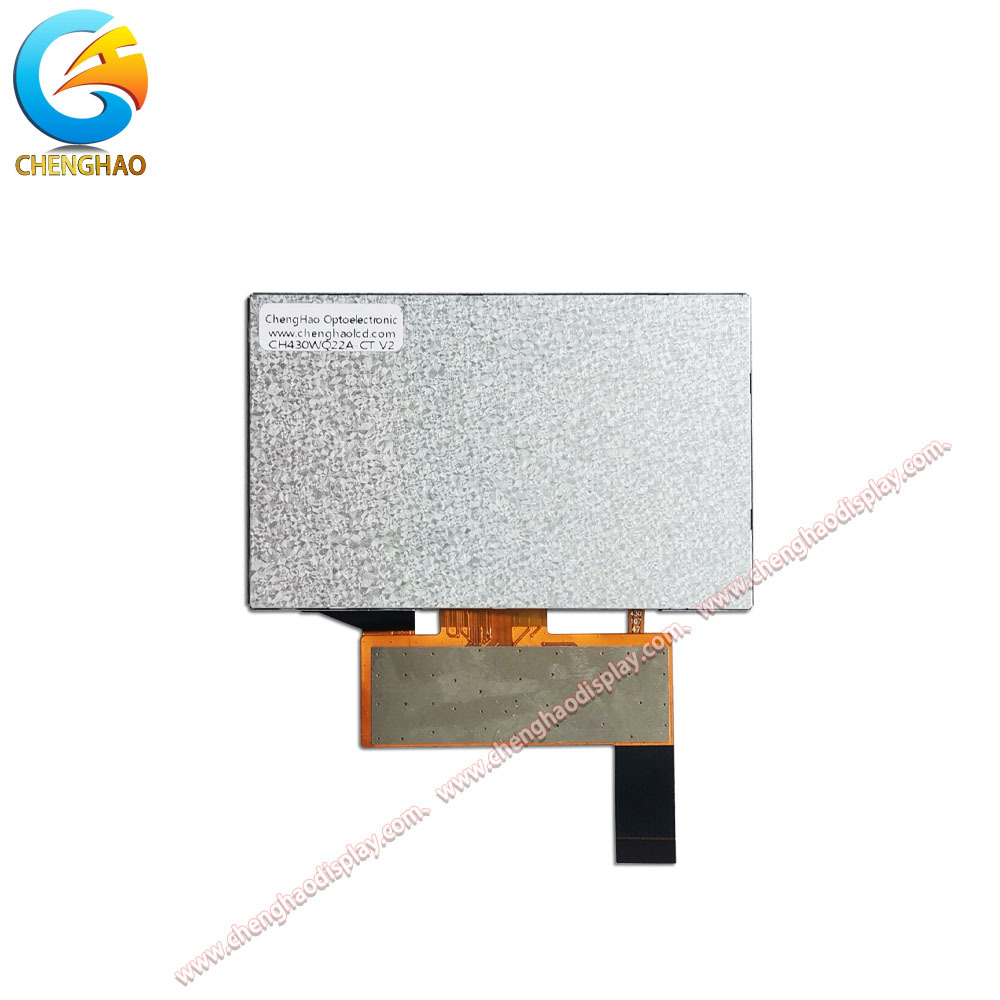

CH430WQ22A-CTは、要求の厳しい産業、自動車、および消費者向けアプリケーション向けに設計された高性能4.3インチTFT LCDモジュールです。鮮やかな16Mカラーのビジュアルを提供する、鮮明な800x480解像度のランドスケープ指向IPSパネルを特徴としています。広い80/80/80/80の視野角により、ほぼすべての方向からの安定した画質が保証されます。統合された静電容量式タッチテクノロジー（IICインターフェース）は、スムーズで応答性の高いユーザーエクスペリエンスを提供します。過酷な環境に耐えるように構築されており、-20℃から+70℃まで確実に動作します。汎用性の高いシステム統合のために、モジュールは24ピンFPCを使用し、主にSPIインターフェースをサポートし、カスタマイズ時にMCU、RGB、LVDSなどのオプションも利用できます。コンパクトな寸法（105.5x67.2x4.75mm）と高輝度（標準800 cd/m²）により、スペースが限られた、視認性の高いアプリケーションに最適なソリューションです。

特徴:

CH430WQ22A-CTは、堅牢な仕様と適応性の高い設計の組み合わせによって際立っています:

• 最適化されたコンパクトフォームファクター:モジュールサイズ105.5x67.2mm、スリムな4.75mmプロファイルにより、最小限のフットプリント内で表示領域（95.04x53.86mmアクティブエリア）を最大化し、ポータブルデバイスや組み込みデバイスに最適です。

• 鮮明さと色のパフォーマンス: 800x480 WVGA解像度は、複雑なインターフェースに十分な詳細を提供し、16Mカラー深度と800:1コントラスト比は、豊かでリアルな画像を保証します。

• 優れた視認性:IPSテクノロジーは、すべての方向で超広角80度の視野角にわたって、一貫した色と鮮明さを保証します。高輝度800 cd/m²バックライト（最大1500 cd/m²までカスタマイズ可能）により、直射日光下でも読みやすさが確保されます。

• 汎用性の高い接続性:24ピンFPCでSPIインターフェースをデフォルトで構成していますが、そのアーキテクチャはMCU、RGB、またはLVDSプロトコルへの容易な適応をサポートしており、多様なハードウェアプラットフォームに大きな柔軟性を提供します。

• 環境耐性:信頼性のために設計されており、拡張された動作温度範囲（-20℃～+70℃）と-30℃までの保管条件をサポートしているため、屋内および屋外の両方のアプリケーションに適しています。

• 最新のタッチインターフェース: IIC通信を備えた投影型静電容量式タッチパネル（PCAP）の採用により、表面摩耗に強く、従来の抵抗膜方式タッチスクリーンよりも優れた、耐久性のあるマルチタッチ対応ソリューションが提供されます。

技術的パラメータ:

カスタマイズ:

Chenghao Optoelectronicでは、標準モジュールがすべての独自のアプリケーションに適合するとは限らないことを理解しています。CH430WQ22A-CTは、お客様の正確な仕様を満たすための広範なカスタマイズに最適なプラットフォームとして機能します。当社の柔軟なカスタマイズプロセスには以下が含まれます:

(1) インターフェースとFPCの調整:システムのメインボードに最適なインターフェース（SPI、MCU、RGB、MIPI、LVDS、EDP、HDMI）を選択してください。機械的設計と接続のニーズに合わせて、FPCの形状、長さ、剛性、ピン配置（標準の24ピンを超える）をカスタマイズできます。

(2) 光学および環境調整:バックライトの明るさを標準範囲（300～1000 cd/m²）から最大2800 cd/m²まで調整して、太陽光下での視認性を高めます。アンチグレア（AG）またはアンチリフレクション（AR）コーティングを適用できます。動作温度は、商用（0～50℃）、産業用（-20～70℃）、または極端な環境（-45～90℃）に合わせて調整できます。

(3) 機械的およびタッチの変更:カバーガラスの形状、厚さをカスタマイズし、開口部やシルクスクリーン印刷（ロゴ、アイコン）を追加します。静電容量式タッチを維持するか、スタイラス入力用に抵抗膜方式タッチに切り替えるか、タッチパネルなしのディスプレイのみのバージョンを注文できます。

(4) 信頼性強化機能:EMIシールドまたは強化されたボンディングを追加して、電気的にノイズの多い環境での安定した動作を確保します。
当社のエンジニアリングチームは、コンセプトから生産までお客様と協力し、カスタマイズされたCH430WQ22A-CTバリアントがシームレスに統合され、確実に動作するようにします。

サポートとサービス:

Chenghao Optoelectronicは、CH430WQ22A-CTモジュールに対して優れたサポートとサービスを提供することをお約束します。当社の専任カスタマーサービスチームが、モジュールの仕様、インストール、カスタマイズオプションに関するお問い合わせに対応いたします。

アセンブリガイド、技術仕様、カスタマイズプロセスなど、モジュールの機能を最大限に活用できるようにするための詳細なドキュメントを提供しています。さらに、当社のテクニカルサポートチームは、インストール後に発生する可能性のある問題をトラブルシューティングし、スムーズな操作を確保するためのガイダンスを提供します。

また、品質と顧客満足度へのコミットメントを強化する、堅牢な保証ポリシーを維持しています。お客様の特定のニーズに合わせてカスタマイズされたディスプレイソリューションを実現するための、信頼できるパートナーとしてChenghao Optoelectronicを信頼してください。

よくある質問:

Q1: LCDディスプレイモジュールの型番は何ですか？

A1: LCDディスプレイモジュールの型番はCH430WQ22A-CTです。

Q2: このLCDディスプレイモジュールにはどのような認証がありますか？

A2: この製品は、CE、RoHS、FCCの認証を受けています。

Q3: Chenghao Optoelectronic LCDディスプレイモジュールの最小注文数量は？

A3: 最小注文数量は100個です。

Q4: 配送中の安全を確保するために、製品はどのように梱包されていますか？

A4: すべての製品は、安全に保つために適切に梱包されています。小型製品はトレイとカートンを使用して梱包され、大型製品はフォームスロットとカートンを使用します。梱包は、お客様の要件に合わせてカスタマイズすることもできます。

Q5: 典型的な納期と支払い条件は何ですか？

A5: 納期は通常3～7日です。支払い条件には、TT（電信送金）またはその他の合意された方法が含まれます。

Q6: このLCDディスプレイモジュールの供給能力は？

A6: Chenghao Optoelectronicは、月に最大50,000,000個を供給できます。
