HDMIタッチディスプレイ 10.1 インチ 1280x800 IPS TFT LCD モジュール

製品の説明:

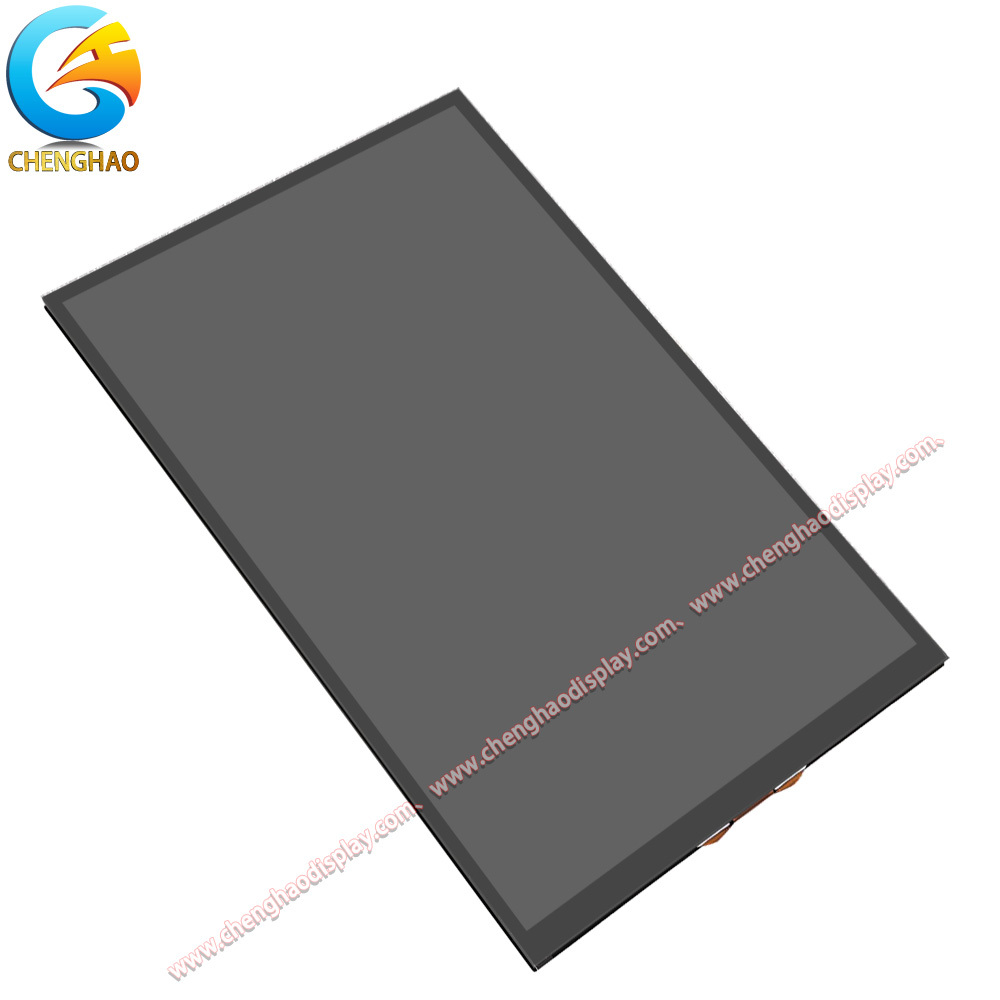

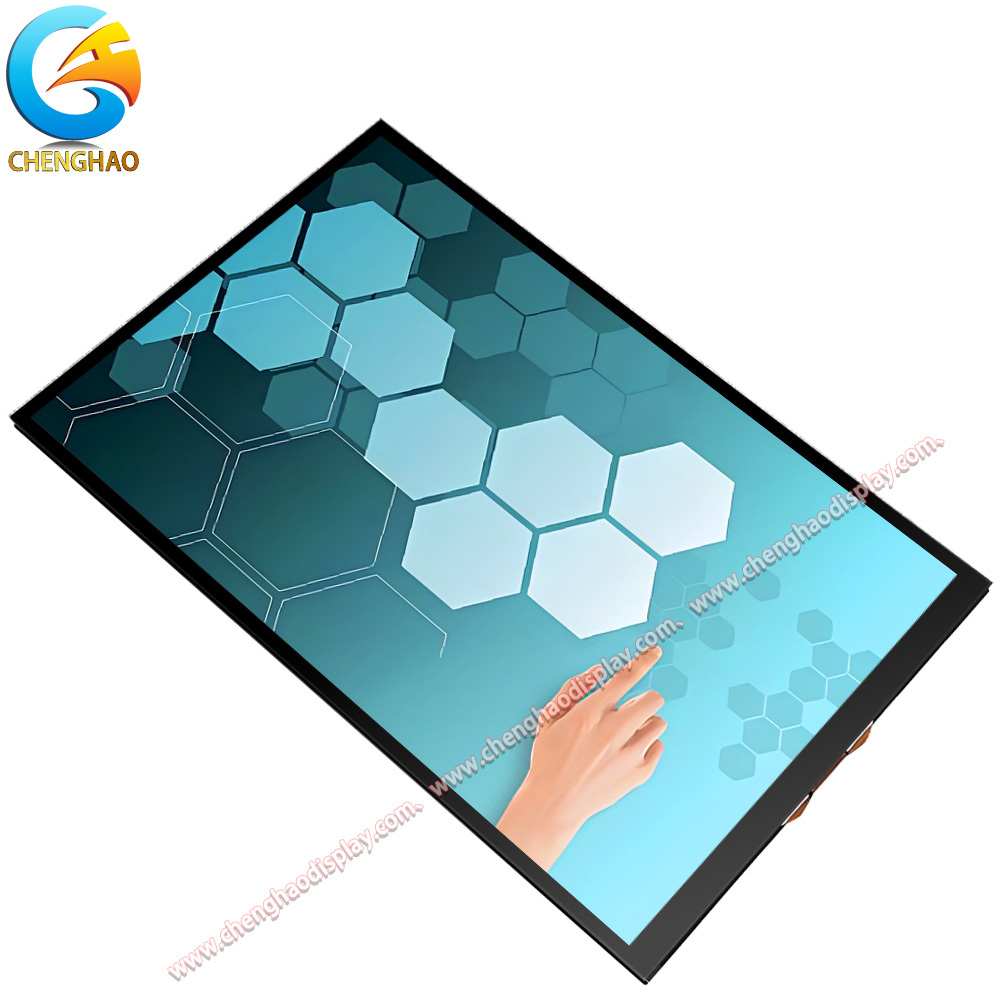

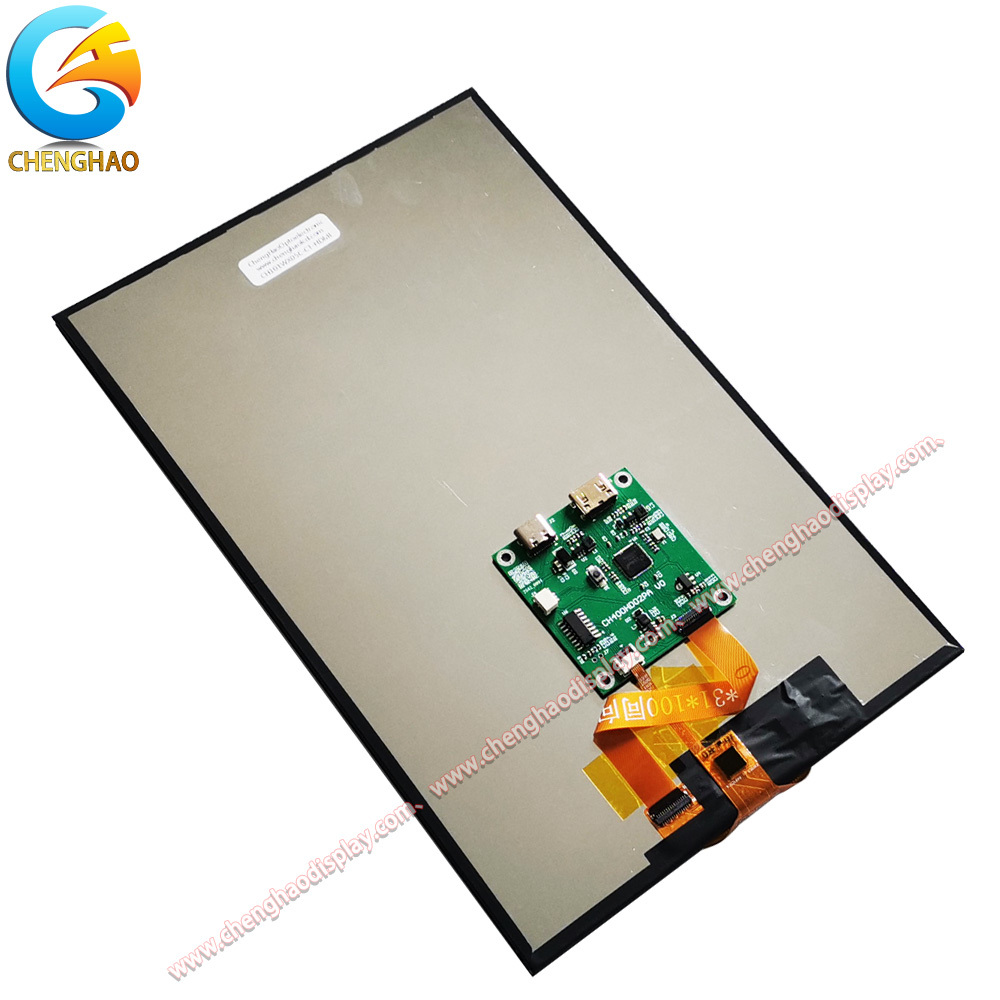

CH101WX05C-CTは、800x1280ピクセルの解像度を持つIPSパネルを搭載した10.1インチTFT LCDディスプレイモジュールです。あらゆる方向からの80度の広い視野角を提供し、ユーザーの視点に関係なく、一貫したクリアな画質を保証します。このディスプレイは、通常黒の背景を持つ透過モードで動作し、さまざまな照明条件下でのコントラストと可読性の向上に役立ちます。このモジュールは、1.1mmのガラスレンズ厚さの静電容量式タッチパネル（CTP）を統合し、マルチタッチ機能をサポートしており、ユーザーのインタラクションと制御を強化します。 このディスプレイモジュールには、300 cd/m²の輝度を提供する白色LEDバックライトが搭載されており、適度な明るさが必要な屋内用途に適しています。TFTドットピッチは、幅と高さの両方で0.1692 mmであり、鮮明で詳細な画像レンダリングに貢献しています。アクティブ表示エリアは135.36 mm x 216.576 mmで、さまざまなアプリケーションに十分な画面スペースを提供します。 CH101WX05C-CTモジュールには、46x50x5 mmのHDMIインターフェースボードが付属しており、Windows、Linux、MAC OS、Raspberry Piプラットフォームなどのさまざまなデバイスとの簡単な接続を可能にします。タッチパネルインターフェースはUSB（DC 5V）電源を使用しており、統合と電源管理を簡素化しています。このHDMIディスプレイと静電容量式タッチの組み合わせは、高い互換性と使いやすさを必要とするインタラクティブシステムに最適です。 143.4 mm x 228.9 mmのコンパクトな外形寸法と、PCBAとコンポーネントを含む合計4.45 mmの厚さで設計されており、このモジュールは軽量でスリムであり、組み込みシステムやポータブルデバイスに適しています。堅牢な構造には、ガラスセンサー、SCA、フォームパッドなどの層が含まれており、耐久性と信頼性の高いタッチ感度を保証します。

特徴:

コンパクトでスリムな外形寸法
CH101WX05C-CTモジュールは、幅143.4 mm、高さ228.9 mm、PCBAとコンポーネントを含む合計厚さ4.45 mmのコンパクトな外形寸法を特徴としています。このスリムなプロファイルは、ポータブルデバイスや組み込みシステムなど、かさばりを最小限に抑えることが不可欠な、スペースに制約のあるアプリケーションへの統合に適しています。

高解像度ディスプレイ
このディスプレイモジュールは、800（RGB）x 1280ピクセルの解像度を提供し、クリアで詳細な画像を提供します。ピクセル配置により、鮮やかな色の表現と鮮明なビジュアルが保証され、医療機器や産業用制御パネルなど、正確な画像レンダリングを必要とするアプリケーションに役立ちます。

多用途なインターフェースサポート
HDMIインターフェースボードとUSB電源の静電容量式タッチパネルを搭載したCH101WX05C-CTは、Windows、Linux、MAC OS、Raspberry Piを含むさまざまなオペレーティングシステムとの簡単な接続をサポートしています。HDMIインターフェースは高品質のビデオ伝送を可能にし、USBインターフェースはタッチパネルの統合と電源管理を簡素化します。

広い視野角
このモジュールは、あらゆる方向（上、下、左、右）で80度の視野角により、一貫した表示体験を提供します。この広い視野角により、ディスプレイは、中心から外れた位置から見ても、良好な色の精度とコントラストを維持できます。これは、共同作業環境やマルチユーザーアプリケーションにとって重要です。

技術的パラメータ:

カスタマイズ:

CH101WX05C-CTディスプレイモジュールは、TFT LCD業界の特定のプロジェクト要件を満たすように調整された柔軟なカスタマイズプロセスを提供します。カスタマイズは、希望するディスプレイサイズ、解像度、インターフェースタイプ、環境条件など、購入者のアプリケーションニーズを理解することから始まります。800x1280ピクセルの解像度を持つこの10.1インチIPSパネルの場合、顧客は、パフォーマンスと統合を最適化するために、いくつかの主要な領域で変更を要求できます。

一般的なカスタマイズの側面の1つは、モジュールの機械的寸法と外形を調整して、独自のデバイスエンクロージャまたは取り付けの制約に合わせることです。CH101WX05C-CTのスリムなプロファイルとコンパクトなサイズは、ガラスレンズとタッチパネル層の厚さまたは形状を変更することにより、さらに調整できます。これにより、スペースが限られている産業用制御パネル、医療機器、または車載システムなどの製品へのシームレスな統合が保証されます。

インターフェースのカスタマイズも別の重要な領域です。標準モジュールにはHDMIインターフェースとUSB電源の静電容量式タッチパネルが含まれていますが、顧客は、ハードウェアエコシステムに応じて、MIPI、RGB、またはLVDSなどの代替インターフェース構成を必要とする場合があります。Chenghao Optoelectronicは、特定のコントローラーボードまたはオペレーティングシステムに合わせてLCDインターフェースとタッチパネルインターフェースを定義または再設計し、互換性を高め、開発時間を短縮することをサポートしています。

バックライトの明るさと色のキャリブレーションも、さまざまな照明環境に合わせてカスタマイズできます。300 cd/m²の輝度を持つCH101WX05C-CTの白色LEDバックライトは、屋外または高周囲光条件下で上方調整したり、バッテリー駆動デバイスでの省電力のために調整したりできます。さらに、マルチタッチサポート、タッチフィードバック、アンチグレアコーティングなどのタッチパネル機能は、アプリケーションシナリオに基づいてユーザーエクスペリエンスを向上させるためにカスタマイズできます。

カスタマイズプロセスには、通常、Chenghaoのエンジニアリングチームと顧客との緊密な連携が含まれます。最初の要件が収集された後、すべての仕様が満たされていることを確認するために、プロトタイプが開発およびテストされます。この反復的なプロセスは、技術的な課題に対処し、最終製品が顧客の機能的および美的要求に完全に合致するようにするのに役立ちます。Chenghaoのワンストップソリューションを提供する能力（設計とプロトタイピングから量産まで）は、CH101WX05C-CTをカスタマイズされたTFT LCDアプリケーションの多用途な選択肢にしています。

よくある質問:

Q1: TFT LCD静電容量式タッチスクリーンのモデル番号は何ですか？

A1: TFT LCD静電容量式タッチスクリーンのモデル番号はCH101WX05C-CTです。

Q2: この製品には認証がありますか？

A2: はい、Chenghao OptoelectronicのTFT LCD静電容量式タッチスクリーンは、CE、RoHS、およびFCCの認証を受けています。

Q3: この製品の最小注文数量はありますか？

A3: いいえ、この製品には最小注文数量（MOQなし）はありません。

Q4: 製品はどのように発送用に梱包されますか？

A4: すべての製品は安全を確保するためにしっかりと梱包されています。小型製品はトレイ+カートンを使用して梱包され、大型製品はフォームスロット+カートンを使用します。梱包は、お客様の要件に合わせてカスタマイズすることもできます。

Q5: 納期と支払い条件は通常どのくらいですか？

A5: 納期は通常3〜7日です。支払い条件には、TT（電信送金）またはその他の合意された方法が含まれます。

Q6: この製品に関するChenghao Optoelectronicの供給能力はどのくらいですか？

A6: Chenghao Optoelectronicは、このTFT LCD静電容量式タッチスクリーンについて、月間20,000,000個の供給能力を持っています。
