800×480 ピクセル 7インチ 容量感触ディスプレイ スマートホームに最適 -30 80C

製品説明:

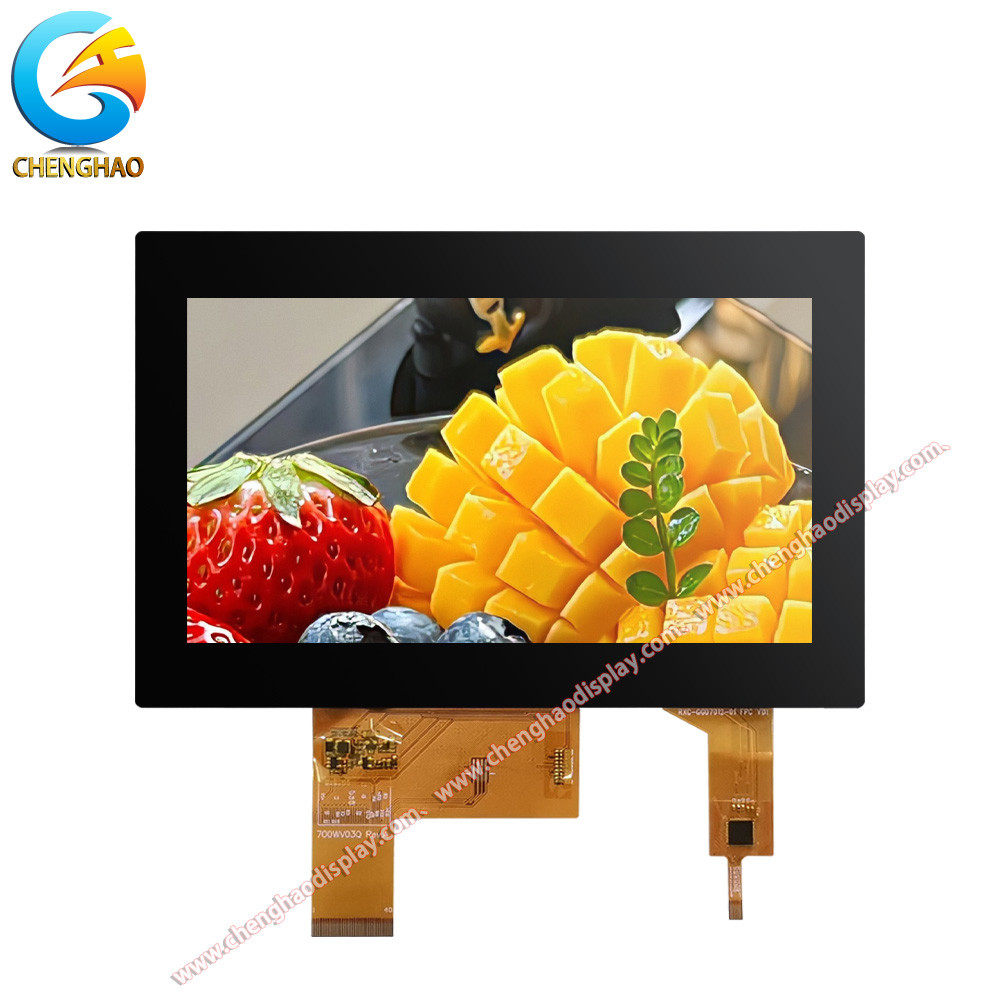

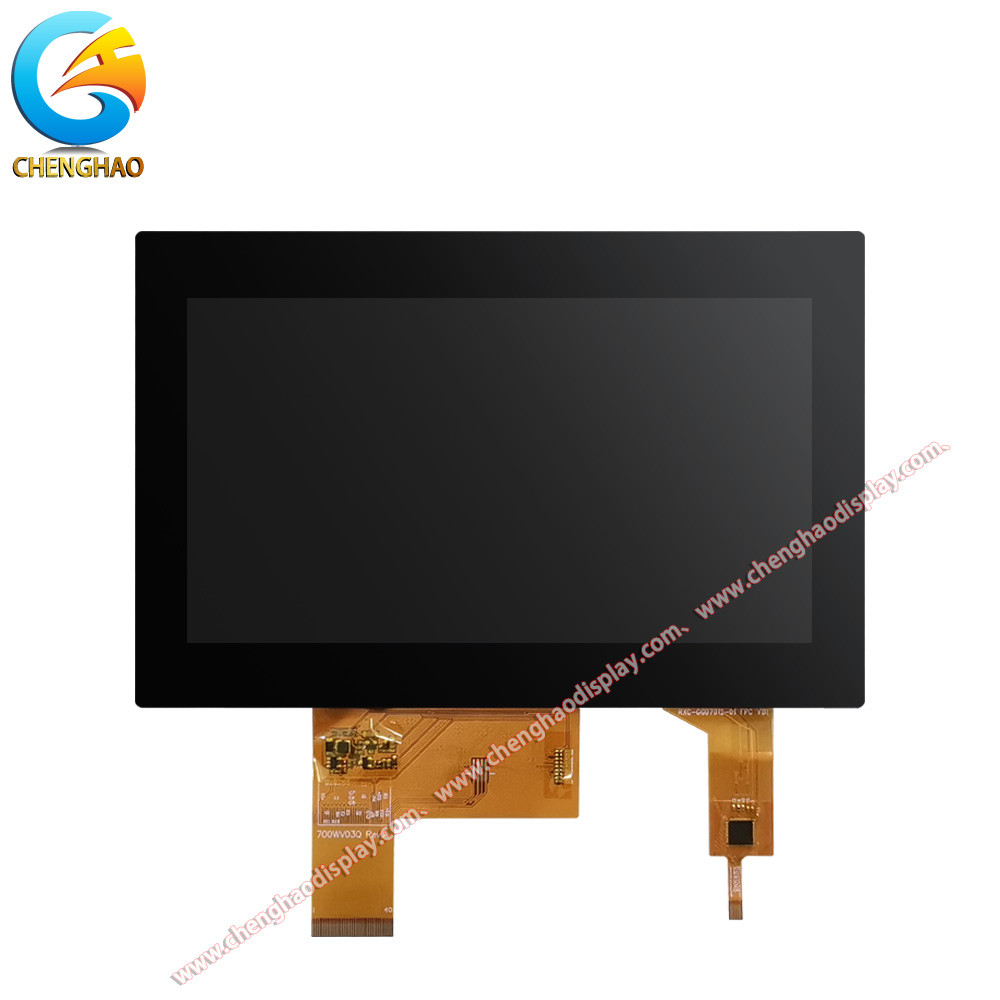

		CH700WV03A-CTBAは,さまざまなアプリケーションのニーズを満たすために設計された優れた7インチ容量感触LCDディスプレイモジュールです.このモジュールは,高度なディスプレイ技術と柔軟なユーザーインタラクション機能を組み合わせています異なる産業における機器の不可欠な部品である.その主な特徴は,高解像度,広い温度範囲,優れた応答速度,異なる環境で優れた視覚体験を可能にします. まず,CH700WV03A-CTBAは 800×480の解像度があり,はっきりとした繊細な画像を表示できます.この高解像度により,ユーザーは様々なアプリケーションシナリオで正確で豊かな視覚情報を得ることができます.産業自動化,スマートホーム,医療機器などにおいて,このモジュールは情報の読みやすさと操作の便利性を効果的に向上させることができます.
このモジュールは,容量感触技術を使用し,マルチタッチをサポートし,ユーザーが直感的で柔軟にデバイスとやり取りできるようにします.非常に短い触覚応答時間は,スムーズかつ即時の操作を保証しますインタラクティブなディスプレイなどの迅速な応答を必要とするアプリケーションシナリオに適しています.タッチパネルは,最大87%の光伝播率を持っています.画面がより鮮明になり,ユーザーは異なる照明条件で良い体験を得ることができます..
CH700WV03A-CTBAの設計は環境への適応性を完全に考慮しています.その動作温度範囲は -20°Cから +70°Cで,極端な条件下で安定して動作できます.特に工業環境や屋外用途に適しています. さらに,CH700WV03A-CTBA の薄くて軽いデザインは,その大きな利点の1つです.厚さはわずか5.27mmで,さまざまな電子機器に簡単に統合できます.このコンパクトなデザインは,スペースを節約するだけでなく耐久性や長期的信頼性を確保するために,外観と構造も慎重に設計されています. 品質に関しては,CH700WV03A-CTBAは厳格な品質検査を受け,工場を出る際に高い品質要件を満たすことを保証する国際基準を満たしています.Chenghao Optoelectronicsは,高品質の販売後のサービスを提供することにコミットし,利用中に遭遇するさまざまな問題を解決し,顧客が心配なく使用できるようにします..

特徴:

1画面モードとカラーパフォーマンス: TN/反射/通常白色表示モードが採用され,高色飽和度と正確な復元で16.7Mの真のカラー表示をサポートします.視覚的ニーズを 満たす.
2解像度と明るさパラメータ: 800×480ピクセル解像度と 300 cd/m2の明るさで,ディスプレイの明晰さと基本的な環境適応性を考慮します.普通の照明シーンで使用するのに適しています.
3触覚性能:
(1) 0.7mm厚のタッチガラスで装備され,光伝播率は87%以上で,タッチ操作は敏感で,視覚効果に影響しません.
(2) ガラスの硬さは 6H に達し,耐磨性や摩擦性があり,長期にわたる安定性を保証します.
(3) 容量感触パネルを採用し,I2Cインターフェースをサポートし,2.8V-3.3Vの動作電圧範囲を有し,高度な互換性があります.
4構造設計:
(1) モジュールのサイズは180×119×5.27mmで,軽くて薄くてコンパクトで,様々な装置に簡単に組み込める.
(2) 視覚面は164.9×100mmで,多くのシナリオでの表示要件に適した大きな有効表示面があります.

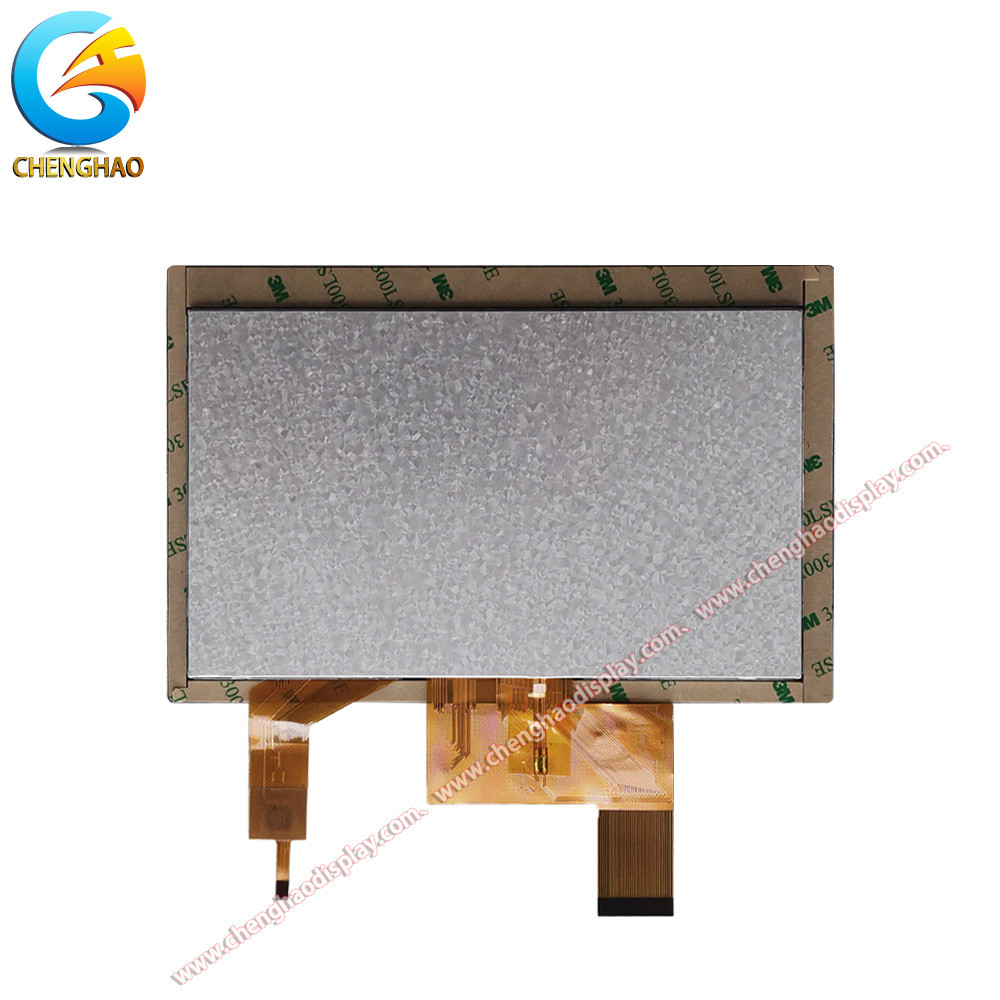

(3) TFT LCD パネル,タッチ パネル,ドライバ IC,バックライト,FPCなどのコンポーネントで構成され,構造のモジュール式設計は保守およびアップグレードに便利です.
5インターフェースと互換性: RGB液晶インターフェースを採用し,標準化された信号伝送をサポートし,主流の制御システムに適応します.設備の統合プロセスを簡素化します.
6環境への適応性
(1) 動作温度範囲は -20~+70°C,貯蔵温度は -30~+80°Cである.産業や車両に搭載されるような複雑なシナリオで使用できます;
(2) 触覚ガラスの伝達性は,高低温環境での安定した動作を保証するために,モジュール熱消散設計と組み合わせられています.
7パーソナライゼーション機能: FPC形状と構造の変更,バックライトの明るさの調整,LCDインターフェースの定義,タッチパネルのカスタマイゼーションをサポートします.柔軟に顧客の個別ニーズに合わせて.
8認証と品質保証:生産はISO9001品質管理システムとISO14001環境管理システムに従います.信頼性と環境保護基準を保証するために,原材料から完成品まで厳格な試験が行われます.

技術パラメータ:

応用:

精密なパラメータ設計と安定した性能により,CH700WV03A-CTBAは,産業,消費者電子,自動車,医療,様々なデバイスのコアディスプレイとインタラクティブコンポーネントになります以下は,特定の応用シナリオと利点分析です.

産業用制御・自動化機器
産業分野では,CH700WV03A-CTBAは人間機械インターフェース (HMI) のコアディスプレイモジュールとして使用できます.装置の動作パラメータを確実に,故障アラーム情報と操作ガイドは,ワークショップや制御室などの従来の照明環境で明確に表示できます.
1典型的な用途:
(1) CNC 機械ツールの操作パネル: 処理の進行,座標データ等をリアルタイムで表示し,パラメータを迅速に調整するための容量触覚をサポートします.
(2) 産業物联網 (IIoT) ゲートウェイデバイス: 温度,湿度,エネルギー消費量,その他のデータモニタリングインターフェースを統合し,I2Cタッチインターフェースを通じてローカルインタラクション
(3) 自動生産ラインコンソール:RGBインターフェースとPLC制御システムと組み合わせ,生産ラインの状態をリアルタイムで同期し,運用と保守効率を向上させる.
2主要な利点:
(1) 広範囲の温度適応性: -20~+70°Cの作業温度範囲,工業環境における温度変動に耐える.
(2) 構造の耐久性: 6H硬さ接触ガラスとモジュール式設計,抗振動,防塵,厳しい労働条件下で長期使用に適しています.

スマートホームとビル・オートメーション
スマートホームのシナリオでは,このモジュールはスマートな中央制御画面またはデバイス端末ディスプレイとして使用され,家庭機器の集中管理と視覚的相互作用を達成できます.
1典型的な用途:
(1) スマートホーム コントロール パネル: 統合照明,エアコン,セキュリティ システムの制御インターフェース,タッチ操作によるシーンモード切り替え
(2) スマート家電ディスプレイ: オーブンや洗濯機などの機器のパラメータ表示と機能選択インターフェース,グラフィック操作指示をサポートする.
(3) 建物インターホンシステム: ユニットドアマシンや室内拡張装置のディスプレイとして,訪問者の画像,アクセス制御の状態,その他の情報を表示します.
2主要な利点:
(1) 軽量設計: 180×119×5.27mm のコンパクトサイズで,壁や装置体に簡単に埋め込み,設置スペースを節約する.
(2) 低電力消費:タッチパネルの電圧は2.8V-3.3Vで,バッテリー駆動デバイスに適しており,スマートホーム端末のバッテリー寿命を延長します.

車両内電子機器とモバイルデバイス
CH700WV03A-CTBAの安定性と環境適応性は,特に運転支援システムや車載エンターテインメントシステム用の車載ディスプレイに理想的な選択となっています.
1典型的な用途:
(1) カーナビゲーションシステム: 地図路線,リアルタイム交通情報,容量タッチ,ジェスチャーズームと位置検索をサポート
(2) 自動車の音声・ビデオシステム:RGBインターフェースでビデオ・オーディオリストを再生し,高画質の画像の出力を達成します.
(3) エンジニアリング機械のダッシュボード:フォークリフトや掘削機の状態モニタリング画面など,オイルレベルや速度などの重要なデータを表示します.
2主要な利点:
(1) 反干渉能力:EMC電磁互換性設計により,車両環境のディスプレイの信号干渉の影響を軽減する.
(2) 広い視角特性: 視角パラメータが12であるにもかかわらず (特定の方向の視角コードである可能性があります),TNモードは反応速度が高速で,動的な画像表示に適しています..

医療機器と機器
医療機器や高精度機器の分野では,このモジュールは,プロのシナリオの高水準の表示精度と信頼性を満たすことができます.
1典型的な用途:
(1) 医療モニター:心拍数や血液酸素などの生命体データをリアルタイムで表示し,タッチインターフェースにより医療従事者が監視パラメータを迅速に設定できます.
(2) 携帯診断装置:超音波機器などの小さなディスプレイは,画像の詳細を明確に表示し,現場診断を支援します.
(3) 研究室分析機器:実験手順,データ曲線,操作プロンプトを表示し,多言語インターフェースの切り替えをサポートします.
2主要な利点:
(1) 色素精度: 16.7M の真色表示は,医療画像の高精度色素再現の要求を満たします.
(2) 簡単に 掃除 できる デザイン: 触れる 滑らかな ガラスの 表面 は すぐ に 消毒 さ れ ます.また 医療 環境 の 衛生 基準 に 準拠 し て い ます.

商業用および消費者用電子機器
商業用シナリオでは,CH700WV03A-CTBAは軽量ディスプレイ端末として使用され,企業がサービス効率とユーザー体験を改善するのに役立ちます.
1典型的な用途:
(1) 小売POSシステム:注文詳細,支払い金額,プロモーション情報,タッチ操作が迅速なチェックアウトをサポートします.
(2) セルフサービス端末機器: 列並び機械や情報検索機械など,手動サービスによる圧力を軽減するためのグラフィックガイドインターフェースを提供します.
(3) 電子価格タグと棚のディスプレイ: 店舗運営の柔軟性を向上させるために,製品価格,在庫,プロモーション活動を動的に更新します.
2主要な利点:
(1) 低コストと高効率:工場直送モデルは調達コストを削減し,標準化されたRGBインターフェースは開発サイクルを短縮します.
(2) 柔軟なカスタマイズ可能性:FPC構造の変更とバックライトの調整をサポートし,さまざまなサイズと設置方法の商業機器に適応します.
