高亮度 LCDモジュールディスプレイ 1280x800 1000cd/m2 広温に適した明るさ

製品説明:

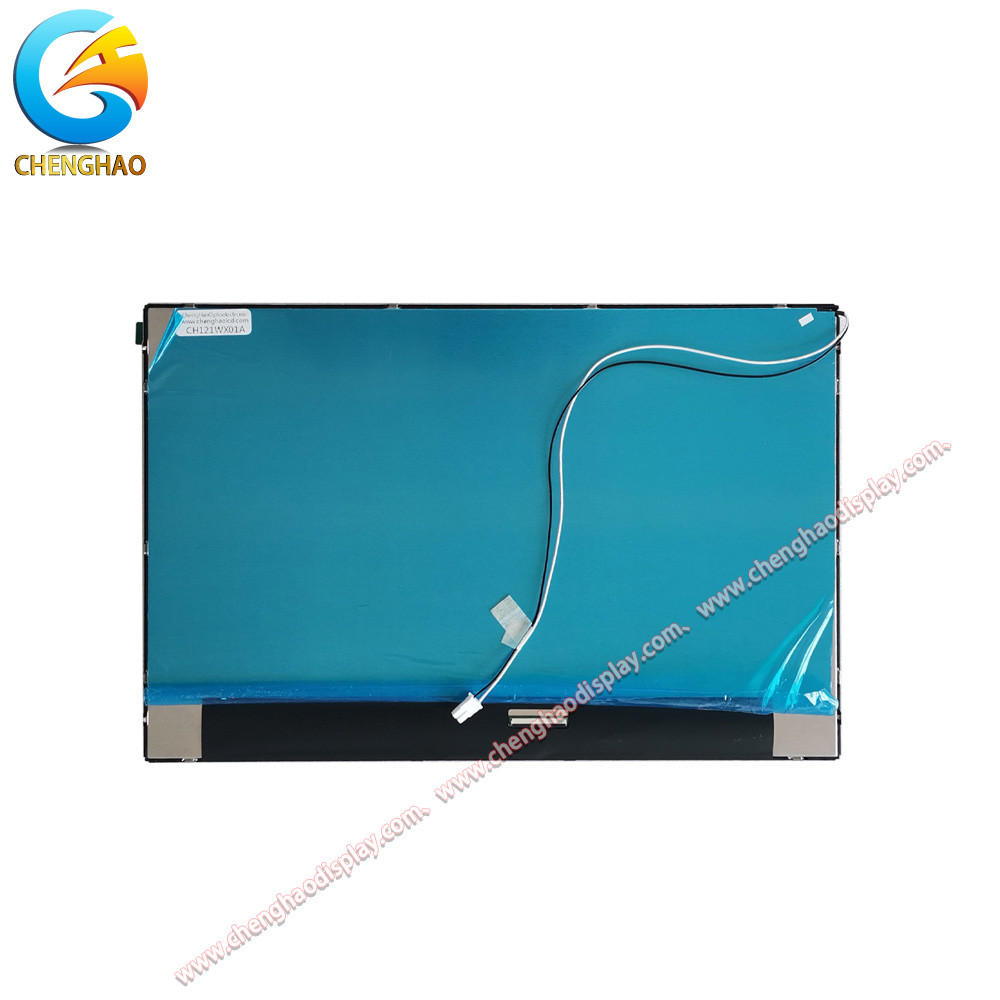

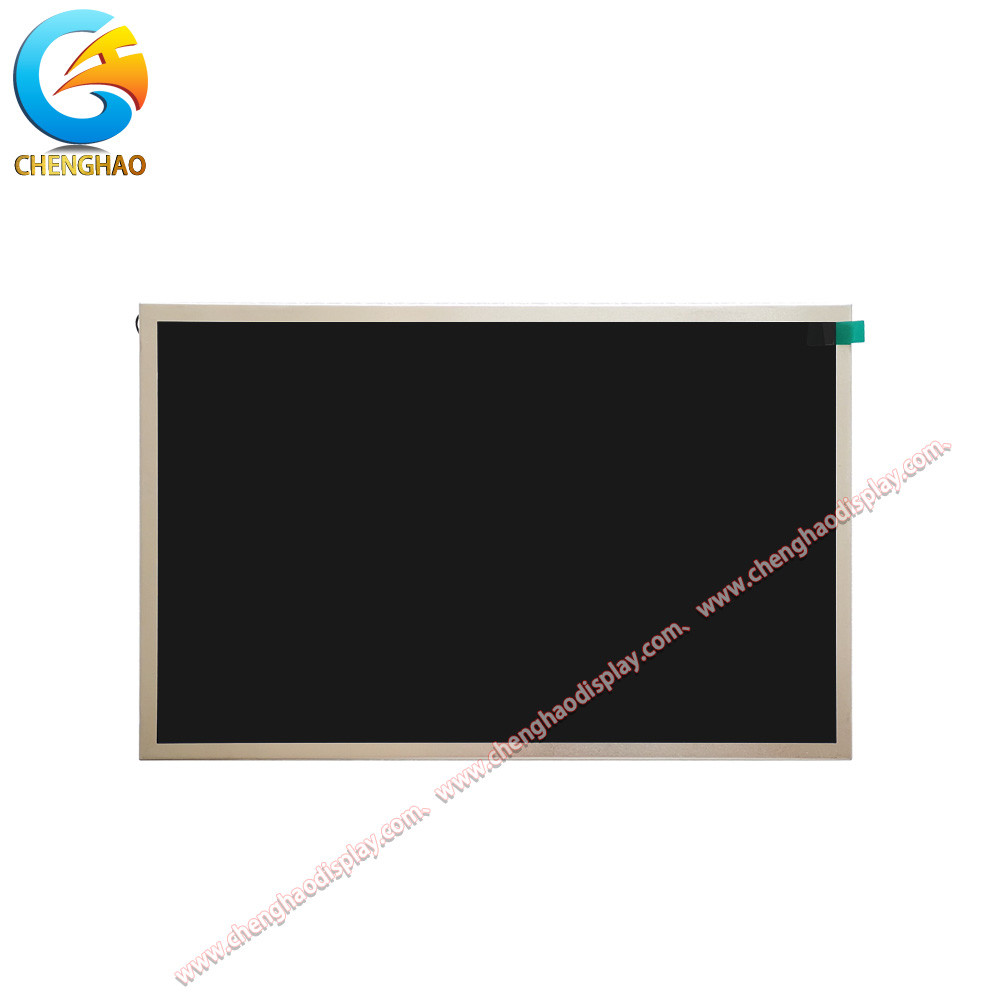

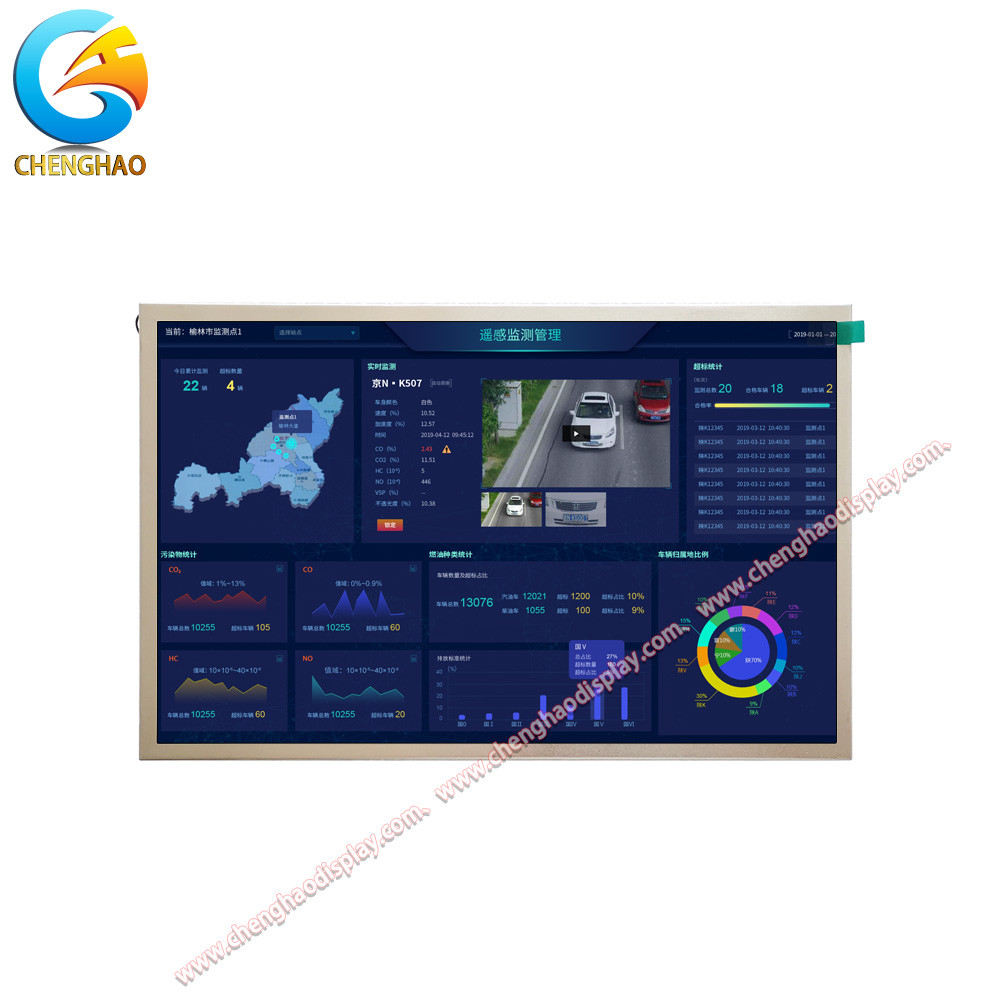

CH121WX01Aは,チェンハオ光電子が発売した12.1インチ高明るさのIPSLCDディスプレイモジュールである.1280×800ピクセルの解像度と最大1000cd/m2の明るさ屋外設備や産業用シーンの日光読解性の要件を満たしている. ISOダブルシステムで認定された統合された産業および貿易企業として, Chenghao Optoelectronics relies on its independent research and development capabilities and full-process quality control to provide high-performance display solutions for the high-end markets in Europe and the United States.

このモジュールは,IPSハードスクリーン技術,伝達型通常黒色ディスプレイモード,LVDS高速インターフェースを採用し,正確な安定した画像色を保証する (16.効率的で信頼性の高いデータ転送広温度設計 (−20°C~+70°C) とコンパクトな構造 (厚さ7.5mmのみ) は,厳しい環境やスペースが限られた機器に適しています.モジュールは,組み込みアモルフシリコン TFT パネルを持っています低電力消費と長寿命の特徴を考慮して,ドライバーICとカスタマイズされたバックライトシステム

.

主要な利点: 屋外可視性: 1000 cd/m2 超高い明るさ,直接日光を恐れず,スマートな輸送や屋外ターミナルなどのシナリオに適しています. 柔軟な拡張:FPCケーブルのカスタマイズ,インターフェースプロトコルの調整,タッチパネル統合をサポートし,顧客のハードウェアアーキテクチャに迅速に対応します. 迅速な配達: 製品開発サイクルを短縮するためにサンプルアプリケーション (MOQ100枚) を受け入れます

CH121WX01Aは,工業用HMI,医療モニター,車載中央制御,IoTゲートウェイ,スマートセキュリティ機器に広く使用されています.高解像度と干渉防止機能により,エンドユーザの体験を改善するチェンハオ・オプトエレクトロニクスは 設計サポートから大量生産まで各モジュールの国際品質基準を満たし,顧客が高級ディスプレイ市場を把握するのを支援する.

特徴:

(1) 85° の全視角表示
IPS (in-plane switching) テクノロジーをベースに,液晶分子は水平に配置され,電圧が適用されるとより広い視角カバーが達成できます.すべての4つの方向 (上/下/左/右) は85°の視角をサポートする複数の人が複数の角度から見ている場合でも (例えば,産業用制御コンソールの協働操作や車両に搭載された中央制御の傾斜した視角など),画像の色濃度とコントラストは一貫しています伝統的なTNパネルのグレースケール逆転問題を回避し,多角情報共有を必要とするシナリオに適しています.

(2) 極端な環境への適応力
The module supports storage temperatures of -30℃ to +80℃ and operating temperatures of -20℃ to +70℃ through a special packaging process and a combination of temperature-resistant materials (such as wide-temperature liquid crystal materials and anti-aging rubber frames)極寒環境 (冷蔵庫・物流ターミナルなど) や高温ワークショップ (金属機器HMIなど) でも安定して動作できます.温度変動による表示遅延やバックライトの弱さ回避.

(3) 無形シリコンTFTドライブ
アモルフ性シリコン (a-Si) 薄膜トランジスタ技術が用いられる.低温ポリ結晶シリコン (LTPS) と比べると,製造コストが低く,広面積の生産が優れている. 各ピクセルは独立したTFTによって動かし,応答時間は15ms以下である. LVDSインターフェースでは,リフレッシュレートは1280×800の解像度で60Hzを達成する.動的な画像は 幽霊から自由です医療画像表示や産業リアルタイムモニタリングなどの高速データシナリオに適しています

(4) 通常ブラックモードの伝送
電源が切れたとき,液晶分子のデフォルト配置はバックライトが侵入するのを防ぎ,画面は純粋な黒色 (通常黒色) である.コントラスト比は800です:1暗黒フィールドの詳細性能を大幅に向上させる. 伝達型バックライト設計では,明るさ変動が10%未満の高均質な光ガイドプレートを使用しています.強い屋外照明で局所的な過剰曝露や色差がないことを確保する低電力消費 (2.5Wの典型的な電力消費) と高い画像品質の要求を考慮し,

(5) 高精度のサイズ調整
モジュールの総サイズは277.7×180.6×7.5mmで,有効ディスプレイ面積は261.12×163.2mmで,画面対ボディ比率は94.3%です.精密な構造設計 (超薄いベーゼルや埋め込みの設置穴など)空間が限られた機器 (携帯試験機器やドローン地面ステーションなど) にシームレスに統合できる.機械構造の適応サイクルを短縮するためにCAD図も提供されています.

技術パラメータ:

応用:

高い明るさ,高温適応性,産業レベルの安定性により,CH121WX01Aは複数の分野のプロ機器のディスプレイニーズを満たすことができます.特に次の新興・高級シナリオでは:

(1) 再生可能エネルギーのモニタリングシステム
このモジュールの超高い明るさ (1000 cd/m2) と IPS フルビューイングアングルの特徴は,太陽光発電所や風力発電所の屋外モニタリングターミナルに適しています.電気発電効率や電網負荷などのリアルタイムデータを 直接太陽光の下で 明確に表示できますLVDSインターフェースの抗電磁気干渉能力により,複雑な電磁環境で信号の安定性を保証します.

(2) スマート農業IoTターミナル
広い温度設計 (-20°Cから+70°C) は,温室や屋外気象ステーションなどの湿気や気温差の環境で安定して動作することをサポートします.農用機械のタッチパネルに柔軟に組み込まれて,FPCケーブルをカスタマイズして土壌の湿度に関するリアルタイムフィードバックを提供します.農作物成長データと設備の状況

(3) 航空宇宙における地上制御装置
7.5mmの超薄なボディと高画面対ボディ比設計は,空中メンテナンスターミナルや地上コマンドデスクのコンパクトなスペースに適しています.無形シリコン TFT ドライバは,低電力消費で飛行パラメータの継続的な更新を保証します展示モジュールの航空電子機器の軽量性と信頼性の二重要件を満たす.

(4) 深海探査機器
このモジュールは,特別なパッケージングプロセスを通して -30°Cの貯蔵容量を達成し,深海探査機器の機内ディスプレイユニットに使用できます. The backlight system has been pressure tested (IP67 protection level customization option) to maintain brightness uniformity under high-pressure environments and accurately present sonar imaging and depth data.

(5) スマート小売インタラクティブなターミナル
伝達型通常ブラックモードは,ショッピングモールで高い環境照明下で高コントラストを維持し,マルチタッチカスタマイズをサポートします (オプションの投影容量または赤外線ソリューション),自動決済機に適しています仮想マウントミラーやその他の機器により,ユーザーとのインタラクション体験と設備の全天候操作効率を向上させる.

(6) 特殊車両制御システム
鉱山トラックや消防救助車両などの特殊車両では,モジュールは抗地震設計 (5G振動試験に合格) で,高崎道条件下での正確な触覚応答を保証するために,塵や油に耐える表面処理車両の運転状況とナビゲーション情報をリアルタイムで表示し,ドライバーの運転負荷を軽減します

チェンガオ・オプトエレクトロニクスは,光学調整,インターフェース定義から構造強化,CH121WX01Aの性能優位性を確保し,顧客が差別化された端末製品を作成するのを支援する.

サポートとサービス

CH121WX01Aは,高品質のLCDディスプレイモジュールで,チェンハオオプトエレクトロニックによって開発および生産され,顧客に包括的なサポートとサービスを提供しています.生産と販売CH121WX01Aの場合は, 顧客にプロのディスプレイソリューションを提供することにコミットしています.私たちは,さまざまなアプリケーションシナリオで最高のパフォーマンスを確保するために,さまざまなサポートとサービスを提供します.

まず,CH121WX01Aはサンプルテストサービスをサポートし,顧客はサンプルテストを通じて製品の性能がプロジェクト要件を満たしているか確認できます.柔軟なカスタマイズサービスを提供しますFPCの形や構造を修正し,バックライトの明るさを調整し,LCDインターフェースを定義するなど,そしてカスタムなタッチパネルを設計しましたこの高度に柔軟なカスタマイズ可能性は,製品が顧客のアプリケーション環境に完璧に適応することを保証します.

技術サポートに関しては,当社のプロフェッショナルチームは,顧客に全範囲の技術指導と販売後のサービスを提供することができます.顧客が使用中にどんな問題に直面しても時間内に対応し 解決策を提示できますCH121WX01AはISO9001品質管理システムとISO14001環境管理システム基準を厳格に遵守し,設計のあらゆる側面において製品の高品質と信頼性を保証します生産と販売後

CH121WX01Aは,産業制御,スマートホーム,医療機器,人工知能,IoTデバイス,自動車アプリケーションを含む幅広いアプリケーションを持っています.標準化された製品であれ パーソナライズされたソリューションであれ, チェンハオ光電子は,顧客がプロジェクト目標を達成するのを助けるために,効率的で信頼性の高いサポートとサービスを提供することにコミットしています.

FAQ:

Q: TFT LCD ディスプレイのモデル番号は?

TFT LCDディスプレイのモデル番号は CH121WX01Aです

Q: TFT LCD ディスプレイ製品にはどんな認証がありますか?

A: TFT LCD ディスプレイ製品は CE,RoHS 認証されています

Q: TFT LCD ディスプレイの最小注文量は?

A: TFT LCD ディスプレイの最低注文量は 100 PC です.

Q: TFT LCD ディスプレイのパッケージの詳細は?

A: すべての商品は,安全性を確保するために適切な方法で梱包されています.小型の商品では,トレイ+カートン,大きなサイズでは,泡スロット+カートンを使用します.顧客の要求に応じてパッケージもデザインします.

Q: TFT LCD ディスプレイの配達時間は?

A: TFT LCD ディスプレイの配達時間は 3 ~ 7 日です.

Q: TFT LCD ディスプレイの支払い条件は?

A: TFT LCD ディスプレイの支払い条件は,T/T,AliPay,PayPalです.

Q: TFT LCD ディスプレイの供給能力は?

A: TFT LCD ディスプレイの供給能力は月50000000pcsです.
