高解像度タッチスクリーン 800x1280 ピクセル MIPI インターフェース 16M カラー TFT ディスプレイ

製品説明:

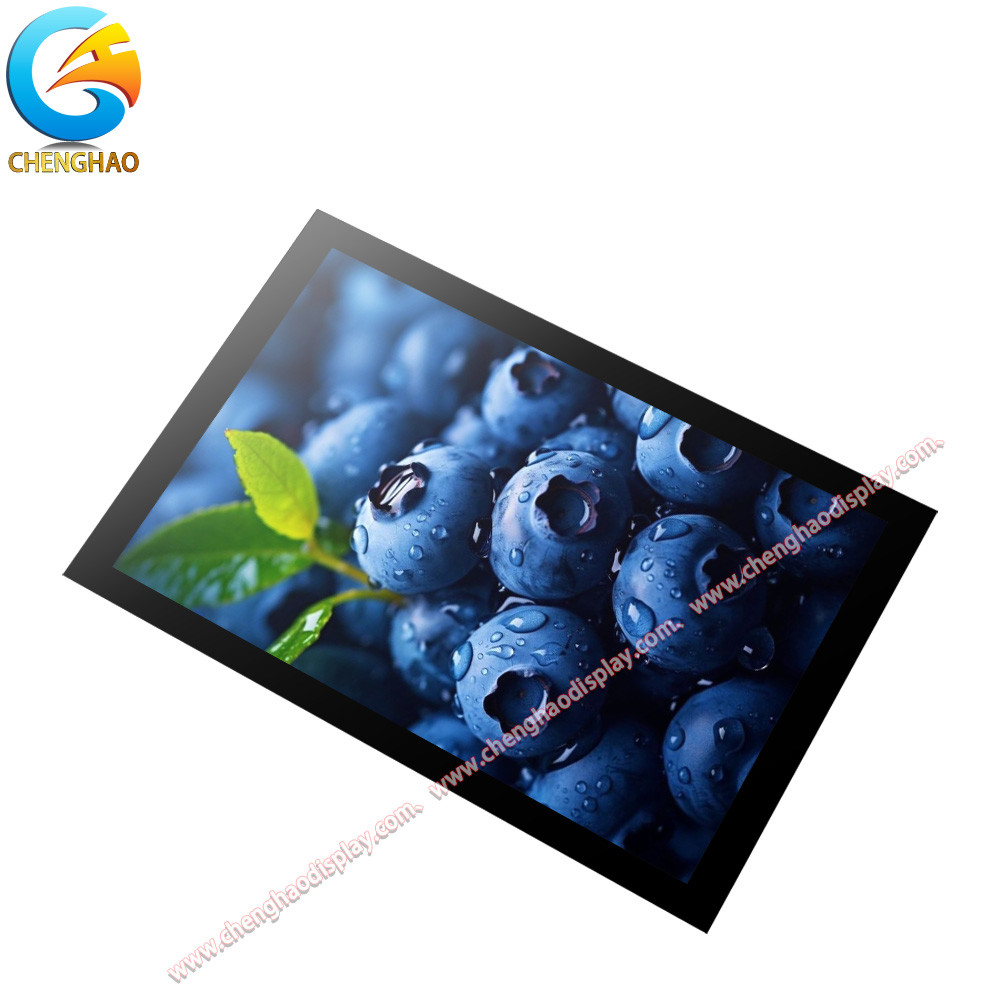

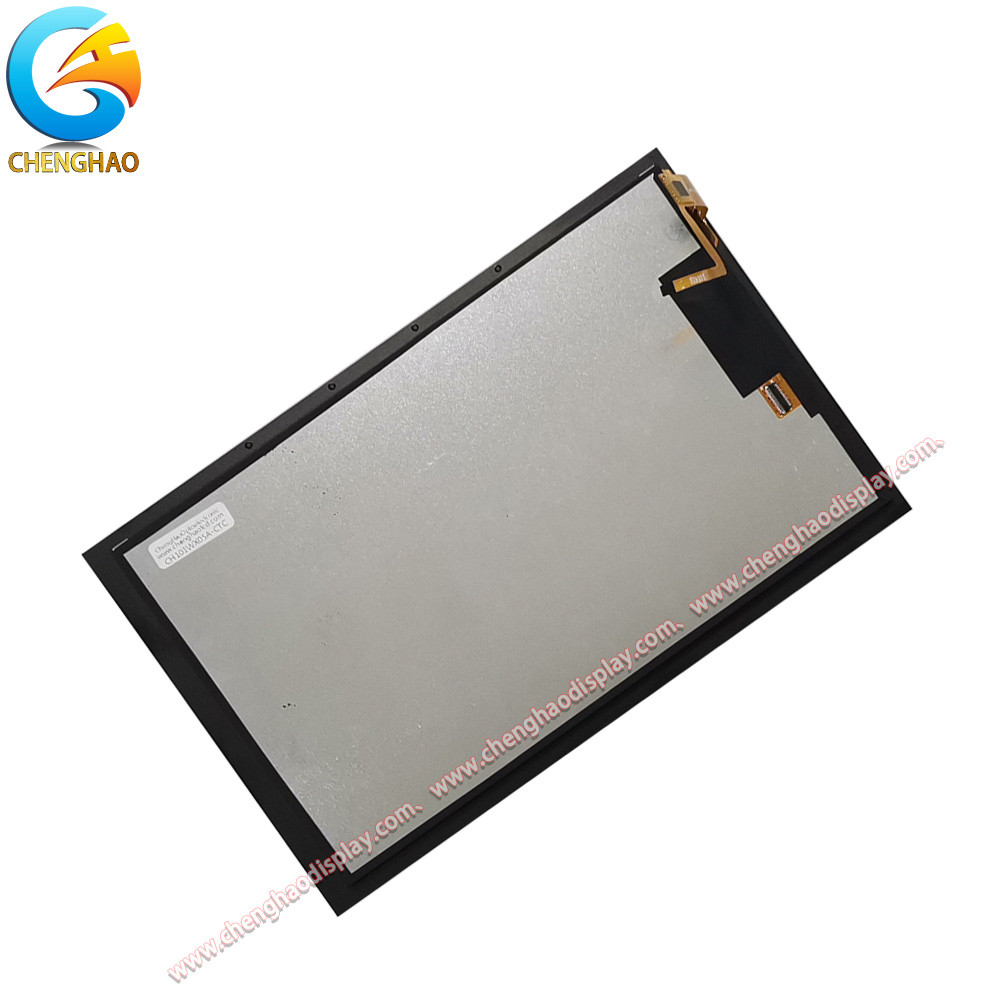

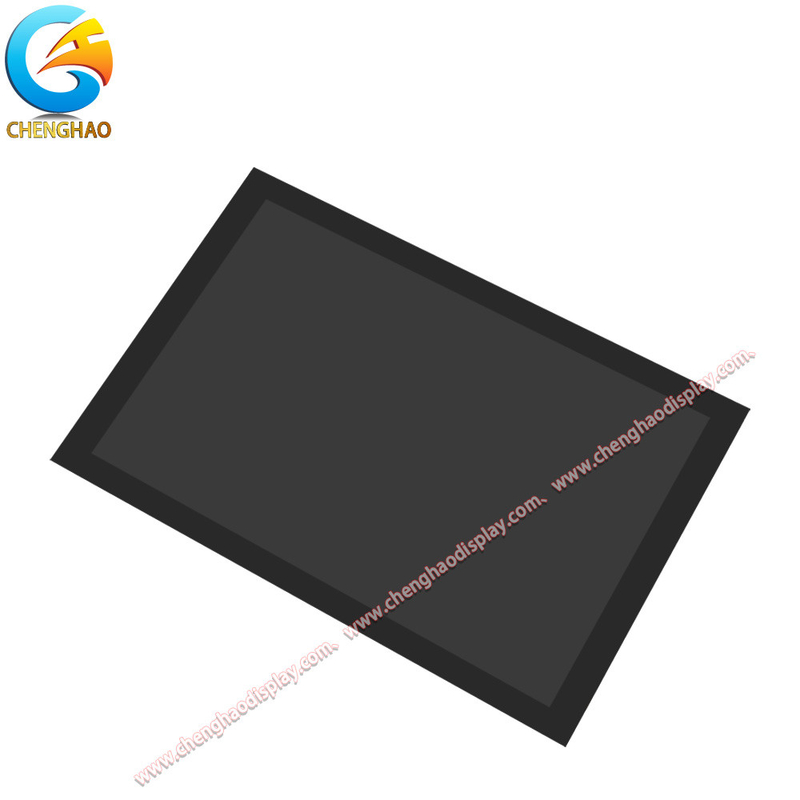

CH101WX05A-CTCは,複数のシナリオアプリケーションのために設計された10.1インチ垂直画面カラーTFTLCDモジュールで,高コスト性能と安定した性能が主な利点です.800×1280の解像度と IPS ワイドビューイングアングル技術 (80/80/80/80) を組み合わせると,繊細な画像品質と広い視域が表示されます.MIPI-DSIインターフェースは,FH26-31S-0とマッチされています.3SHWコネクタ 高速・低電力データ転送スマートデバイスの効率的なニーズに適応し,安定した信頼性の高い接続を保証します.300cd/m2 の標準的な明るさは,屋内環境で柔らかく快適な視覚体験を提供します電気消費を効果的に削減し,デバイスのバッテリー寿命を延長します.
このモジュールはG+G容量タッチスクリーンソリューションを採用し,2.0mmのガラスレンズと0.55mmのITOガラスで構成された複合構造で,モジュールの総厚さはわずか5.85±0.3mmで,軽量で衝撃に耐える表面の6H硬度ガラスは,日常的な磨きや破損に耐える.GT911タッチチップを装備し,正確なマルチタッチ応答をサポートし,敏感でスムーズに動作します.
環境に適応できる点では,CH101WX05A-CTCは -20°Cから70°Cの広い温度範囲で安定して動作し,貯蔵温度は -30°Cから80°Cまで延長されます.屋外や工業用など厳しい環境に適しています.   このモジュールは RoHS 環境保護基準に準拠し,コンパクトな構造を持ち,産業用制御端末,車両情報システム,商業用ディスプレイ機器その他の分野スマートファクトリーや車両ナビゲーションのための情報ディスプレイのインターフェースとして使用されるか,CH101WX05A-CTCは,ユーザーに効率的で安定したディスプレイとタッチソリューションを提供し,信頼性の高いパフォーマンスと高コスト性能を提供します..

特徴:

* 10.1インチ垂直画面 IPSディスプレイアーキテクチャ
高解像度IPSパネル800×1280,80/80/80/80 ワイドビューイングアングル技術で,画像の正確な色を再現を保証します.視角範囲内での明るさや色差がない複数の人によるコラボレーションや複雑なインターフェース操作のシナリオに適しています

* 300cd/m2の明るさと省エネ表示モード
300cd/m2 の標準的な明るさと 伝達型と通常黒色ディスプレイモードが組み合わせられ, 室内環境では柔らかく,はっきりとした視覚効果を 提供し,同時に消費電力を削減します.装置の使用期間を延長するバッテリー駆動のポータブルデバイスに 適応しています

*G+G容量感触ソリューション
2.0mmのガラスレンズと0.55mmのITOガラス複合構造を採用し,モジュールの総厚さは5.85±0.3mmのみで,表面の6H硬度ガラスは傷に耐える,GT911タッチチップを搭載している精度の高いマルチタッチ応答に対応し,タッチ操作は敏感でスムーズです.

* MIPI-DSI高速インターフェースと専用コネクタ
MIPI-DSI インターフェースを備えており,高速および低電力データ送信をサポートし,安定かつ信頼性の高い信号伝送を保証するために FH26-31S-0.3SHW コンネクタを備えています現代のスマートデバイスの効率的なデータ処理ニーズに適応する.

* 広い温度範囲で環境に適応可能
動作温度範囲は -20°Cから70°C,保存温度は -30°Cから80°Cです.外や産業環境などの高温差環境に適応できます.極端な条件下で長時間安定して動作できるようにします.

* 軽量でコンパクトなモジュール式設計
総厚さはわずか5.85mmで,軽量構造は,車両に搭載された中央制御,ハンドヘルド端末など,スペースが限られたデバイスに簡単に統合できます.同時に精密な構造設計により 衝撃耐性が向上します

* 環境保護と信頼性認証
厳格な振動,落とし,環境試験の後,製品が高い信頼性要求のあるシナリオで安定して動作できるようにします.例えば,産業や医療.

技術パラメータ:

応用:

* インテリジェントな農業機器の監視
農業機械 (収穫機や種まき機など) では,CH101WX05A-CTCの広い温度範囲 (−20°C~70°C) は,農地環境の温度変動に対応できます.そして,高明るさスクリーンは,太陽光の下でも,動作パラメータ (収穫の進行と種まき量など) を明確に表示できます.垂直画面のデザインは,リアルタイムデータの一連の表示に便利であり,IPSの広い視角により,オペレーターはさまざまな角度から情報を迅速に読み取ることができます.農業の精度と効率の向上.

* 冷蔵庫ロジスティック温度モニタリングターミナル
コールドチェーンの輸送では,モジュールの低温 - 20°Cの適応性が冷蔵トラックや冷蔵庫環境で安定した動作を保証します.高解像度画面は,明らかに,貨物温度や位置などの重要な情報を表示します垂直画面のレイアウトは,ロングストライプのデータリストを表示するのに適しており,物流担当者が迅速に確認するのに便利です.薄くて軽いデザインは,ポータブル冷链監視機器に簡単に統合できますリアルタイムデータアップロードをサポートし,新鮮食品や医薬品などの冷蔵庫の輸送の安全性を保証します.

* 医療 移動 病棟 巡回
CH101WX05A-CTCは,病院のシナリオでは,移動病棟回路のためのディスプレイ端末として使用できます.10.1インチ垂直画面は,電子医療記録を表示するのに適しています.画像データや試験報告, IPS の広い視角は,医療従事者がチェックと診断を行うのに便利です. G+G タッチスクリーンは,迅速なページターニングと注釈をサポートします.300cd/m2の明るさは柔らかく,屋内では目を保護します病院のさまざまなエリア (通常の温度病棟や低温研究所など) で安定して動作できるようにします.

* 屋外フィットネス機器のインタラクティブなスクリーン
屋外ジムやスポーツ機器では,このモジュールの高明るさ画面 (300cd/m2) は,自然光の下でスポーツデータ (心臓拍数,カロリー消費など) を明確に表示します.広い温度範囲は,すべての天候の屋外環境に適しています垂直画面のデザインはスポーツチュートリアルや仮想コーチインターフェースを表示するのに適しており,容量感触画面は手袋で操作をサポートします.異なる気象条件でユーザー体験を向上させる.

* 船舶と船舶機器の制御インターフェース
船舶のコックピットや海洋探査装置では,CH101WX05A-CTCの高温性能 (−20°C~70°C) は,高湿度と大きな温度差の海洋環境に耐える.IPS の 広い 視角 は,乗組員 が 異なる 角度 で 航海 地図 と 装備 の 状態 を 見える よう に する薄くて軽い構造で,船のコンソールに簡単に組み込める.MIPI インターフェイスの低電力消費特性により,機器のエネルギー消費量が減少します.長期間の海上運用に適しています

カスタマイズ:

CH101WX05A-CTCディスプレイモジュールは,さまざまなアプリケーションシナリオにおける顧客の特定のニーズを満たすためにさまざまなカスタマイズオプションを提供しています.この製品の主要カスタマイズコンテンツは以下のとおりです:

# モジュールのサイズと形状: モデルのサイズと形状を顧客の特定の要求に応じて調整し,顧客のデバイスに完璧に適合することを確認できます.この柔軟性により,CH101WX05A-CTCは空間が限られた環境で効果的に使用できます..

#バックライトの明るさ調整:CH101WX05A-CTCのバックライトの明るさは,最大300CD/m2の明るさで,顧客のニーズに応じてカスタマイズすることができます.顧客は,異なる照明条件下で最適な可視性を確保するために,アプリケーション環境に適した明るさを選択できます..

# インターフェースタイプカスタマイズ:このモジュールは,MIPI,SPIなど,複数のインターフェースタイプのカスタマイズをサポートします.顧客は,デバイスの互換性に応じて適切なインターフェースタイプを選択して,より良いデータ送信と制御を達成できます..

#タッチソリューション:タッチ機能を必要とする顧客には,容量性および抵抗性タッチパネルのカスタマイズオプションを提供します.

顧客は,ユーザーインタラクションの体験を向上させるために,アプリケーションのニーズに合ったタッチテクノロジーを選択できます.

#パッケージデザイン:私たちはまたカスタマイズされたパッケージングサービスを提供し,顧客はブランドイメージと輸送ニーズに応じて異なるパッケージング材料とデザインを選択することができます.このカスタマイゼーションは,輸送中に製品の安全性を確保し,同時にブランドの市場イメージを向上させます.

# 輸送方法の選択: 輸送時,私たちは顧客のサプライチェーン管理ニーズをより良く満たすために顧客指定の輸送方法をサポートします.この柔軟性は,製品が顧客に間に合って安全で届けられるようにします..

これらのカスタマイズオプションを通じて,CH101WX05A-CTCは,顧客によりターゲット化されたソリューションを提供し,さまざまな産業やアプリケーションのニーズを満たすことができます.製品とユーザー体験の価値を高めること

FAQ:

Q: 製品の動作湿度範囲は?高湿度環境での使用に適していますか?
A:CH101WX05A-CTCの動作湿度は ≤90% RH (不凝縮) で,ほとんどの室内および室外環境に適しています.高湿度環境で使用した場合,長期的に信頼性を確保するために,密閉されたハウジングまたは防湿対策を使用することが推奨されます..

Q: 技術サポートは遠隔診断サービスを提供していますか?
A: はい,私たちの技術チームは,リモートツール (リモートデスクトップ,ビデオ会議など) による問題の診断に顧客を支援することができます.ソフトウェアの構成やドライバ互換性などの欠陥を迅速に特定するリアルタイムのソリューションを提供します.

Q: 製品には反光や指紋防止のコーティングがありますか?
A: 標準版には反光や指紋防止のコーティングはありませんが,高い伝達性 (≥80%) と300cd/m2の明るさにより,ほとんどの環境で明確な表示ができます.特殊なコーティングが必要な場合外の強い照明や頻繁に触れる場面のニーズを満たすためにそれをカスタマイズするために技術チームに連絡することができます.

Q: 製品に対する信頼性試験報告書は提供されていますか?
A: はい,私たちは,CH101WX05A-CTCの信頼性テストデータを提供することができます.-20°Cから70°Cなどの厳しい条件下で安定性を証明する顧客がアプリケーションシナリオの適応性を評価できるようにする.

Q: 営業時間外での技術サポートの対応時間は?
A: 私たちは6×8時間 (営業日) の技術サポートを提供しています. 営業時間外では,公式メールまたは緊急連絡番号でメッセージを残すことができます. 情報を受信した後,顧客の問題が間に合って解決されることを保証するために,最初の営業日以内に応答することを優先します..
