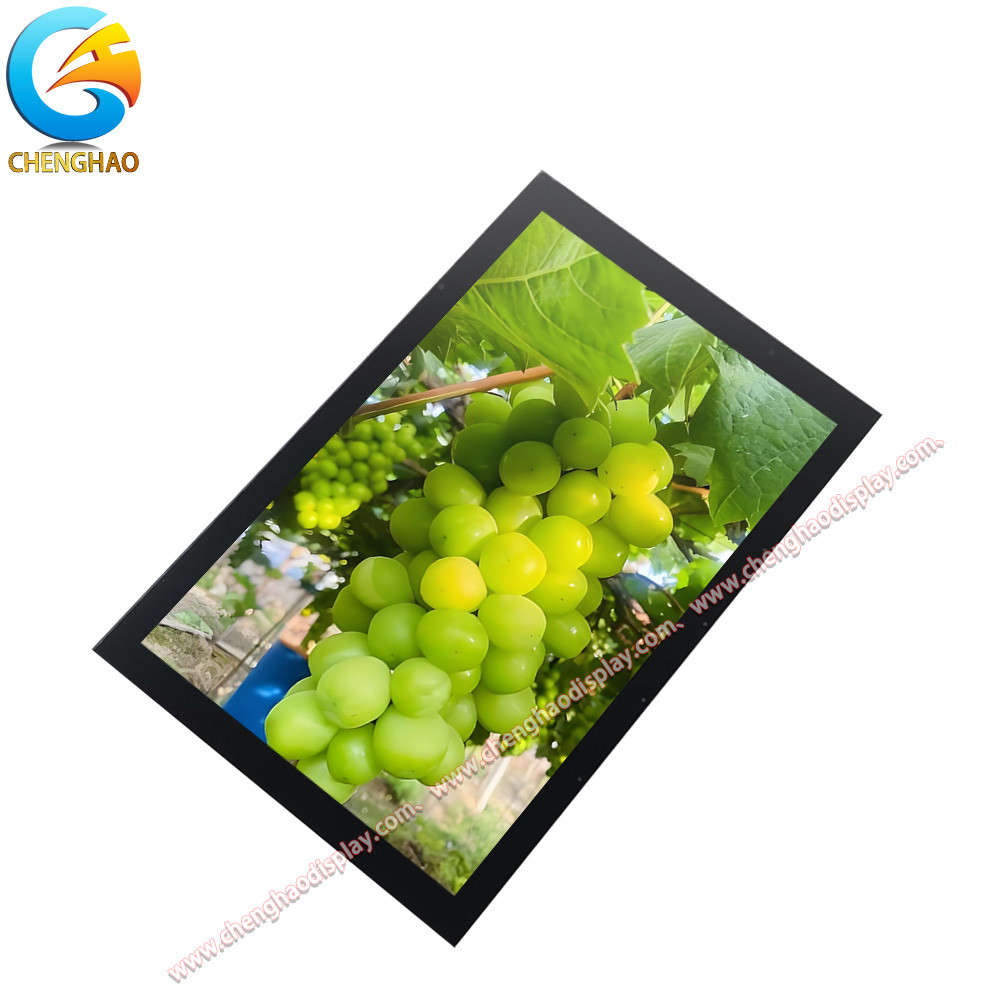

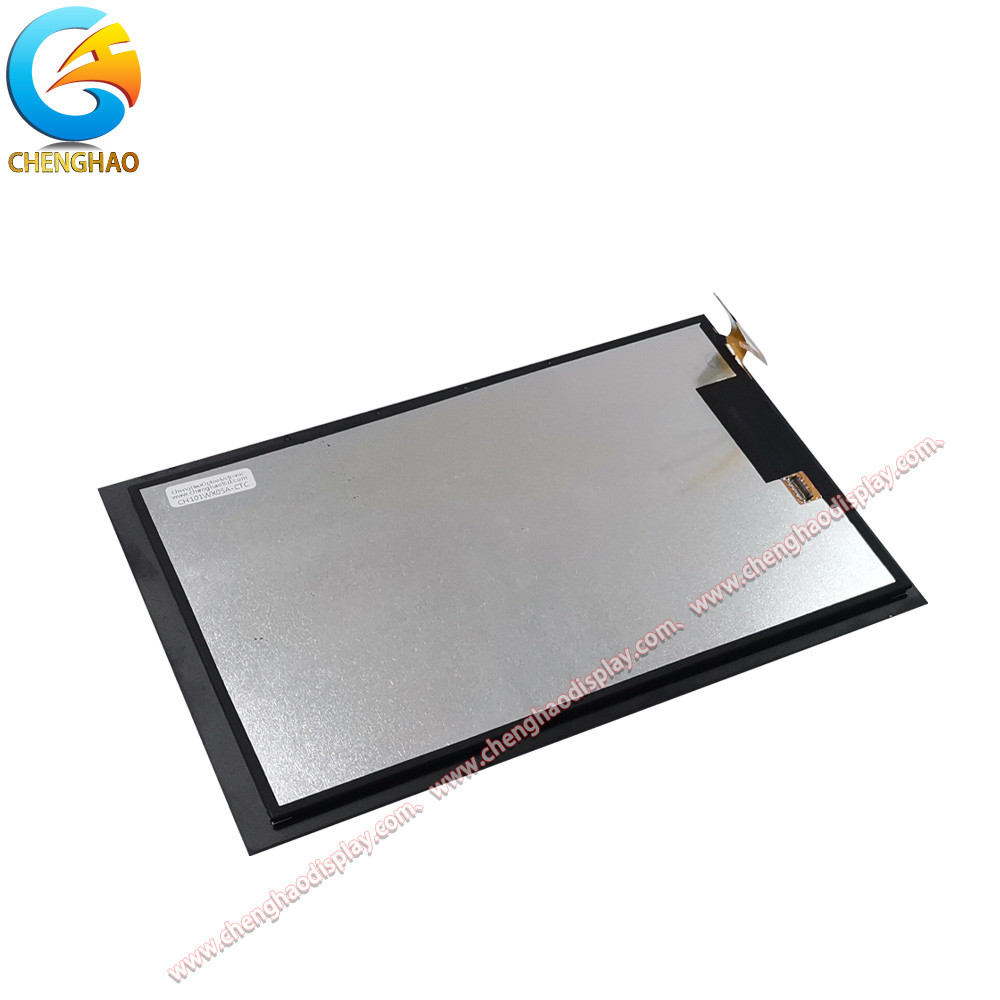

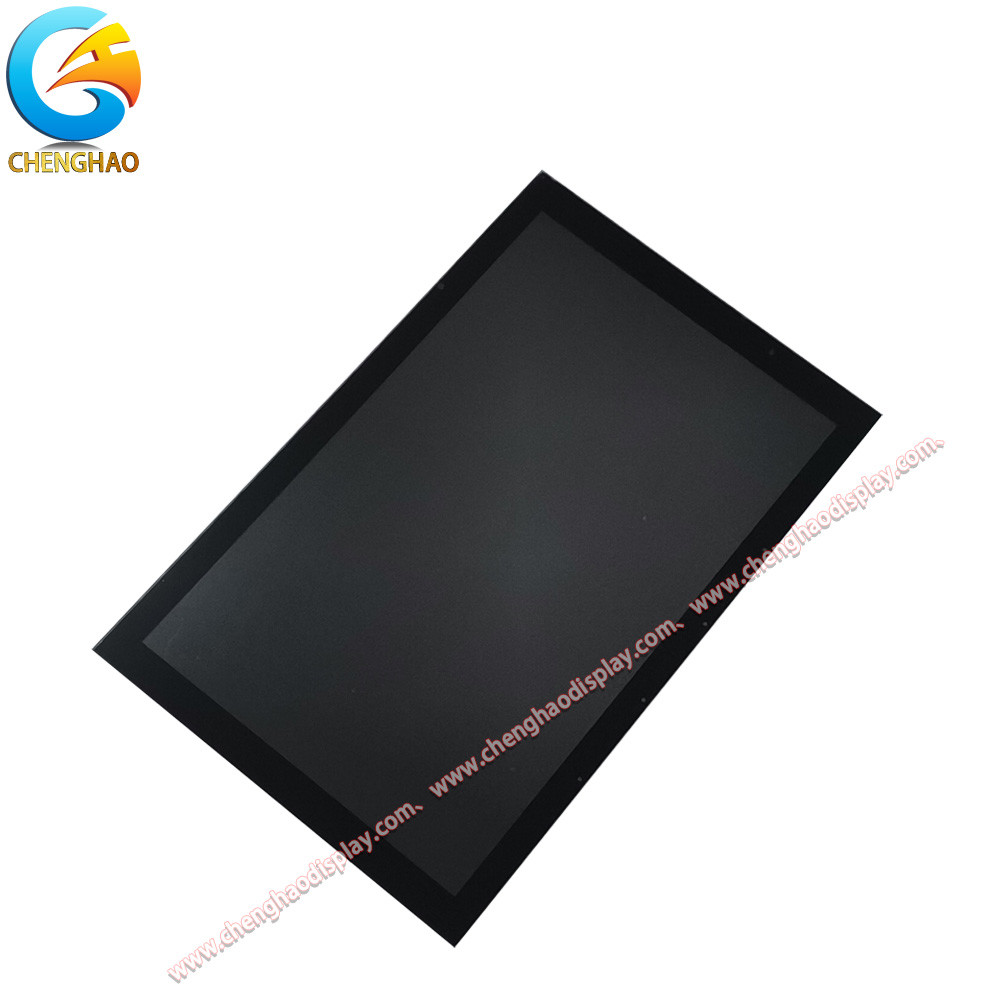

10.1インチ IPS LCDスクリーン MIPIディスプレイ タッチスクリーン 31ピン 1280x800 ディスプレイモード IPS /トランスミシブ / 通常黒

製品説明:

CH101WX05A-CTCは,多様なディスプレイニーズのために設計された10.1インチの垂直色 TFT LCD モジュールです.IPS ワイドビューイングアングル技術 (80/80/80/80) と 800 × 1280 の解像度で,正確な色と広いビューイングアングルを保証します標準的な明るさ300cd/m2は,室内環境でも明確な表示を可能にします.トランスミシブと通常黒色表示モードを組み合わせたMIPI インターフェース設計は高速データ転送と低電力操作をサポートします.現代のスマートデバイスの効率的なニーズに適応する接続の安定性を確保するために FH26-31S-0.3SHWを使用します.

このタッチスクリーンモジュールは,G+G電容性タッチスクリーンを使用し,精密で敏感なマルチタッチ操作をサポートするためのGT911タッチチップを装備しています.8V-3.3V,低電力消費量と高い互換性が保証されています.2.0mmのガラスレンズと0.55mmのITOガラスから構成された複合構造は,モジュール全体の厚さはわずか5.85±0.3mmです.軽くて耐久性があるタッチスクリーン表面の硬さ6Hは 日常の擦り傷に耐える
		環境に適応できる点では,CH101WX05A-CTCは -20°Cから70°Cの広い温度範囲で安定して動作し,貯蔵温度範囲は -30°Cから80°Cまで拡張されています.屋外や工業用など厳しい環境に適していますさらに,モジュールはRoHS環境保護基準に適合し,コンパクトな構造設計を持っています.スマートホーム制御ターミナルに統合するのに適しています.車両情報システム信頼性の高いディスプレイとインタラクションソリューションをユーザーに提供します.

特徴:

10.1インチ垂直画面 IPSディスプレイ:高解像度800×1280のIPS技術を採用し,80/80/80/80の広い視角設計で,正確な色と一貫した視角を保証する.多人間の協力や複雑な操作シナリオに適しています.

300cd/m2の明るさと省エネモード:典型的な明るさ300cd/m2 伝達型と通常黒色ディスプレイモードと組み合わせた室内環境での明確な視力を確保し,同時に電力消費を削減し,エネルギー効率を向上させる.

G+G容量感触画面:2.0mmのガラスレンズと0.55mmのITOガラスから構成された複合構造で,総厚さわずか5.85±0.3mm,表面硬さ6H,強い摩擦耐性精密なマルチタッチ操作をサポートする敏感な応答を保証するGT911チップを搭載しています

MIPI高速インターフェイスと安定接続:MIPI-DSIインターフェースを備えており,高速および低電力データ送信をサポートし,信号伝達の安定性と信頼性を確保するためにFH26-31S-0.3SHWコネクタを備えています.

広い温度範囲で環境に適応可能:-20°Cから70°Cの広い温度範囲で安定して動作し,貯蔵温度範囲は-30°Cから80°Cまで拡張されます.屋外や産業用など高温差の環境での使用要件を満たす.

高伝達性と高電圧互換性光学伝達性 ≥80%,画像は透明で自然です.タッチパネルは2.8V-3.3Vの広い電圧入力をサポートし,強力な互換性があり,さまざまな機器の電源ソリューションに適応します.

軽量でコンパクトな構造設計厚さは5.85mmで 軽量なデザインで 携帯デバイスや 空間が限られたアプリケーションに 簡単に組み込める装置設計の柔軟性を向上させる.

環境保護と信頼性の認証:材料の安全性を確保するために RoHS 環境保護基準に準拠しています.長期的な安定性を保証し,高い信頼性要求のある産業や医療分野に適しています.

技術パラメータ:

応用:

(1) 車載インフォテインメントシステム
車両内でのシナリオでは,CH101WX05A-CTCの垂直画面デザインは,車両内の中央コンソールのレイアウトに適合し,ドライバーがナビゲーションを簡単に表示できます.音楽 その他の情報IPSの広い視角は反射干渉を軽減し,異なる運転角度での可視性を確保します.MIPIインターフェースの高速送信は,リアルタイムでのトラフィックデータの読み込みをサポートします.-20°C~70°Cの高温性能により,車内の高温露出や低温環境に対応し,車内システムの信頼性を向上させます.

(2) 商業広告とデジタルサイネージ
ショッピングモールやレストランなどでは,モジュールの高解像度とカラー表現が広告コンテンツを鮮明に表示できます.垂直画面設計は,広告や動的情報の長いストライプを再生するのに適しています薄くて軽い構造で,壁や垂直広告機に簡単に組み込める.MIPIインターフェイスの低消費電力特性により 運用コストが削減され 長期再生に適しています.

(3) 携帯医療診断機器
医療分野では,CH101WX05A-CTCは,携帯超音波機器やモバイル診断端末で使用できます.垂直 画面 の 画面 に よっ て,医師 は 画像 の 切片 や データ の 図 を 簡単 に 見 ます, IPS の広い視角は,複数人の相談で画像の一貫性を保証します. G+G タッチスクリーンは,正確な操作をサポートします.広い温度範囲は,病院冷蔵庫や屋外診断と治療などの大きな温度差のあるシナリオに適しています医療機器の柔軟性を向上させる.

(4) 産業モノインターネット (IIoT) 端末
産業用環境では,このモジュールはデバイスモニタリング画面や人間コンピュータインタラクションインターフェースとして使用できます.垂直画面設計は,リアルタイムデータ (生産ラインの状態など) の複数のセットを表示するのに適しています.IPSの広い視角により,操作者はさまざまな角度から情報を迅速に読み取ることができます.高温での設備の安定した動作を保証する高温性能と反干渉能力 (RoHS認証)工場内の塵や電磁気干渉環境,そしてMIPIインターフェースは,産業制御器との効率的な通信をサポートします.

上記のさまざまなアプリケーションシナリオを通じて,CH101WX05A-CTCは,性能の利点と適応性により,さまざまな産業のための信頼性の高いディスプレイとインタラクションソリューションを提供します.

サポートとサービス

CH101WX05A-CTCディスプレイモジュールは技術仕様だけでなく,顧客が使用中の最高の体験を確実にするために包括的なサポートとサービスを提供しています.効率的でプロフェッショナルなサービスを顧客に提供することにコミットしています提供する主なサポートコンテンツは以下の通りです.

(1) 技術コンサルティング: 当社の技術チームは,顧客にプロの技術コンサルティングサービスを提供するために常に準備ができています.設置ガイドや機能的なアプリケーション顧客はメールや電話で連絡して 迅速な回答や提案を得ることができます

(2) カスタマイズサービス:CH101WX05A-CTCモジュールは,モジュールの形状,バックライトの明るさ,インターフェースタイプを含むさまざまなカスタマイズオプションをサポートします.私たちのエンジニアは,特定のアプリケーション要件を満たすカスタマイズされたソリューションを確保するために顧客と密接に協力します製品の適用性と性能を向上させる [1].
保証および販売後サービス: 通常の使用下で製品の信頼性を保証するために,CH101WX05A-CTCに1年間の保証サービスを提供します.保証期間中に品質の問題が発生した場合顧客の権利と利益の保護を保証するために,無料の修理または交換サービスを提供します [2].

(3) サンプルサポート:顧客が購入決定する前に評価するのを助けるために,サンプルアプリケーションサービスを提供します.顧客は,製品が彼らのニーズを満たしているかどうかを確認するために試験のためにサンプルを申請することができます..

(4) フィードバックと改善:私たちは顧客のフィードバックを重視し,製品やサービスを継続的に改善するために,ユーザーの経験と提案を定期的に収集します. お客様の満足は私たちの目標です.製品性能とサービス品質を継続的に最適化します.

上記のサポートとサービスにより,CH101WX05A-CTCは高性能ディスプレイソリューションだけでなく,さまざまなアプリケーションの顧客にとって信頼できるパートナーです.我々は,技術的進歩と革新を共同で推進するために,顧客と協力することを楽しみにしています.

FAQ:

Q: 300cd/m2 の明るさは屋外使用に適していますか?強い照明の下での表示効果は?
A: 300cd/m2 の典型的な明るさは,会議室,ショッピングモール,カーセンターコンソールなどの室内環境のために設計されています.日焼け止めを使用するか,より高い明るさでカスタマイズされたバージョンを選択することをお勧めします (確認のために技術サポートに連絡する必要があります).

Q:G+Gタッチスクリーンの硬さ6Hは 日常の擦り傷に耐えるか? 寿命は?
A: 6H 硬さ は 一般 的 な 傷 や 磨き に 効果 的 に 耐える こと が でき,商業 や 産業 の 大部分 の 環境 に 適し です.触覚画面の寿命は500万以上の触覚操作に達することができます特定の寿命は使用頻度と環境によって影響されます.

Q: 製品の広い温度範囲 (−20°C~70°C) において,追加の保護措置が必要ですか?
A: この広温設計は,自動車や屋外機器などの従来の極端な温度環境に 追加の保護なしで適応できます.-40°C以下など) の条件で使用する必要があります.防寒版をカスタマイズするために 技術チームに連絡できます

Q: 製品の保証期間はどのくらいですか? どの場合,保証期間中に無償で修理することができますか?
A: CH101WX05A-CTCは12ヶ月間の保証サービスを提供します.保証期間中,人間以外の損傷 (材料の欠陥,工芸の問題など) は,無料で修理または交換できます.人為的損害や不可抗力による故障は,合理的な修理手数料が請求されます..

Q: 販売後サービス応答時間はどのくらいですか? テクニカルサポートは提供されていますか?
A: お客様のフィードバックを受け取り,24時間以内に返信し,48時間以内に解決策を提供すると約束します.技術サポートチームは,製品統合やパラメータデバッグなどの問題を解決するために顧客を支援することができます.遠隔指導や現場での支援 (プロジェクトの要件に応じて) を提供します.

Q: 製品に関する技術文書とドライバが提供されていますか?
A: はい,我々は,仕様,インターフェースの定義,機械的な寸法図などを含む詳細な技術文書を製品に提供します.

Q: 画面のパラメータ (明るさ,インターフェースタイプなど) は顧客のニーズに応じてカスタマイズできますか?
A: カスタマイズされたサービスがサポートされています.例えば,明るさはより高いレベルに調整できます (実行可能性を確認する必要があります),または,インターフェースタイプは,需要に応じて変更できます (MIPIからRGBへの変更など)特定のカスタマイズプランは 技術チームに伝えられ,我々は評価し,最良のソリューションを提供します.

Q: 製品の輸送包装は衝撃に耐えますか? 輸送の安全をどのように保証しますか?
A: プロフェッショナルな防衝撃パッケージを 使っています 内層はスクリーンを保護するために 泡やエアクッションを使用しています外層は,輸送中に振動や衝突によって損傷しないように強化された紙箱です.

Q:CH101WX05A-CTCは環境保護基準を満たしていますか?材料は安全ですか?
A: はい,この製品は RoHS 環境保護基準に完全に準拠しており,すべての材料はグリーン安全を確保するために危険物質試験に合格しています.同時に,私たちの生産プロセスは,製品品質と適合性を保証するために,ISO 9001品質管理システムに厳格に従います.
