300nits SPI円のTft LCDの表示40Pの開いたフレームLcdモジュール
担当者 : Tina Fu
電話番号 : +86 755-27806536
WhatsApp : +8615919862398
最小注文数量 : | 1個 | 価格 : | Negotiation |
---|---|---|---|
パッケージの詳細 : | すべてのプロダクトはそれを安全保つ右の方法で詰まる。プロダクトの小さいサイズのために私達はより大きいサイズのために皿+カートンを、私達使用泡のスロット+カートン使用する。私達はまた顧客の要求に従ってパ | 受渡し時間 : | 7-15 営業日 |
支払条件 : | T/T | 供給の能力 : | 300Kpcs/month |
起源の場所: | 深セン、中国 | ブランド名: | Chenghao/Oem |
---|---|---|---|
証明: | ROHS、ISO9001、CE | モデル番号: | CH190QV01A-CT |
詳細情報 |
|||
商品名: | 1.9インチの小型LCDタッチスクリーン | ディスプレイモデル: | IPS /トラミッシブ/ノーマリブラック |
---|---|---|---|
画面タイプ: | 1.9インチTFT+CTP | 点の数: | 170×320 |
見る方向: | 80/80/80/80 | TFTインターフェイス: | MCU |
FPC数: | 30 | ドライバーIC: | ST7789 |
ハイライト: | 1.9 インチ小型 LCD タッチ スクリーン、30pin mcu 小型 LCD タッチ スクリーン、MCU IPS Tft ディスプレイ,30pin mcu Small LCD Touch Screen,MCU IPS Tft Display |
製品の説明

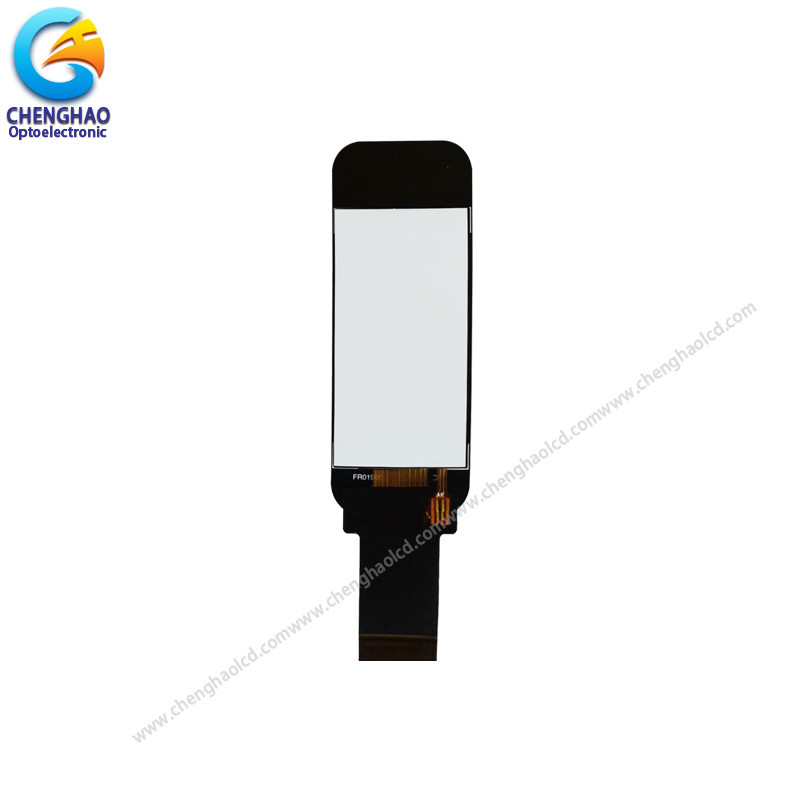

1.9 インチ小型 LCD タッチ スクリーン 30pin Mcu 170*320 IPS Tft ディスプレイ
1.仕様
モデル番号。 | CH190QV01A-CT |
モジュールタイプ | 1.9インチ TFT+CTP |
ディスプレイモード | IPS・透過・ノーマリーブラック |
ドット数 | 170×320 |
視線方向 | 満杯 |
モジュールサイズ | 26.8×72.0×2.28mm |
TFTアクティブエリア | 22.7×42.72mm |
インターフェース | SPI+MCU |
バックライトタイプ | 白色LED |
2. 説明
ChengHao ディスプレイ モデル CH190QV01A-CT は、スイッチング デバイスとしてアモルファス シリコン TFT を使用するカラー アクティブ マトリックス薄膜トランジスタ (TFT) 液晶ディスプレイ (LCD) です。TFT液晶パネル、タッチパネル、駆動IC、バックライト、FPCで構成されています。
この TFT LCD には、170*320 解像度の 1.9 (垂直スクリーン) インチの対角線上のアクティブ ディスプレイ領域があります。
このプロジェクトで使用されるドライバーは ST7789 で、RGB 信号入力により 262K/65K 色を表示できます。ドライバはガラス上に実装され、ディスプレイ モジュールを駆動するためのコンポーネントを含む FPC を介して相互接続されます。SPI インターフェイスをサポートします。
さらに、FPCは、バックライトやFPC構造の変更、インターフェース定義など、顧客の要件に応じてカスタマイズすることもできます.
RoHS 準拠 & ハロゲンフリー。
3. 図面
ノート:
(1) ディスプレイタイプ: 1.9インチ TFT+CTP
(2) 視線方向 : FULL
(3) 液晶駆動IC : ***
(4) 偏光モード : ****
(5) 保管温度 : -30~80 ℃
(6) アンマーカー公差: ±0.20
(7) 保護 : ROHS
4. クイック詳細
LCM 番号 : CH190QV01A-CT
解像度: 170*320
ドットピッチ : ******
外形寸法:26.8×72.0×2.28mm
アクティブエリア:22.7×42.72mm
視野角|: R/L/U/D 80/80/80/80(度)
TFT 電気インターフェイス: SPI/MCU
TFTドライバIC : ***
コントラスト比:800
バックライトの種類 : LED
応答時間 : ******(ミリ秒)
表示モード:IPS、ノーマリーブラック、透過型
動作温度:-20~70(℃)
保管温度:-30~80(℃)
表示色:262K/65K
バックライト寿命 : 20k hrs(Min.)
タッチパネルタイプ:CTP
5. 申請
6. 当社のサービス
1.当社の製品を購入されたすべてのお客様に、1年間の製品アフター保証サービスを提供します。
2. 当社製品のテストまたは使用中にお客様が遭遇した技術的な問題については、当社の技術チームがいつでもリモートのオンライン技術サポート サービスをお客様に提供します。
3. ISO認証を取得したファクトリータイプのサプライヤーです。販売中の当社の製品は、出荷前に厳格な品質検査とテストを受けており、CE / ROHS認証にも合格しています。
4. 私達にあなたの順序のための強い保証およびロジスティクス技術サービスを提供できる専門の売り上げ後のサービス チームがあります。
5. 商品の不具合による弊社からの商品発送後30日以内の交換。
6. 多くの海運会社との長い協力関係があり、輸出量が多い。運送会社は私たちに良い割引を提供することができます.
7.よくある質問
Q1: 出荷前に製品をテストしていますか?
A: 私達は送信する前にすべての prodcuts 品質をテストしました。
Q2: お支払い方法は何ですか?
A: T/T、Paypal、西連合等。
Q3: リードタイムは? サンプル注文は可能ですか?
A: リードタイム: 7-15 営業日.MOQ はありません。サンプルの注文は問題ありません。
Q4:サンプルに従って作り出すことができますか。
A: はい、私達はあなたのサンプルか技術的なデッサンの設計によって作り出すことができます、また型を造ることができます。
Q5.パッキングの条件は何ですか。
A: 通常、私達は標準的なパッケージで私達の商品を詰めます、またあなたが法的に登録された特許を持っているなら、私達はあなたのブランドの箱に商品を詰めることができます.
