3.5" CTPの産業容量性タッチ画面320x480 300cd/m2 TFT LCDの表示モジュール
担当者 : Tina Fu
電話番号 : +86 755-27806536
WhatsApp : +8615919862398
最小注文数量 : | 1PCS | 価格 : | Negotiation |
---|---|---|---|
パッケージの詳細 : | すべてのプロダクトはそれを安全保つ右の方法で詰まる。プロダクトの小さいサイズのために私達はより大きいサイズのために皿+カートンを、私達使用泡のスロット+カートン使用する。私達はまた顧客の要求に従ってパ | 受渡し時間 : | 7-15仕事日 |
支払条件 : | T/T | 供給の能力 : | 300Kpcs/month |
起源の場所: | シンセン、中国 | ブランド名: | Chenghao/Oem |
---|---|---|---|
証明: | ROHS、ISO9001、CE | モデル番号: | CH154HV05A-CT |
詳細情報 |
|||
製品名: | TFT LCDの容量性タッチスクリーン | 決断: | 320x320 |
---|---|---|---|
実用温度: | -20 | +70 ℃ | 保管温度: | -30 | +80 ℃ |
背部ライト: | 3白いLED | 重量: | TBD g |
表示モード: | IPS | ||
ハイライト: | 正方形TFT LCDの容量性タッチスクリーン,ST7796 IC TFT LCDの容量性タッチスクリーン,TFT LCD IPSの容量性タッチスクリーン |
製品の説明

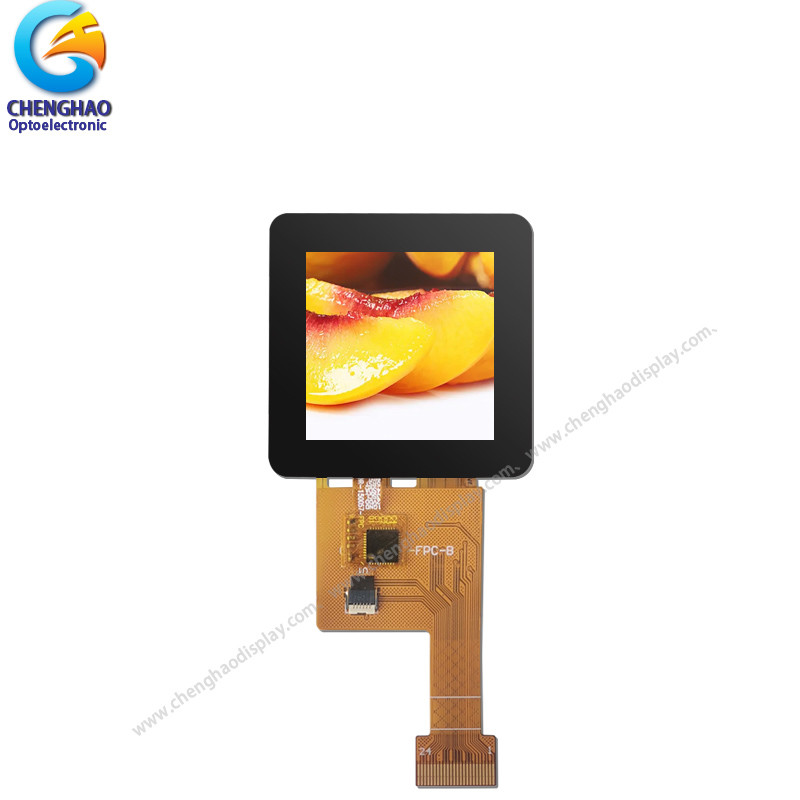

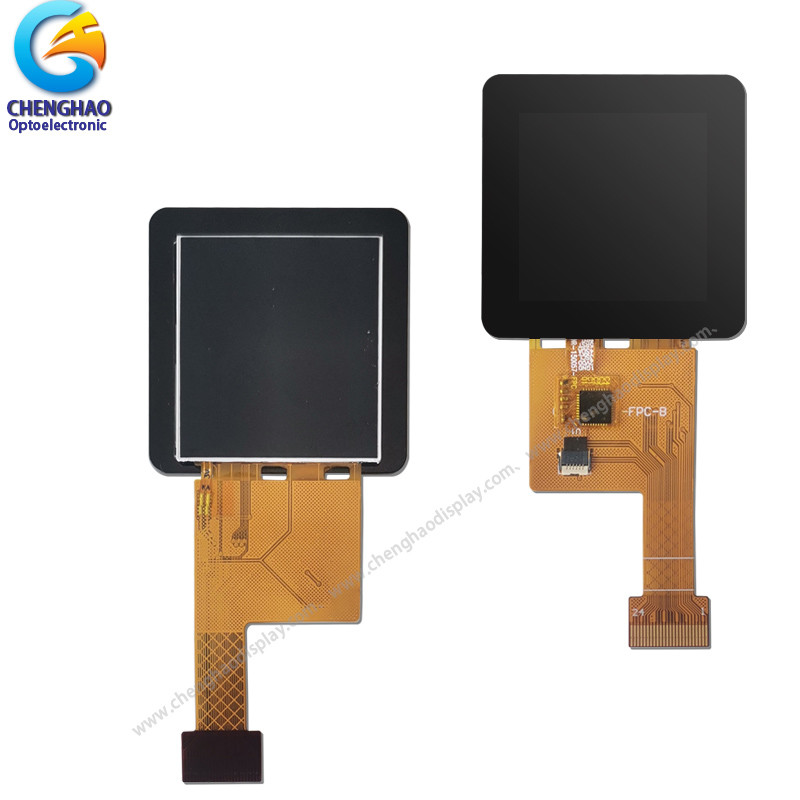

ST7796 ICの正方形TFT LCDの容量性タッチスクリーン320*320
1. 指定
部品番号。 | CH154HV05A-CT |
サイズ | 1.54インチ |
決断 | 320*320 |
輪郭次元 |
40.2 (W) ×40.5(H) ×4.1(T)mm
|
作用面積 |
27.744 (W) ×27.744(H) mm
|
インターフェイス |
4-lines_8bit SPI
|
IC | ST7796 |
FPC | 24のPIN |
働く温度 | -20°C | 70°C |
保管温度 | -20°C | 70°C |
受渡し時間 | 10日 |
2. 記述
Chenghaoの小型接触表示(CH154HV0A-CT)は1.54インチの斜めの長さの表示区域、320*320点の決断の小型色の接触LCD表示で、4-lines_8bit SPIインターフェイスを支える。この320x320 tft lcdはだけでなく、IPSの完全な視野角の表示(80/80/80/80)、また広い温度の表示であり(- 20~+70℃)ではない。
この小型色LCDスクリーンが十分にあなたのプロジェクトの必要性を満たすことができなければ私達はまたあなたのプロジェクトの必要性に従ってこの色LCDスクリーンのある変数を変更してもいい。変更することができる内容はFPCの形の構造、インターフェイス定義、バックライトの明るさ、スクリーンの表面処理、ロゴのprintinを含んでいる
3. デッサン
注:
(1)ジスプレー体:1.54インチTFT+TP
(2)見る方向: 80/80/80/80
(3) LcdドライブIC:ST7796
(4)偏光子モード:Transmissive/陰性
(5)作動の臨時雇用者:-20~70 ℃
(6)貯蔵の臨時雇用者:-30~80 ℃
(7) Unmarkerの許容:±0.20
(8)保護:ROHS
4. 速い細部
* LCMの名前: 正方形TFT LCDの容量性タッチスクリーン
*モデル:CH154HV05A-CT
* Lcmのサイズ。:1.54インチ
*接触タイプ:容量性タッチ パネル
*ジスプレー体:1.54の」TFT+CTP
*表示色:262K/65K
*点の数:320x320
* TFTのドット ピッチ: 0.0867 (W) ×0。0867(H)mm
*視野角:80/80/80/80
*運転者IC:ST7796
*表示モード:普通IPS/伝達Bllack
*モジュールのサイズ: 40.2 (W) ×40.5(H) ×4.1(T)mm
* TFTの作用面積: 27.744 (W) ×27.744(H)mm
*光:400 nit
*対照:800:1
* TFTのインターフェイスの種類: 4-line_8bit SPI
* TPのインターフェイスの種類:I2C
*ピン ナンバー: 24のピン
*タイプおよび色にバックライトを当てなさい:LEDのバックライト/白い
バックライト: 6 LED
5. 適用
6. FAQ
Q:支払方法か。
T/T、Paypalおよびウェスタン・ユニオン等。
サンプルのため:支払先立って。
大量生産のため:郵送物の前の50%の沈殿物そして50%のバランス。
Q:プロダクトの調達期間は何であるか。
:在庫のサンプルは支払の後の3日以内に送られる。
大量生産のための2から4週
Q:どの位保証期間はあるか。
:通常保証期間は1年である。それは異なったプロダクトによって決まる。
Q:プロダクトMOQは何であるか。
:別のプロダクトに異なったMOQが、連絡する私達に詳細情報のための販売ある。
Q:あなたの売り上げ後のサービスは何であるか。
:どの問題、24時間以内の私達の応答を得れば。解決は私達の専門の技術的なチームによって直ちに提供される。
Q:OEMサービスを提供できるか。
:はい、私達はOEMを提供して、もODMサービスはデッサンに従って、供給プロダクトをカスタマイズできる
Q:私はいかにあなたの製品品質を信頼してもいいか。
:会社は入って来る点検、オンライン テストおよび信頼度試験装置およびシステムのROHSのセリウムのテストによる会社プロダクト進めた
