IPS TFT LCD 容量タッチスクリーン 480x800 2 レーン MIPI DSI インターフェース

製品の説明

IPS TFT LCD 容量タッチスクリーン 480x800 2 レーン MIPI DSI インターフェース

1WVGA ips tFT LCDの仕様

2480×800ipsの LCDの説明

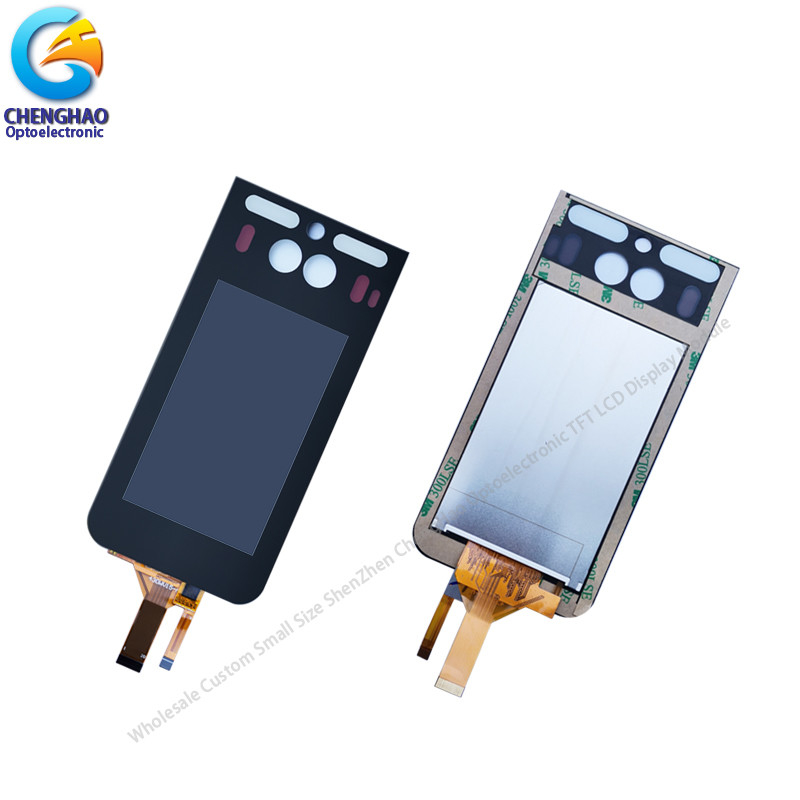

チェンハオディスプレイモデルCH430WV15A-CTCは,交换装置として無形シリコンTFTを使用する色活性マトリックス薄膜トランジスタ (TFT) 液晶ディスプレイ (LCD) である.このモデルは,カスタマイズされた電容性タッチパネルから構成されていますドライブIC,バックライトとFPC
このTFTLCDは,WVGA (480横×800垂直ピクセル) の解像度で,4.3インチ (垂直画面) の斜めで測定されたアクティブディスプレイエリアを有する.

このプロジェクトで使用されているドライバはNT35510で,24ビットRGB信号入力で16M色を表示できます.ドライバはガラスに搭載され,ディスプレイモジュールを動かす部品を含むFPCによる相互接続2レーンMIPI DSIインターフェースをサポートします.
さらに,FPCは,バックライトやCTP構造,インターフェース定義などの変更など,顧客の要求に応じてカスタマイズすることもできます.
RoHS準拠とハロゲンフリー





4. 480x800ipsのタッチスクリーン

* モデル番号 :CH430WV15A-CTC
* モジュールタイプ:4.3" TFT+CTP
* 画面形:垂直画面
*ディスプレイモード:IPS / トランスミシブ / 通常黒
* 点数:480*3 ((RGB) *800
* モジュールのサイズ:75.56 (W)×154.37 ((H)×3.75 (t) mm
* TFTアクティブエリア:56.16 ((W)×93.6 ((H) mm

* TFTインターフェース:2レーンMIPI DSI

* CTPインターフェース:I2C

* CTP IC: GT911

*色: 16.7M
*コントラスト: 800
視野: 80/80/80/80 (U/D/L/R @ CR>10)
*LCDドライブIC: NT35510
* 偏振モード: 伝送/否定
* 動作時間: -20°C~+70°C
* 保存期間: -30°C~+80°C
* 標識を外す許容量: ±0.20
* 環境保護に関する要求事項: RoHS
新しい
* TFT FPC番号: 20ピン

* CTP FPC番号: 8ピン

* バックライト タイプ:8 ホワイト LED シリアル
* 寿命: 20000 時間
* BL回路図:
VF=22.4~27.2 V,IF=20 mA
* 照明量: 400 cd/m2
*タッチパネルタイプ:容量




5光学特性

オプティカル特性

光学仕様の試験は暗室で測定する (環境照明1lux)

温度 = 25±2°C) と光量計システム (ゴニオメーター) の装置で

システムとTOPCON BM-5) と試験装置は,約50cmの距離に置かれます.

測定器の中央は,測定器の表面から,

ディスプレイ表面のスポットが固定されなければならない.

測定前にバックライトは30分間動作している必要があります.

5Wvga ips タッチスクリーンの適用
