3.95インチST7701S TFTレジスティブタッチパネル 480x800 ピクセル Tft LCDモジュール

製品の説明

パーソナライズされた3.95インチ 高解像度のタッチスクリーン すべて無料視聴

方向性 480×800 ピクセル

企業製品カテゴリー

CHENGHAO OPTOELECTRONIC TFT Displayは,プロのカラーLCDディスプレイサプライヤーで,1~10.1インチ間の様々な小型カラーLCDスクリーンのカスタマイズされたサービスを提供しています.製品カテゴリーは以下のとおりです: 1.1インチtftディスプレイスクリーン,1.14インチtftディスプレイスクリーン,1.44インチtftディスプレイスクリーン,1.47インチtftディスプレイスクリーン,1.5インチtftディスプレイスクリーン,1.54インチtftディスプレイスクリーン,1.77インチTFTディスプレイ, 1.8インチtftディスプレイスクリーン,2.0インチtftディスプレイスクリーン,2.1インチtftディスプレイスクリーン,2.2インチtftディスプレイスクリーン,2.31インチtftディスプレイスクリーン,2.4インチtftディスプレイスクリーン,8インチTFTディスプレイ3,0インチtftディスプレイ,3,2インチtftディスプレイ,3,5インチtftディスプレイ,3,9インチtftディスプレイ,3,95インチtftディスプレイ,3,97インチtftディスプレイ,0インチTFTディスプレイ4,3インチtftディスプレイ,4,41インチtftディスプレイ,4,5インチtftディスプレイ,5,0インチtftディスプレイ,5,5インチtftディスプレイ,6,0インチtftディスプレイ8インチTFTディスプレイ7.0インチtftディスプレイ, 8.0インチtftディスプレイ, 9.0インチtftディスプレイ, 10.1インチtftディスプレイ

1小型LCDタッチスクリーンの仕様

2. 小さなLCDタッチスクリーンの簡単な詳細

(1) TFT・ノート

• ディスプレイタイプ: 3.97"TFT/IPS
• 視聴方向: 全国
• LCDドライブIC: ST7701S
• 偏振モード:伝送/否定
• 動作時間: -20°C~+70°C
• 保存時間: -30°C~+80°C
• 標識を消す許容量: ±0.20
• コンネクタをお勧めします: AXE 530124
• 環境保護に関する要求: RoHS

(2) CTP 証券

• レンズ+ITOフィルム+FPC+粘着剤:
  1. ITOフィルム:0.45mm
  2. レンズグラス: 1.1mm
  3. IC: GT911
• 動作電圧: 2.8V ~ 3.3V
• 伝染性: ≥87%
• カバー硬さ: 6H
• 動作温度: -20~70°C,RH ≤90%
• 保存温度: -30~80°C,RH ≤90%

3小型LCDタッチスクリーンの説明

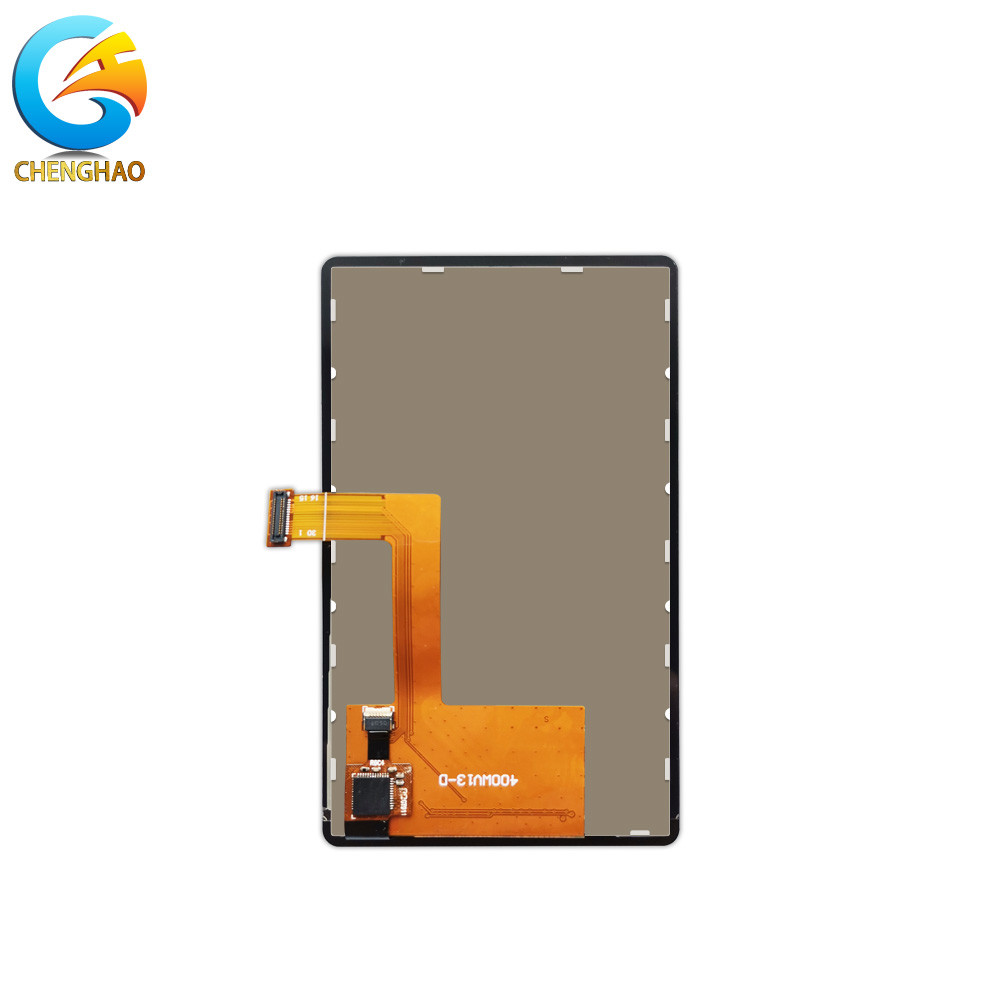

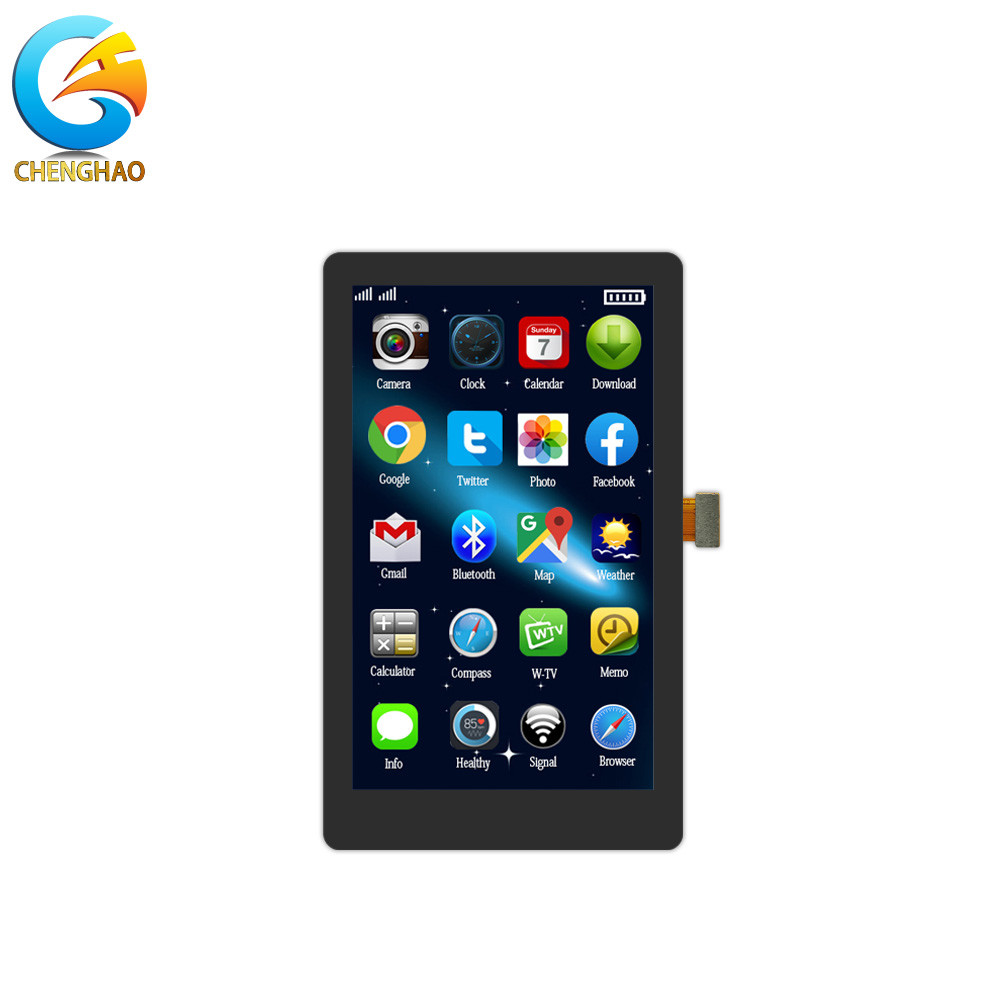

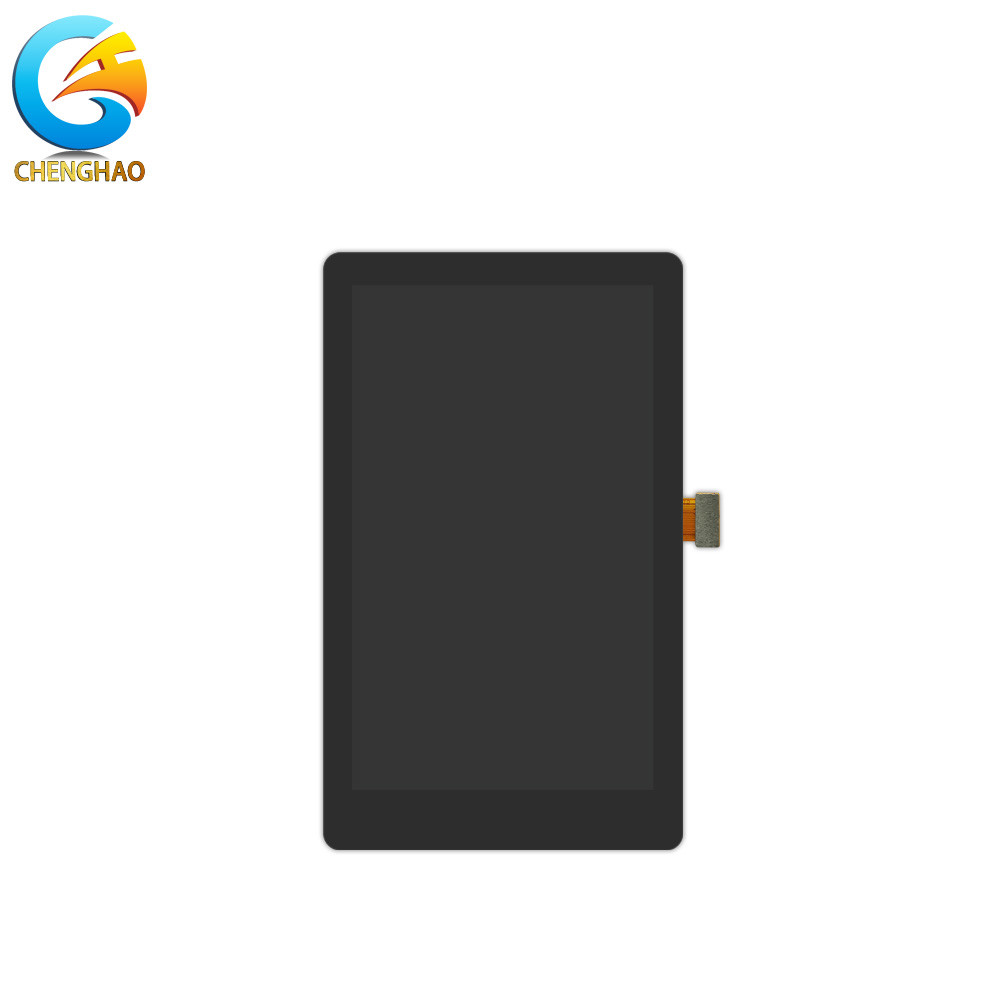

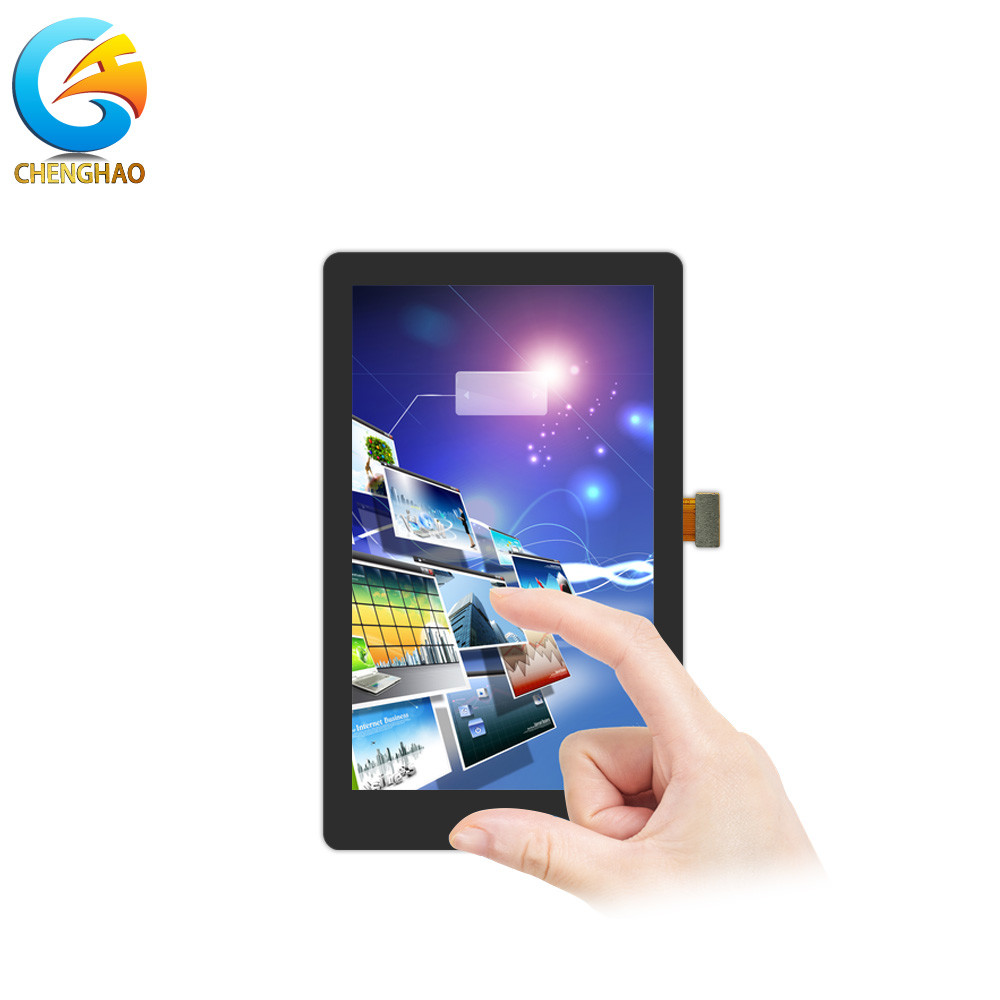

チェンハオディスプレイモデルCH400WV13A-CTは,変速装置として無形シリコンTFTを使用するカラーアクティブマトリックス薄膜トランジスタ (TFT) 液晶ディスプレイ (LCD) である.このモデルは,TFTLCDパネルで構成されています.高明度のバックライト 容量感触パネルとFPC

このTFTLCDは,WVGA (480横×800垂直ピクセル) 解像度で3.97インチ (16:9) の斜めに測定されたアクティブディスプレイエリアを持っています.

このプロジェクトで使用されているドライバはST7701Sで,24ビットRGB信号入力で16Mの色を表示できます.ドライバはガラスに搭載され,ディスプレイモジュールを動かす部品を含むFPCによる相互接続RGBインターフェースをサポートします.

さらに,FPCは,バックライトやCTP構造,インターフェース定義などの変更など,顧客の要求に応じてカスタマイズすることもできます.

RoHS準拠とハロゲンフリー

4. レンズ 小型LCDタッチスクリーンの特徴

• 形状:不規則で穴
• 色:シルク印刷,ロゴ
• ガラス材料:ガラス,PMMA
• 処理:AG,AR,AF,防爆
• 厚さ:0.55mm0.7mm10.0mm,1.1mm,1.8mm,2.omm,30.0mm,4.0mm,5.0mm,6.0mm

5. 小さなLCDタッチスクリーンのカスタマイズ

Chenghao Optoelectronicは,モジュールカスタマイズサービス,パッケージカスタマイズサービス,輸送のカスタマイズサービス.

1モジュールのカスタマイズ

私たちのディスプレイモジュールカスタマイズサービスには,以下が含まれますが,これらに限定されません:

(1) FPC: FPCの形と構造を顧客のプロジェクトニーズに応じて設計し,設置された機器に完全に適合できるようにします.

(2) バックライト設計:私たちは最大照明2800CD/m2のバックライトコンポーネントを顧客に提供することができます.顧客は,実際のニーズに応じて適切な明るさを選択することができます;

(3) モジュールのインターフェースのカスタマイズ: 私たちのディスプレイモジュールは,顧客の要求に応じてインターフェースタイプを定義することができます.サポートされているインターフェースタイプには,SPI,MCU,RGB,MIPI,LVDS,HDMIなどがあります.

(4) タッチインタラクションのニーズを持つ顧客のために,我々は2つのタッチソリューション,すなわち容量的なタッチソリューションと抵抗的なタッチソリューションを提供しています.容量感触ソリューションの核心は,ガラスの厚さに関してアプリケーション機器に適合する感触ガラスのカバーを設計することです.硬さ,形状など,顧客の要求に応じて

(5) 機能のカスタマイズ: 顧客の実際のアプリケーションシナリオに応じて要件を満たすディスプレイモジュールを設計することができます. これらのモジュールは通常,1つまたは複数のハイライトを持っています.陽光読解器など画面の反光,自由視角,広い温度,高解像度,人間とコンピュータの相互作用など

2包装のカスタマイズ: お客様がそれを必要とする場合,私たちは顧客の要求に応じて包装をデザインすることができます, 包装方法を変更,顧客が指定した輸送方法を使用します.

3包装のカスタマイズ: お客様がそれを必要とする場合,私たちは顧客の要求に応じて包装をデザインすることができます, 包装方法を変更,顧客が指定した輸送方法を使用します.

6.利点 小型LCDタッチスクリーン

   (1) についてなぜチェンハオを選んだの?

• IS9001 認証済み 工場の指示で供給
• RoHs 準拠 鉛無 リーチ準拠
• 競争力のある価格と短期間
• 設計 / Mfg / 品質管理の豊富な経験を持つプロのチーム
• 小量サポート&顧客への迅速な対応
• 長期供給

(2) についてサービス

• 保証: 1年
• 販売後のサービスチーム: 販売後のサービスセンターは,専門的な技術サービスチームで装備されています

(3) リードタイム

• 001~20個 (サンプル) 即座に
• 1週間に021~100個
• 101~500個 1~2週間
• >1000pcs交渉する

7適用する小型LCDタッチスクリーン

8小型LCDタッチスクリーンのFAQ

Q についてオープンですか?OEM処理する?
A についてそうだ!
