300nits SPI円のTft LCDの表示40Pの開いたフレームLcdモジュール
担当者 : Tina Fu
電話番号 : +86 755-27806536
WhatsApp : +8615919862398
最小注文数量 : | 1PCS | 価格 : | / |
---|---|---|---|
パッケージの詳細 : | All the products are packed in right way to keep it safe. For small sizes of products we use tray + carton, For bigger sizes we use foam slot + carton. we also design packages according to customers' requirements | 受渡し時間 : | 7-15 working days |
支払条件 : | T/T | 供給の能力 : | 300Kpcs/month |
起源の場所: | ShenZhen, China | ブランド名: | Chenghao/Oem |
---|---|---|---|
証明: | ROHS、ISO9001、CE | モデル番号: | CH80480M070 |
詳細情報 |
|||
製品名: | USART HMIスクリーン | 決断: | 800x480ピクセル |
---|---|---|---|
色: | 65K、16bit RGB | 光: | 220 Cd/m2 |
対照: | 200:1 | 見る方向: | 55/55/55/30 |
バックライトのタイプ: | 白いLED | 作動の臨時雇用者: | -20~+70℃ |
ハイライト: | 医学等級USART HMIスクリーン,USART HMIスクリーン800x480,RTPのUSART HMIスクリーン |
製品の説明

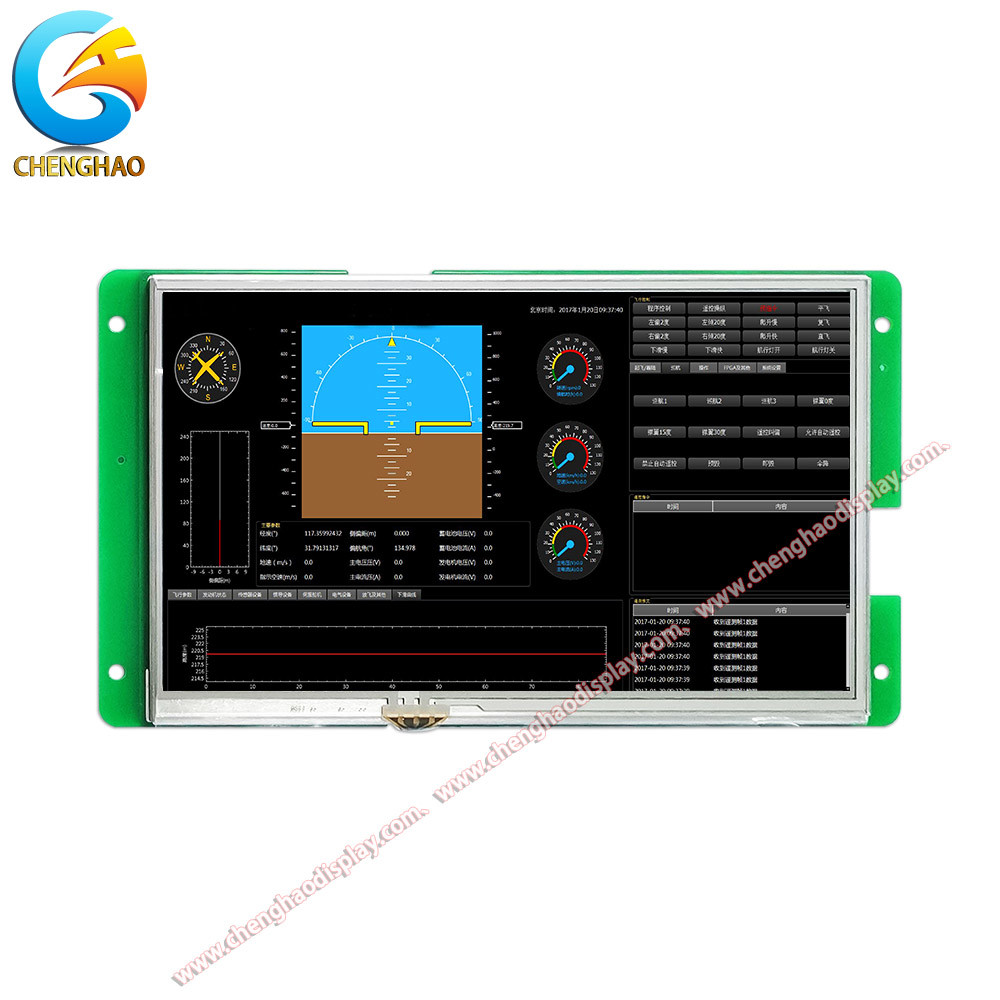

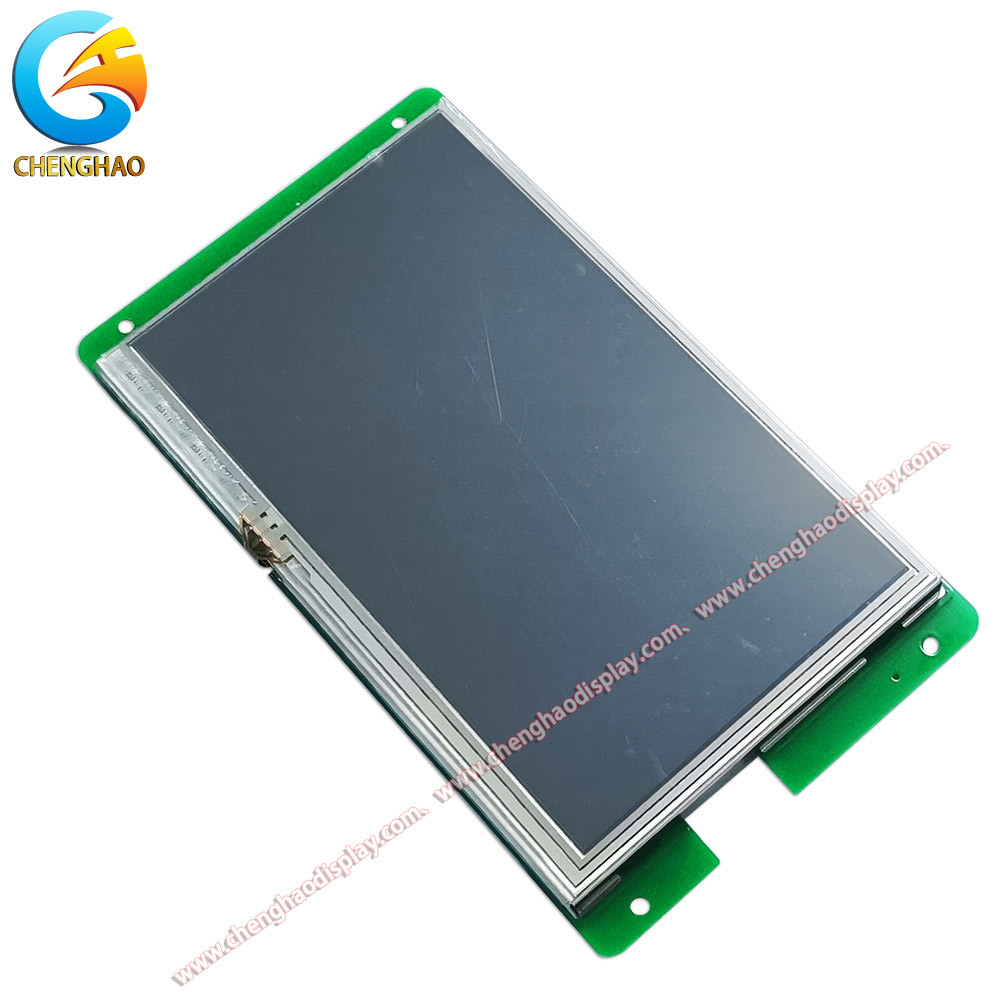

RTPの医学等級16ビットRGB 800x480 7インチUSART HMIスクリーン モジュール
1. 色LCDの表示の変数
モジュール | CH80480M070 |
製品範囲Mシリーズ | 医学等級 |
中心プロセッサ | 400M SOCプロセッサ |
オペレーティング システム | オペレーティング システムは力の後で、動くことができない |
一致のタイプ | デフォルト設定の命令セットは、ホスト コンピューターMODBUS RTUのXGUSの議定書を動かすために形成することができる |
スクリプト言語 | LUAの原稿、ユーザーが書いている論理、議定書およびアルゴリズム機能はスクリーンの中で動かすことができる |
サイズ | 7.0インチ |
決断 | 800*480 |
設置方向 | サポート0、90、180および270の程度の旋回装置の台紙の表示 |
貯蔵 | 128Mbit |
壷 | 作り付けのベクトル壷、処理する端のアンチエイリアシングはASCII、GBK、GB2312のUNICODE (あらゆるサイズの全体的な言語)の壷を支え、またコンピュータ壷の表示をカスタマイズできる |
映像の貯蔵 | サイズのサポートJPEG、PNGの(semi-transparent/全透明な)圧縮およびサポート イメージの貯蔵。それは合計で約185のフル スクリーン映像をことができる(80KB/pictureのサイズに基づいて貯えるBMPのフォーマットは推薦されない計算される)。画像圧縮の比率は異なっている、この価値上下に変動する |
色 | 65K色、16ビットRGB |
電圧 | 4.5-30V |
パワー消費量 | 最も薄暗いバックライト、スピーカー無し:0.8W スピーカーが付いている最も薄暗いバックライト、:1.8W 最も明るいバックライト、スピーカー無し:2.4W スピーカーが付いている最も明るいバックライト、:3.3W |
コミュニケーション方法 | RS232/TTL (工場デフォルトの232はレベル、短いJ5 TTLのレベルである) |
コミュニケーション ボード・レート | 1200~921600bpsの典型的なボード・レート:115200bps |
コミュニケーション コネクターの指定 | デフォルトHY2.0-8P、任意FPC1.0-10P |
イメージのローカル ダウンロード | SDカード |
ファームウェア支部/遠隔改善 | 局部的に/ユーザーのマザーボードの遠隔シリアル ポートをスクリーン ファームウェアを改善するために支えるように改善するようにSDカードを挿入しなさい |
イメージの遠隔改善 | スクリーン関連の映像のプロジェクト、壷、コンフィギュレーション・ファイル、等を改善するのに遠隔に彼らのマザーボード シリアル ポートを使用するサポート ユーザー。 |
実時間時計(RTC) | サポート時計、タイマー、秒読みおよび他の機能 |
スクリーンの有効な表示区域(AA) | Length*Width = 155.0mm*87.0mm |
プロダクト サイズ(length*width*height) | 188.9mm*105.1mm*16.7mm (TPを含むMAX、) |
支持のPCソフトウェア | VisualTFT® |
働く温度 | -20~+70℃ |
保管温度 | -30~+80℃ |
入力AVの | 支えられない |
可聴周波プレーヤー | エムピー・スリー可聴周波フォーマット(スピーカー4Ω2W、モノラル)は映像と、共用記憶機構スペースを。エムピー・スリー フォーマットが採用されれば サンプル率は128kbpsであり、記憶使用法は0.92MB/minuteである |
2. USART HMI lcdモジュールの信頼度試験
光電子工学Chenghaoのすべての連続スクリーンは大量生産の前に一連のプロセス信頼度試験を経た:製品品質を保障する高低の温度、ESD、破烈、放射、接触生命および他のテスト
(1) ESDテスト テスト環境:
テスト周囲温度:25°C
テスト環境の湿気:50%
テスト プロセス:プロダクトを試験台にきっかり置き、次図に示すようにシリアル ポート スクリーンの鉄のバックルそして表示区域の接触そして空気排出を、次々と行いなさい;かどうかスクリーン調整および再始動、表示異常、等観察しなさい。
(2)高低の温度の老化テスト テスト環境
テスト環境の温度:-20~+70℃
テスト環境の湿気:60%±3%RH
テスト プロセス:図3-3に示すように高低の温度テスト箱にプロダクトを、斜めに置きなさい;72H高温、低温を渡しなさい高低の温度の交互になる老化するテストはテストの間にそしてテストの後で、かどうかスクリーン調整および再始動、表示異常に、および機能異常に観察する。
(3の)グループの脈拍テスト-テスト環境
テスト周囲温度:25°C
テスト環境の湿気:50%
テスト プロセス:試験台でプロダクト、および図に示すように脈拍のグループの発電機によって脈拍のグループの発電機によって、つながれるスクリーンに動力源によって供給のパワーをきっかり入れなさい;実験の間にかどうかスクリーン調整および再始動、表示異常に、および接触異常に観察しなさい。
3. SPI TFT LCDの表示のLUAの原稿構成
シンセンChenghaoの光電子工学Co.、株式会社すべてによって進水するFタイプ、Mタイプの、およびIOTタイプの連続スクリーンはLUAの言語原稿を支える。連続スクリーンは豊富なLUAの原稿APIおよび製品回収インターフェイスを提供する。ユーザーはAPIインターフェイスの呼出しによって直接すべての構成制御の連続した状態を置き、得ることができる。処理する文書による論理と結合されてスクリーンはMCUとスクリーン間のデータ通信を減らす外的なMCUの参加なしで予定された行為を完了できる。
LUAはC言語より簡単な構文法そして論理の軽量のスクリプト言語である、従って開発者は直接始まることができる。LUAの言語は十分に機能している数学関数の図書館、記号列処理、JSONおよび他の図書館と来、二乗根、正弦の余弦、絶対値、等のような共通の数学的オペレーションのための機能サポートが、ある;スクリーンの高周波自体が原因で、すべての複雑なアルゴリズムはユーザーのMCUの実行コストを非常に削減するスクリーンによって処理される。
VisualTFTソフトウェアにプロジェクトのLUAの原稿を書くためには、それを開けるようにメニュー バーで[用具の] → [プログラムするLUAの原稿]かちりと鳴らしなさい
4.医学LCDのモニターのプロダクト建築
シンセンChenghaoの光電子工学Co.、株式会社(chenghaolcd.com)によって進水する産業連続スクリーンはTFTの表示運転者、映像の壷の貯蔵、GUI操作、可聴周波プレーバックおよびさまざまな構成制御を統合する連続表示用端末装置である。ユーザーの単一チップマイクロコンピューターはただ容易にテキスト、映像およびカーブの表示を実現する対応するシリアル ポートの指示を送り、受け取る必要がある。
Mシリーズ連続スクリーン プロセッサはSDRのビデオ メモリおよびJPEGのイメージの解読のような機能を統合する32ビット400M SOCプロセッサを採用する。
