3.5" CTPの産業容量性タッチ画面320x480 300cd/m2 TFT LCDの表示モジュール
担当者 : Tina Fu
電話番号 : +86 755-27806536
WhatsApp : +8615919862398
最小注文数量 : | 1個 | 価格 : | / |
---|---|---|---|
パッケージの詳細 : | すべてのプロダクトはそれを安全保つ右の方法で詰まる。プロダクトの小さいサイズのために私達はより大きいサイズのために皿+カートンを、私達使用泡のスロット+カートン使用する。私達はまた顧客の要求に従ってパ | 受渡し時間 : | 7-15 営業日 |
支払条件 : | T/T | 供給の能力 : | 300Kpcs/month |
起源の場所: | 深セン、中国 | ブランド名: | Chenghao/Oem |
---|---|---|---|
証明: | ROHS、ISO9001、CE | モデル番号: | CH430WQ09A-CTA-PB |
詳細情報 |
|||
商品名: | WQVGA 4.3 インチ TFT 液晶 | LCMのタイプ: | 4.3”TFT+CTP+PCB |
---|---|---|---|
ドット配置: | 480の(RGB) ×272点 | モジュールサイズ: | 113.5 (W)×79.58 (H)×8.5 (T) mm |
アクティブエリア: | 95.04 (W)×53.856 (H) mm | ドット ピッチ: | 0.198 (W)×0.198 (h) mm |
見る方向: | 12時 | TFTインターフェイス: | 8/9/16/18/24ビット8080インターフェイス |
ハイライト: | WQVGA TFT LCD 静電容量式タッチスクリーン、480x272 TFT LCD 静電容量式タッチスクリーン、12 時 TFT LCD タッチスクリーン,480x272 TFT LCD Capacitive Touchscreen,12 o'clock TFT LCD Touch screen |
製品の説明

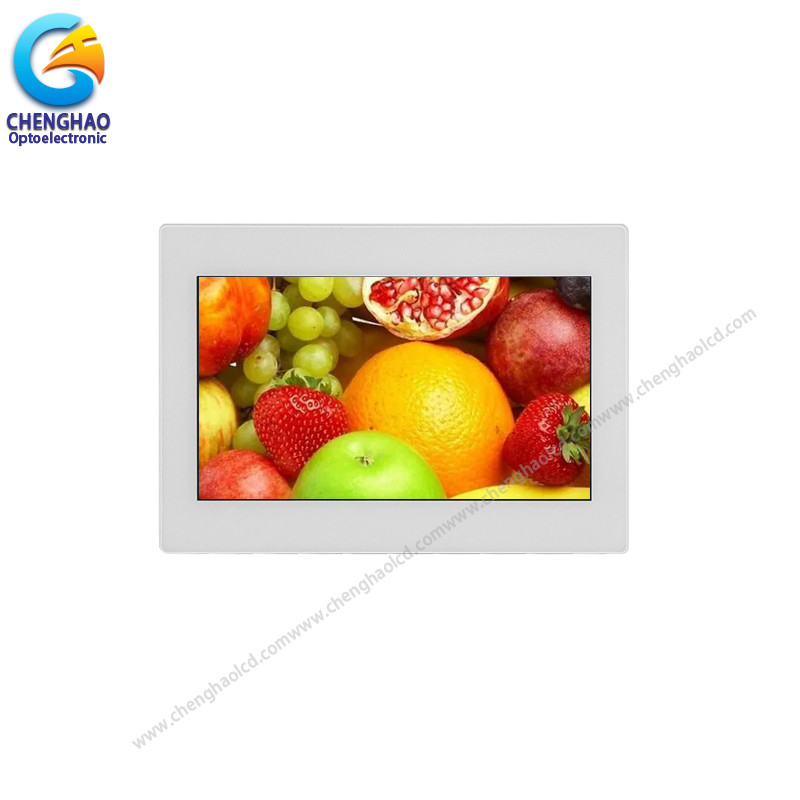

WQVGA 4.3 インチ TFT LCD 容量性タッチスクリーン 480x272 8080 インターフェイス
1.仕様
アイテム | 標準値 | 単位 |
液晶タイプ |
4.3インチTFT+CTP+PCB
|
-- |
ドット配置 |
480×272
|
ドット |
モジュールサイズ |
113.5×79.58×8.5
|
んん |
アクティブエリア |
95.04×53.856
|
んん |
動作温度 | - 20 ~ + 70 | ℃ |
保管温度 | - 30 ~ + 80 | ℃ |
2. 説明

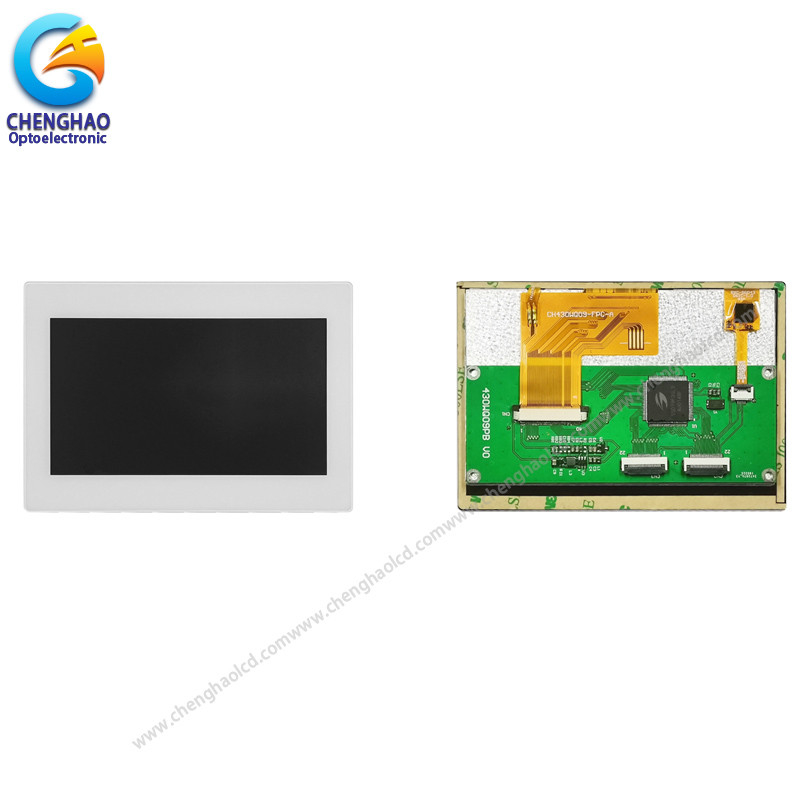

Chenghao Optoelectronic CH430WQ09A-CTA-PB は、小型カラー LCD ディスプレイと PCB ドライバ ボードを含む、マルチタッチをサポートするカラー LCD ディスプレイ モジュールです。このカラー LCD 画面は 8/9/16/18/24 ビット 8080 インターフェイスを採用し、16M 色を表示でき、画面の明るさは 250 cd/m2 です。このタッチ液晶ディスプレイには 4.3 インチのアクティブな表示領域があり、480x272 ピクセルのカラー画面を表示でき、12:00 の視野方向をサポートし、-20~+ の温度環境で 20,000 H 以上連続して動作できます。 70℃。この PCB ドライバ ボードの主な機能は、LCD ディスプレイのドライバ プログラムを格納し、外部拡張インターフェイスを提供することです。さらに、この 4.3 インチ TFT 液晶ディスプレイ モジュールは、顧客の要件に応じて変更およびカスタマイズできます。カスタマイズ可能なコンテンツには、FPC の形状、タッチ機能、インターフェイスの定義、画面の明るさ、画面のアンチグレアなどがあります。
CH430WQ09A-CTA-PAは、コストパフォーマンスの高いカラータッチ液晶モジュールです。FCC、CE、RoHS認証に合格しており、顧客に1年以上の保証サービスを提供できます。このカラー タッチ LCD モジュールについて詳しく知りたい場合は、電子メールまたはカスタマー サービスとのオンライン相談で詳細情報を入手できます。
3. 図面
ノート:
(1) 表示タイプ:4.3インチTFT+CTP+PCB
(2) 視線方向:12時
(3) 動作温度 : -20~70 ℃
(4) 保存温度 : -30~80 ℃
(5) アンマーカー公差: ±0.20
(6) 保護: ROHS
4.クイック詳細
製品名:WQVGA 4.3 インチ TFT LCD 容量性タッチスクリーン 480x272 8080 インターフェイス
モデル番号:CH430WQ09A-CTA-PB
TPタイプ:静電容量式タッチパネル
TPインターフェース:i2c
液晶タイプ:4.3インチTFT+CTP+PCB
ドット配置:480(RGB)×272ドット
カラーフィルター配列:RGB縦縞
表示モード: IPS / 透過型 / ノーマリー ブラック
視線方向:12時
TFTドライバIC:***
色:16M
コントラスト:500
モジュールサイズ:113.5(幅)×79.58(平)×8.5(T)mm
TFTアクティブエリア:95.04(幅)×53.856(高さ)mm
ドットピッチ:0.198 (幅)×0.198 (高さ) mm
TFT インターフェース:8/9/16/18/24 ビット 8080 インターフェイス
動作温度:-20~+60℃
保管温度:-30~+70℃
5. 申請
6.よくある質問
Q1: あなたはメーカーですか?
A: はい、私達は製造業者です。
Q2: 納期はどのくらいですか?
A: 通常、支払い後 3 ~ 5 営業日です。特別注文、納期はご相談に応じます。
Q3: 製品を受け取った後に動作しない場合は、どうすればよいですか?
A: 新品と交換させていただき、その後に判断させていただきます。
Q4: OEM の設計を受け入れますか。
A:はい、私たちはあなたの要件に応じて設計することができます.MOQは通常100-1000です.
Q5: 30% の前払いは可能ですか?
A: はい。
