May 20, 2021

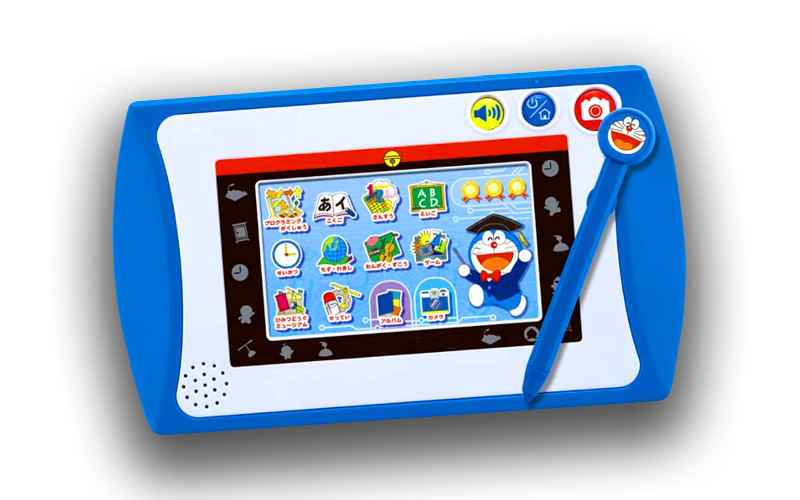

子供のおもちゃのためのTFT LCDの演劇スクリーンをカスタマイズするために顧客に協力しなさい
おもちゃのためのTFT LCDの表示の1.General情報
| 項目 | 標準的な価値 | 単位 |
| LCDのタイプ | 4.3'' TFT | -- |
| 点の整理 | 480 （RGB） ×272 | 点 |
| 色フィルターの配列 | RGBの縦縞 | -- |
| 表示モード | TN/伝達/普通白い | -- |
| 見る方向 | 12時 | -- |
| 無彩色スケールの逆転の方向 | 6時 | -- |
| 運転者IC | -- | |
| モジュールのサイズ | 105.5 （W）×67.2 （T） H）×4.1 （ | mm |
| 作用面積 | 95.04 （W）×53.856 （H） | mm |
| ドット ピッチ | 0.198 （W）×0.198 （h） | mm |
| インターフェイス | 24ビット平行RGBインターフェイス | -- |
| 実用温度 | -20 | +70 | ℃ |
| 保管温度 | -30 | +80 | -- |
| 背部ライト | 7白いLED | ℃ |
| 重量 | TBD | -- |
注:
1.DISPLAYタイプ:4.3" TFT
2.VIEWING方向:12:00
3.GRAYスケールの逆転の方向:6:00
4.POLARIZERモード:TRANSMISSIVE/POSITIVE
5.OPERATING TEMP:-20°C~+70°C
6.STORAGE TEMP:-30°C~+80°C
7.UNMARKER許容:±0.20
環境保護の8.REQUIREMENTS:RoHS
2.Interface記述
| Pin | 記号 | 記述。 |
| 1 | VLED- | LEDのバックライト（陰極）。 |
| 2 | VLED+ | LEDのバックライト（陽極）。 |
| 3 | GND | 地面。 |
| 4 | VDD | 電源。 |
| 5~12 | R0~R7 | 赤いデータ。 |
| 13~20 | G0~G7 | 緑データ。 |
| 21~28 | B0~B7 | 青いデータ。 |
| 29 | GND | 地面。 |
| 30 | PCLK | 点の刻時信号の入力。上昇端の入力データの掛け金を降ろすこと。 |
| 31 | DISP | オン/オフ表示。 |
| 32 | HSYNC | 横の同時性の入力。否定的な極性。 |
| 33 | VSYNC | 垂直同期の入力。否定的な極性。 |
| 34 | DE | データは入力を可能にする。入力データバスを可能にする活動的な最高。 |
| 35 | NC | NC. |
| 36 | GND | 地面。 |
| 37 | XR | TPの権利。 |
| 38 | YD | TPの底。 |
| 39 | XL | TPは去った。 |
| 40 | YU | TP。 |
3.Absolute最高の評価
| 項目 | 記号 | Min. | 最高。 | 単位 |
| アナログの供給電圧 | VDD | -0.3 | 5 | V |
| 入れられた電圧 | Vin | -0.3 | VDD+0.3 | V |
| 実用温度 | 上 | -20 | 70 | °C |
| 保管温度 | TST | -30 | 80 | °C |
| 貯蔵の湿気 | HD | 20 | 90 | %RH |
4.DC特徴
| 項目 | 記号 | Min. | タイプ。 | 最高。 | 単位 | 注目 |
| アナログの供給電圧 | VDD | 3 | 3.3 | 3.6 | V | - |
| 入れられた高圧 | VIH | 0.7VDD | - | VDD | V | デジタル入力 ピン |
| 入れられた低電圧 | VIL | GND | - | 0.3VDD | V | デジタル入力 ピン |
| 出力高圧 | VOH | VDD-0.4 | - | VDD | V | デジタル出力 ピン |
| 出力低電圧 | VOL. | GND | - | VDD+0.4 | V | デジタル出力 ピン |
| 入力/出力の漏出流れ | ILI | -1 | - | 1 | uA | - |
5.Timing特徴
力順序
順序を離れた6.Power
7.Backlight Charasterics
| 項目 | 記号 | 分 | タイプ | MAX | 単位 | テスト条件 |
| 供給電圧 | Vf | 20.3 | 22.4 | 24.5 | V | If=20mA |
| 現在の供給 | - | 20 | 30 | mA | - | |
| 光度 LCMのため |
- | 150 | 200 | - | Cd/m2 | If=20mA |
| LCMのための均等性 | - | 80 | - | - | % | If=20mA |
| 生命時間 | - | 20000 | - | - | Hr | If=20mA |
| バックライト色 | 白い | |||||
8.Handling注意
（1）方法を取付けること
SC LCDモジュールのLCDのパネルは2つの薄いガラス板からどれをかとの分極する成っている
容易に傷つけられるため。固定されるそしてそうに関して組み立てられるのモジュールが適切な穴の利用によってので
プリント基板。
極度な心配はLCDモジュールを扱った場合必要なべきである。
（2）扱い、きれいになるLCDの注意
表示表面をきれいにした場合、溶媒が付いている柔らかい布を使用しなさい
[次推薦し、]軽く拭きなさい
のイソプロピル・アルコール
のEthylアルコール
偏光子を傷つける乾燥したか堅い材料と表示表面を拭いてはいけない
表面。
次の溶媒を使用してはいけない:
水
の香料
ITOパターンを損なう乾燥したか堅い材料とITOのパッド区域を拭いてはいけない
パッドの次の溶媒を使用しなかったり、または防いではいけない汚染されることを:
のはんだ付けする変化
の塩素（CL）、Salfur （S）
商品があることなしで送られたらsili8conはパッド、パターンが損なうことができるITOで塗った
腐食が原因で時間の経過とともに。
ITOなら腐食塩素（CI）のようなある材料を失敗扱うか、または使用することによって起こるため、
顧客、責任からのSalfur （S）は顧客にある。
（3）静電気に対する注意
LCDモジュールはC-MOS LSIの運転者を使用する、従ってことを私達は推薦した:
Vddに未使用の入力ターミナルを接続すればまたは力がある前にVssは、信号を入れない
つけ、に対して保護するためにあなたの体、仕事/組み立て工場区域、アセンブリ装置をひいた
静電気
（4）詰まる
モジュールはLCDの要素を用い、そのように扱われなければならない。
は高さからの強い衝撃そして落下を避ける。
低下からモジュールを防ぐは作動しないまたはそれらを貯えることは直接をに露出した
日光か高温/湿気
（5）操作のための注意
それは以来の指定電圧限界内のLCD'Sを運転する不可欠な状態である
より高い電圧によりそれから限界より短いLCDの生命を引き起こす。
direct current原因LCDの望ましくない悪化による電気化学の反作用そう
direct currentドライブの使用は避けるべきであること。
の応答時間は低温で非常にそして操作遅れる
高温LCD'Sで温度較差および一方ではいかに暗い色
それら。但しそれらの現象は機能不全をまたはLCD'Sと故障中意味しない、
もどって来るかどれが指定操作の温度に。
表示区域が操作の間に懸命に押されればは、壷異常に表示される
しかしそれは一度消えることの後で通常状態を再開する。
はターミナルで沈殿するわずかな露電気化学の反作用のための原因に終ってである
末端の開路。
最高使用可能温度の下の使用法、50%Rhはまたはより少なく要求される。
（6）貯蔵
、目的のための幾年もの間例えば長い一定期間の間貯えることの場合にはまたは
取り替えの使用は、次の方法推薦される。
開始のポリエチレン袋のの貯蔵はために外新鮮な空気をそれに参加させないために密封した。
そしてdesiccant無しで。
暗い場所に保つ日光ライトを指示するためにどちらの露出を置かない
保管温度の範囲。
何か他のものによって偏光子の表面で接触無しで貯える。
私達からの配達の時に内部の容器で含まれていたので[それらを貯えることを推薦する
（7）安全
それはrecommendable部分に損なわれるか、または不必要なLCD'Sを衝突するために、液体を洗浄する
後で燃えるべきであるエタノール水晶、およびアセトンのような溶媒のどちらか。
どの液体でも損なわれたガラス細胞から漏ったときにはあなたの手と、接触する
石鹸および水とそれをよく洗浄しなさい
CH430WQ08-FPC-CTFT LCDの表示についての情報
| モデルいいえ。 |
CH430WQ08A-T |
| モジュールのタイプ | 4.3" TFT + RTP |
| 表示モード | TN/Transmissive/普通白い |
| 点の数 | 480*3 （RGB） *272 |
| 見る方向 | 12時 |
| モジュールのサイズ | 105.5 （W）*67.2 （H）*4.1 （T） mm |
| TFTの作用面積 | 95.04 （W）*53.856 （H） mm |
| インターフェイス | RGB |
| Luminace | 300cd/m2 |
