2.8インチの産業タッチ画面の表示モジュール240x320はSPI Tft Lcdのパネルに点を打つ

製品の説明

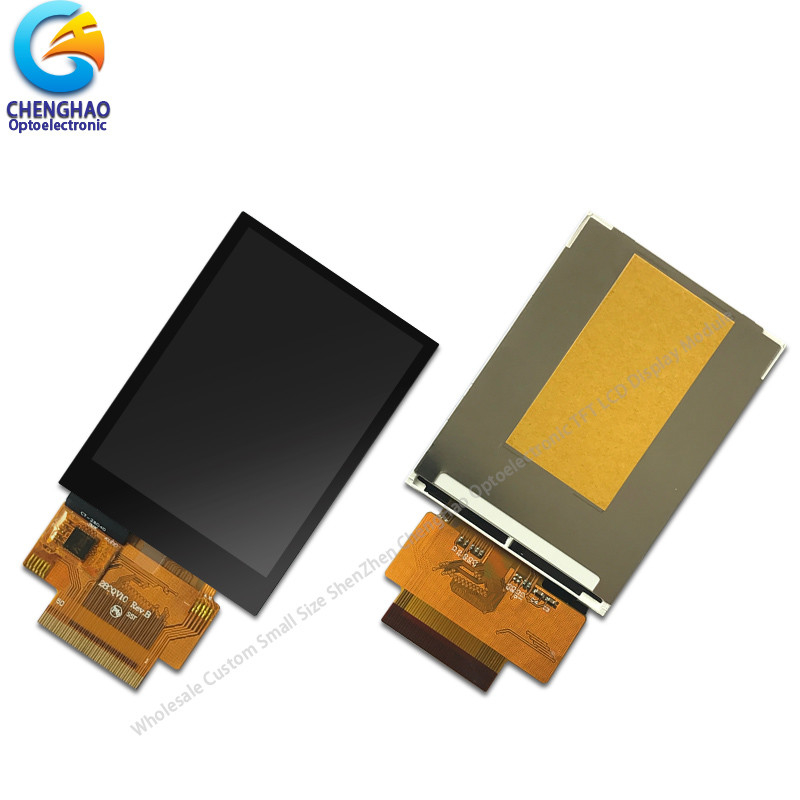

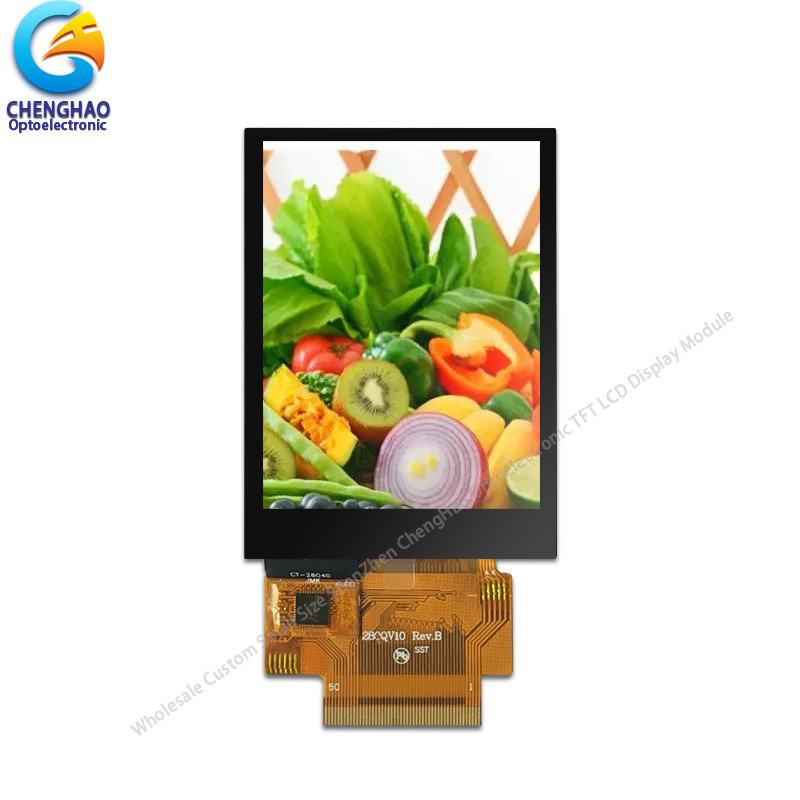

2.8インチの産業タッチ画面の表示モジュール240x320 SPI Tft Lcdのパネル

1. 小さいlcdモジュールの指定

2. tft lcdのタッチスクリーンの表示の記述

ChengHaoの表示モデルCH280QV10-CTは転換装置として無定形のケイ素TFTを使用する色の活動的なマトリックスの薄膜トランジスター（TFT）液晶表示装置（LCD）である。このモデルはTFT LCDのパネル、運転IC、容量のタッチ パネル、バックライトおよびFPCで構成される。

このTFT LCDに2.8の（縦スクリーンの）インチが斜めに測定した240*320点の決断のアクティブ・ディスプレイ区域をある。

運転者はこのプロジェクトのために、ILI9341または互換性がありR.G.B信号入力によって262K/65K色を表示できる使用した。運転者は部品を含むFPCによってガラスおよび相互連結に表示モジュールを運転するために取付けられる。

さらに、FPCはまた変更のバックライトのような顧客の要求に従って、およびFPCの構造、インターフェイス定義、等カスタマイズすることができる。

自由なRoHS承諾及びハロゲン。

3. 小さいlcdスクリーンのデッサン

注:
（1）ジスプレー体:2.8インチTFT+CTP
（2）見る方向:6時
（3）制御IC:ILI9341
（4）作動の臨時雇用者:-20~70 ℃
（5）貯蔵の臨時雇用者:-30~80 ℃
（6） Unmarkerの許容:±0.20
（7）保護:ROHS

4. tft色スクリーンの速い細部

* LCDの名前: 2.8インチの産業タッチ画面の表示モジュール240x320 SPI Tft Lcdのパネル
*部品番号:CH280QV10-CT
*サイズ。:3.8インチ
*タッチ パネルと…またはない:はい
*接触タイプ:容量性
*ジスプレー体:TFT
*表示色:262K/65K
*決断（ピクセル）:240*3 （RGB） *320
*見る方向:6:00
*コントローラーIC:ILI9341
*表示モード:TN/Transmissive/普通白い
*全面的なサイズ: 50.0 （W）*69.2 （H）*4.0 （T） mm
*作用面積:43.2 （W）*57.6 （H） mm
*光:280 cd/m2
*対照:500:1
*インターフェイスの種類:

   TFTインターフェイス: SPI、MCU、SPI+RGB

   CTPインターフェイス:I2C
* Pinいいえ:50のピン
* Pinピッチ:0.35 mm
* CTPの入れられた電圧:2.8~3.3V
*タイプおよび色にバックライトを当てなさい:LEDのバックライト/白い
バックライト:4つのLEDの平行

5. tftのカラー ディスプレイの適用

6. 私達のサービス

（1）およびあなたが開発の過程においてテクニカル サポートを持てばことは必要なら私達はあなたにそれをいつでも提供してもいい。
（2）良質および信用は私達の会社の精神である。郵送物の前に、私達はプロダクトが視覚および電気記録の老化するテストそして100%されることを保証する。
（3）バージョン アップが、私達関連の顧客先立って知らせる時、および改善プロダクトを古い物と完全に互換性がある。
（4）プロダクトの保証期間は12か月である。
